3.1.4. Установка покрытия распределительного канала
По завершению бетонирования перегните арматурные стержни,
выступающие из железобетонной конструкции, под прямым углом и
диагонально по отношению к друг другу. В результате данной операции
над покрытием распределительного канала формируется арматурная
решетка (рисунок 3.10).
Для придания решетке дополнительной прочности приварите несколько
продольных стержней, перпендикулярных перегнутым стержням и
имеющих длину распределительного канала (рисунок 3.10). В данном
случае конструкция сможет выдерживать значительные нагрузки.

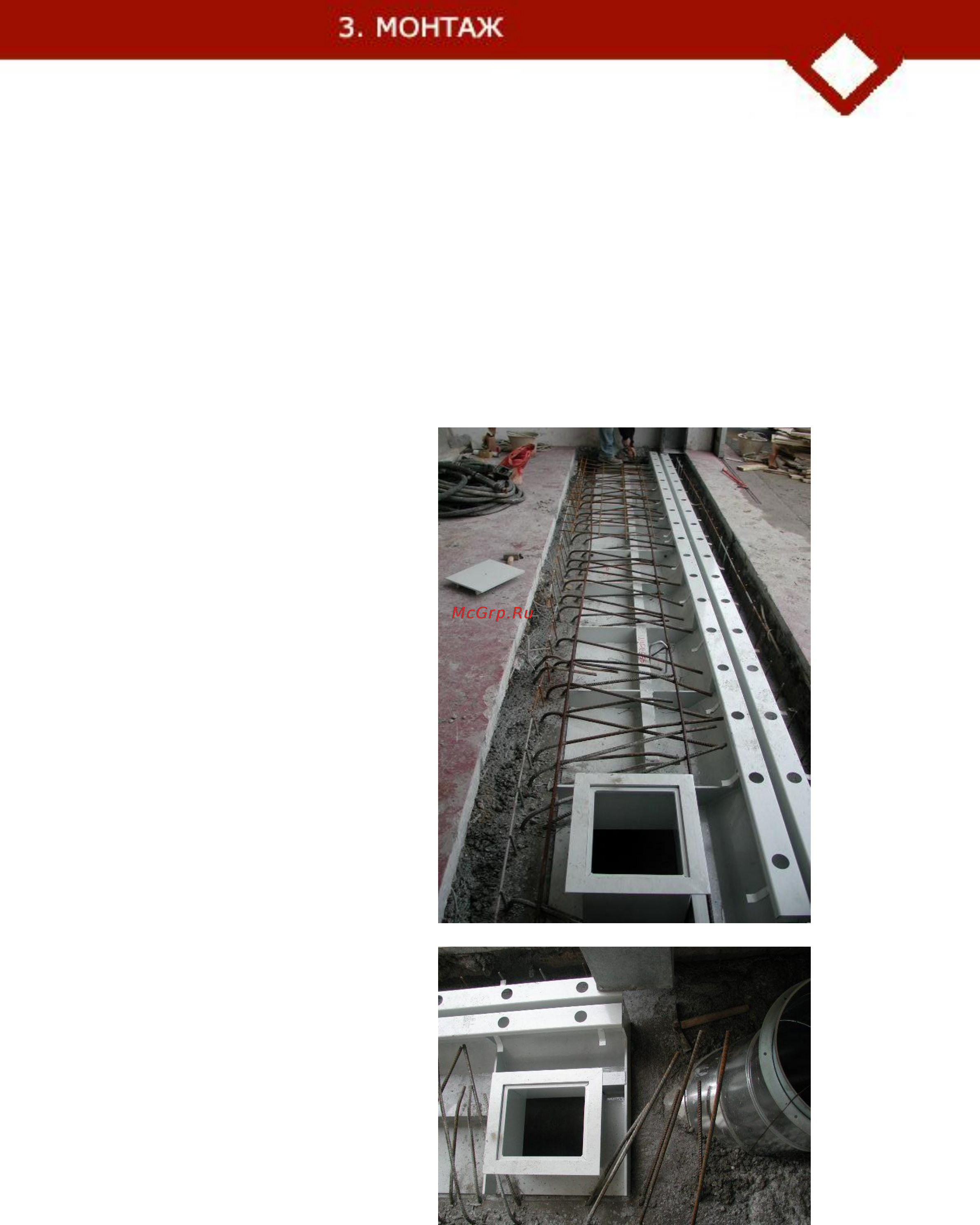

Рисунок 3.10
Установка покрытия
распределительного
канала (общий вид,
участок вблизи отвода)
