3.1.2. Подготовительные работы
Распределительный канал формируется бетонированием с установкой
опалубки. По завершении установки всех элементов опалубки со стороны
колонны на максимальной глубине распределительного канала (820 мм)
формируется отверстие для конденсатоотвода, и основание заливается
бетонной смесью для получения канала с требуемым углом наклона.

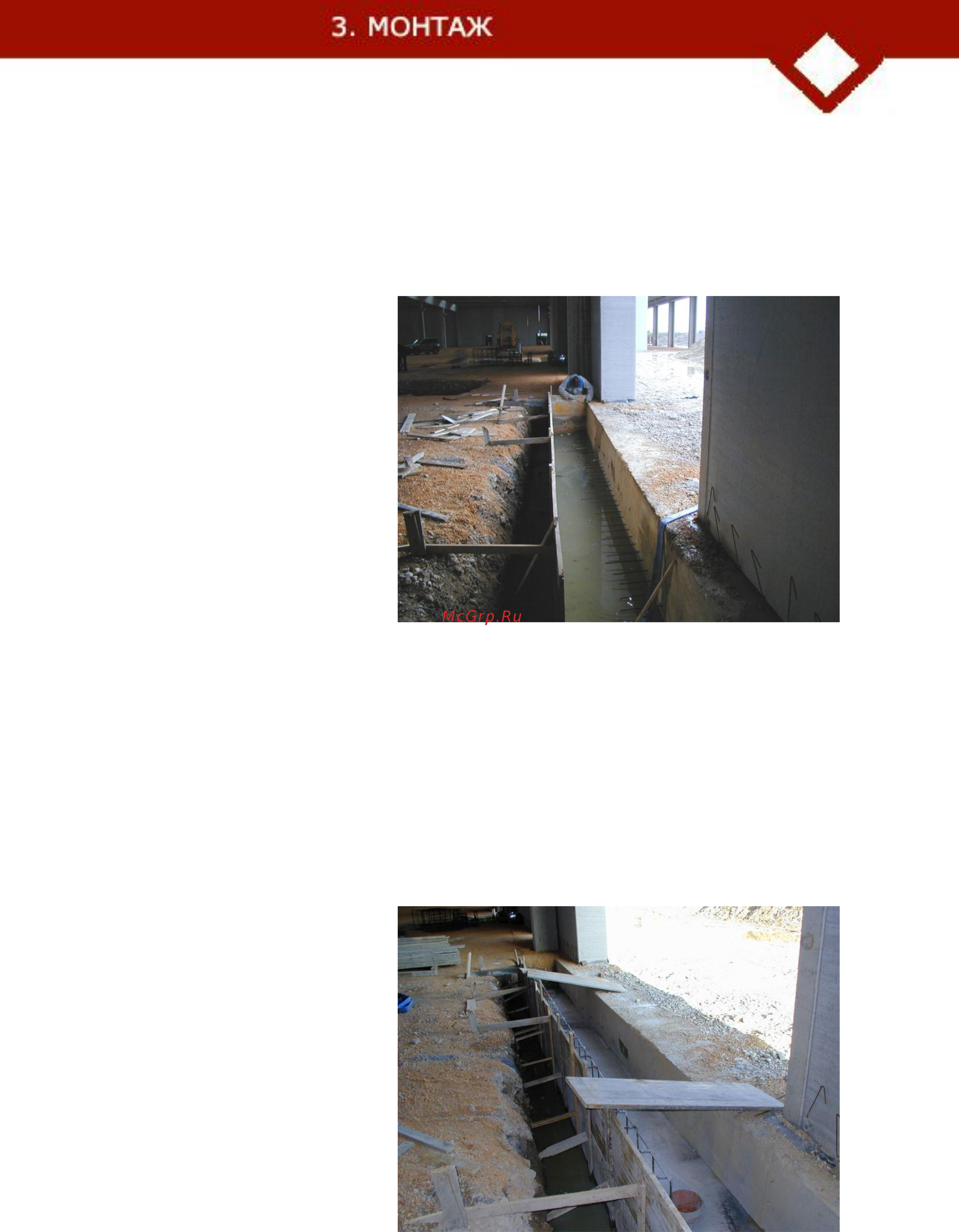

Рисунок 3.5
Основание распределительного
канала EUWIND с
подготовленной опалубкой
3.1.3. Формирование парапетов и монтаж отвода
Парапеты распределительного канала формируются с использованием
арматурного каркаса. После установки каркаса в предварительно
подготовленный участок между распределительным каналом и колонной
устанавливается отвод 90° (рисунок 3.6–3.8).
В области парапета необходимо вертикально установить арматурные
стержни, выступающие примерно на 800 мм над уровнем пола. В
дальнейшем с помощью загиба данных стержней на 90° формируется
железобетонная конструкция, надежно фиксирующая конструкцию
воздушной завесы (рисунок 3.6, 3.7, 3.10). Разберите опалубку после
затвердевания бетонной смеси.
Рисунок 3.6
Установка арматурного
каркаса парапетов
