16
EUWIND: Руководство по эксплуатации Версия 0109
2.2. Проектирование
при нестандартных условиях
Обратитесь в отдел технической поддержки CARLIEUKLIMA
S.p.A. при наличии следующих нестандартных условий (рисунок
2.3):
ширина ворот превышает 5 м;
наличие фундаментных плит на участке проема ворот;
скорость ветра в проеме ворот более 3 м/с;
перепад между давлением внутри и снаружи помещения
превышает 10 Па.

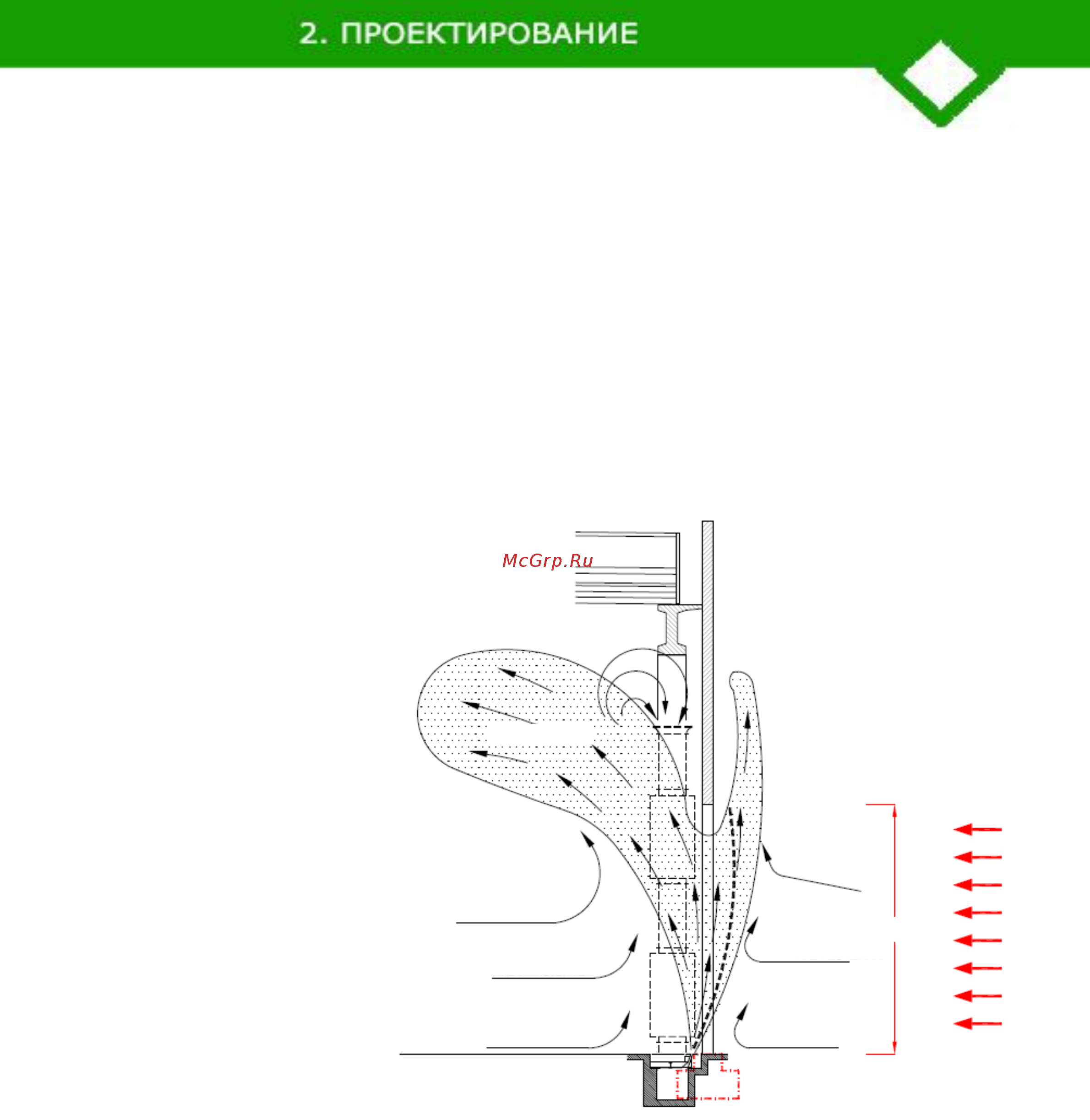

Рисунок 2.3
Нестандартные условия
проектирования завесы
Теплый воздух
Холодный воздух
Теплый воздух
V > 3 м/с
H > 5 м
Фундаментная плита
