EUWIND: Руководство по эксплуатации Версия 0109

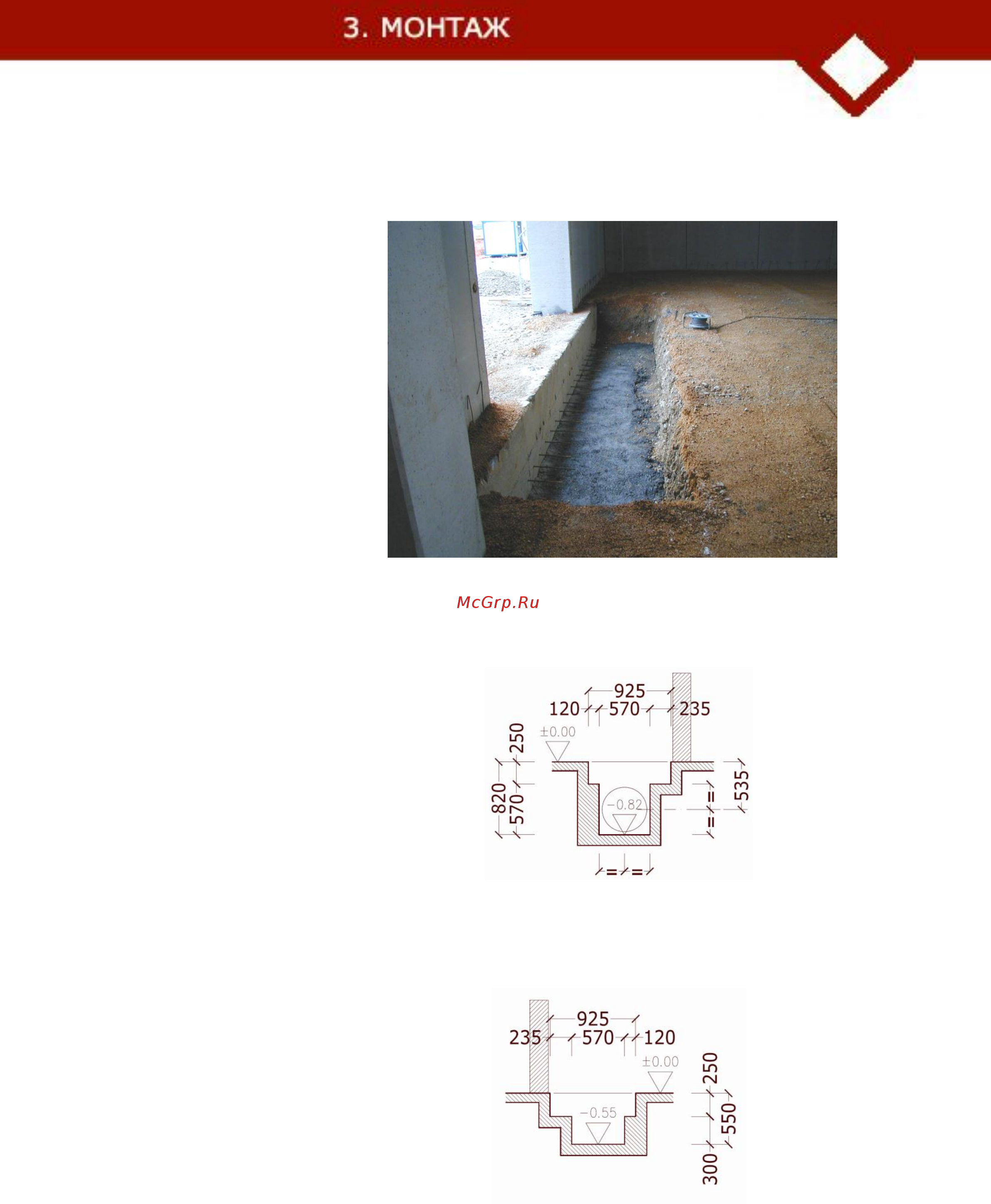

Рисунок 3.2
Подготовленная форма
распределительного
канала EUWIND
Рисунок 3.3
Сечение распределительного
канала EUWIND с одной колонной.
Вид со стороны колонны
Максимальная глубина канала 820 мм
Рисунок 3.4
Сечение распределительного
канала EUWIND с одной колонной.
Конечный участок канала
Минимальная глубина канала 550 мм
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
