EUWIND: Руководство по эксплуатации Версия 0109

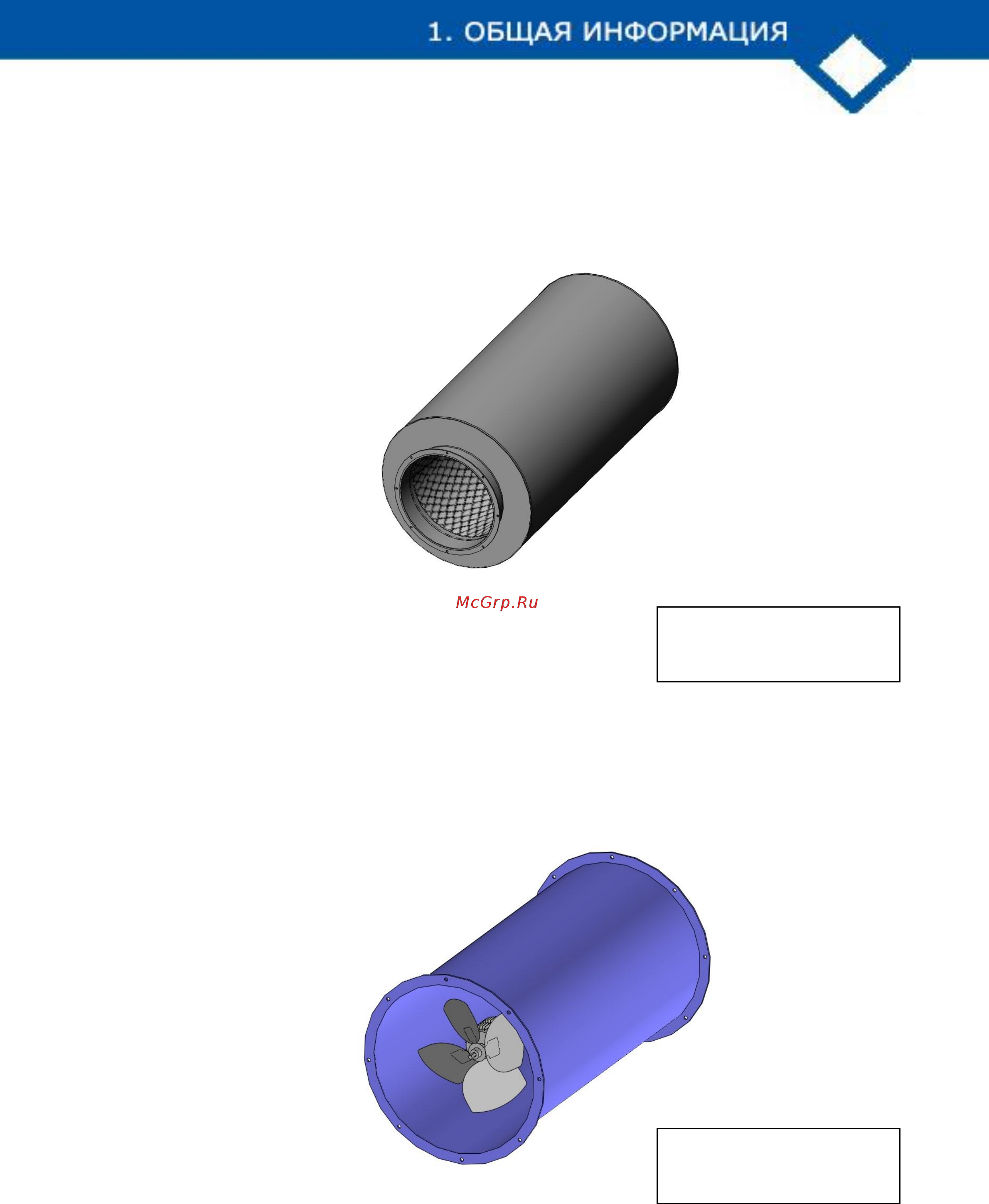

ШУМОГЛУШИТЕЛЬ
Спирально-навивной модуль из оцинкованной стали. Внутри модуля
устанавливается цилиндр с толщиной стенки 150 мм из армированного
минерального волокна с высокой шумопоглощающей способностью.
Рисунок 1.9
Шумоглушитель
ВЕНТИЛЯТОРНЫЙ БЛОК
Выполнен внутри сварного металлического цилиндра с термостойким
покрытием. На оси блока размещены два вентилятора с асинхронными
трехфазными двигателями.
Рисунок 1.10
Вентиляторный блок
Диаметр (мм) 800
Высота (мм) 1700
Вес (кг) 80
Диаметр (мм) 500
Высота (мм) 1150
Вес (кг) 130
