DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
10
(С)2014 ООО «Линдар Нова»
1.3 Установка драйвера
Пример:

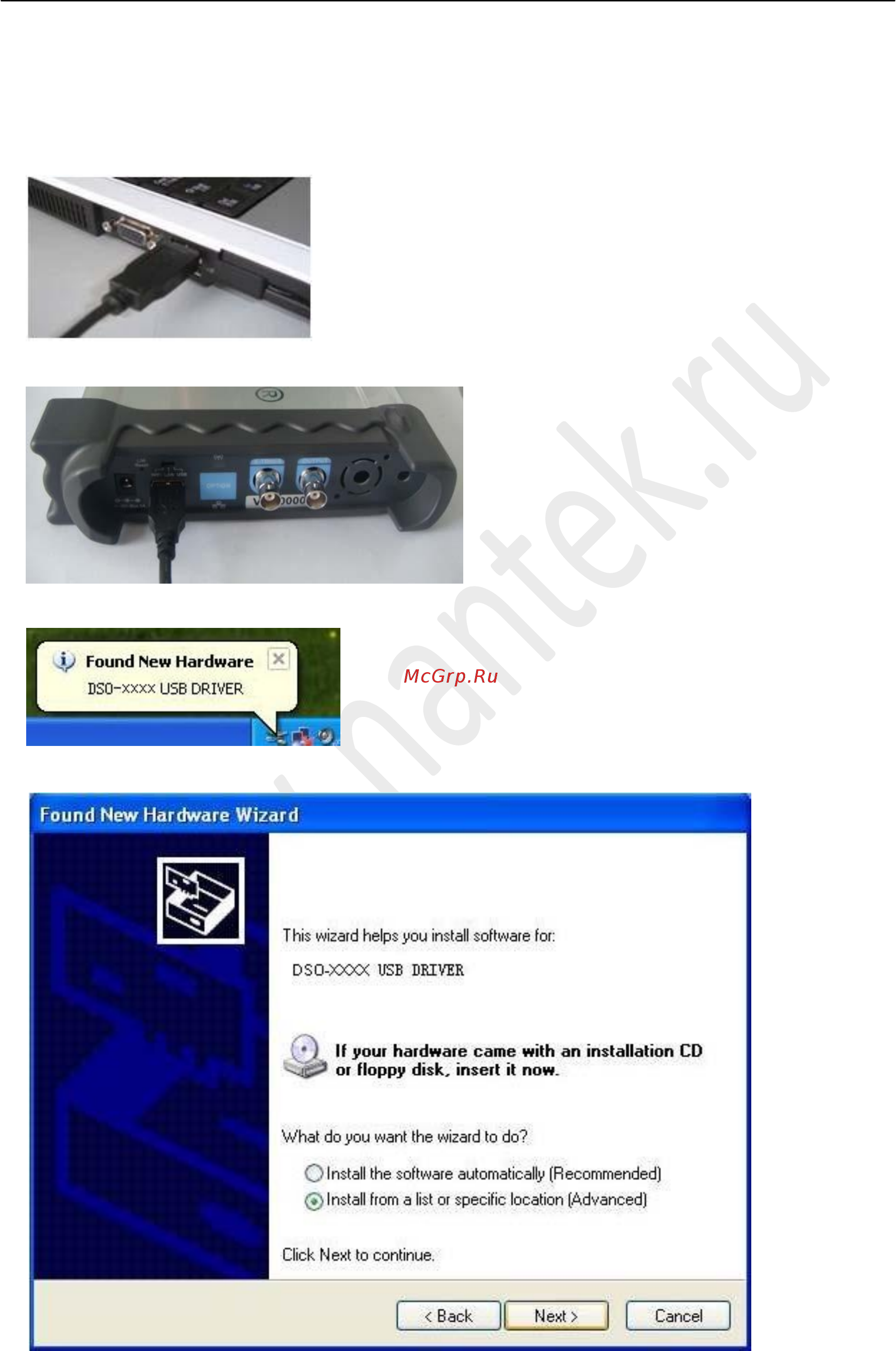

1.
Подключите разъем USB кабеля типа А к порту USB вашего ПК.
2.
Подключите другой разъем к порту USB вашего ПК.
3.
Обнаружено новое оборудование.
4.
Запуск мастера поиска нового оборудования.
