DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
19
(С)2014 ООО «Линдар Нова»
2.1 Пользовательский интерфейс
2.1.1 DSO-3064

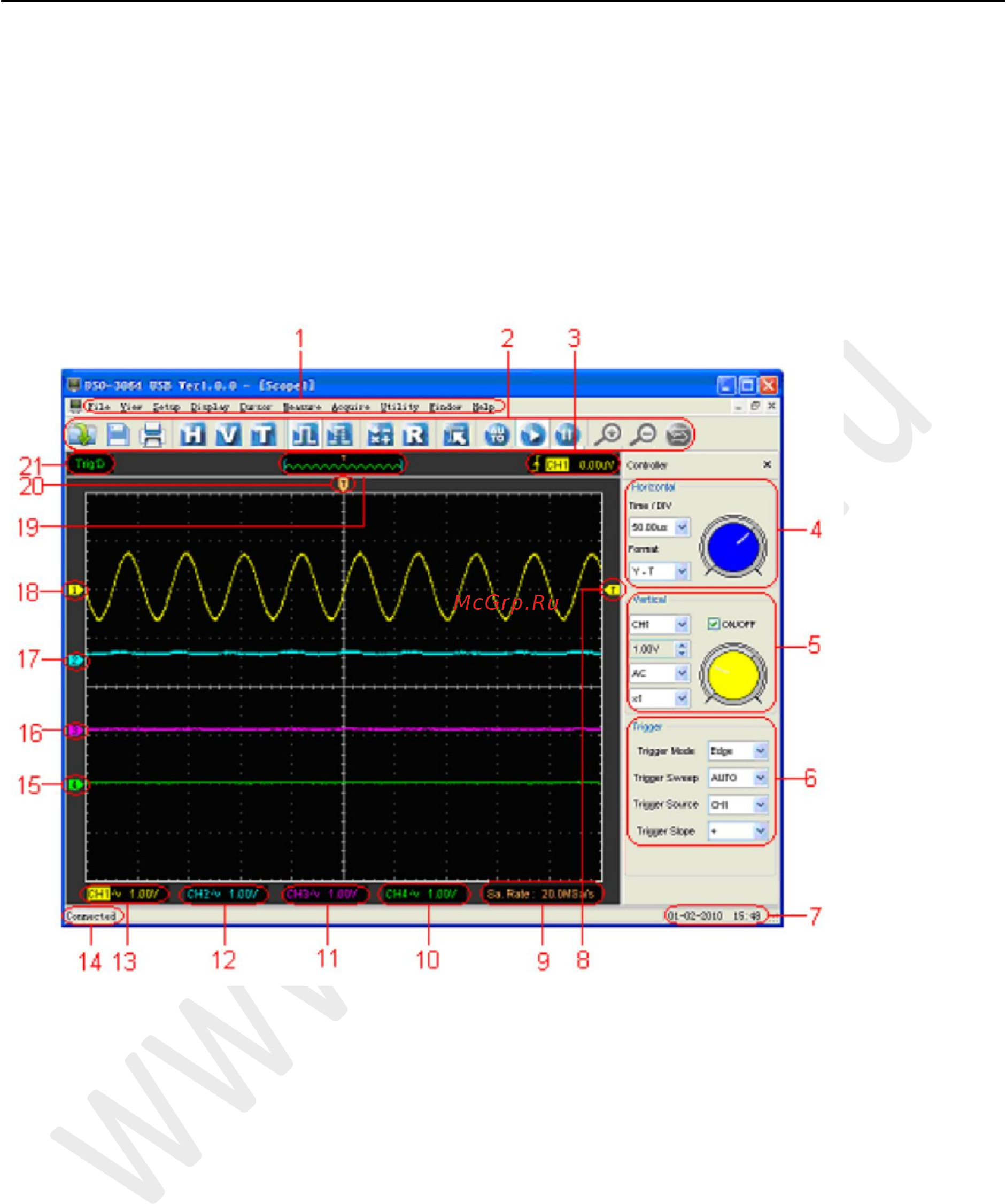

Нажмите на иконку программы на рабочем столе после установки программы и
подключения прибора. На экране появится пользовательский интерфейс:
Помимо отображения сигналов на экране будет указана подробная информация о
сигнале, а также настройки управления осциллографом.
1.
Главное меню
В главном меню находятся основные настройки.
2.
Панель инструментов
3.
Информация о синхронизации
Отображается наклон, источник и уровень синхронизации.
4.
Панель управления каналом горизонтального отклонения
Пользователь может изменить значение Время/деление на панели и режим
отображения (Y-T, X-Y).
5.
Панель управления каналом вертикального отклонения
Пользователь может включить/отключить каналы 1,2,3,4. Кроме того, пользователь
может изменить значение вольт/деление каналов 1,2,3,4, режим входа и укаказть
