DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
31
(С)2014 ООО «Линдар Нова»

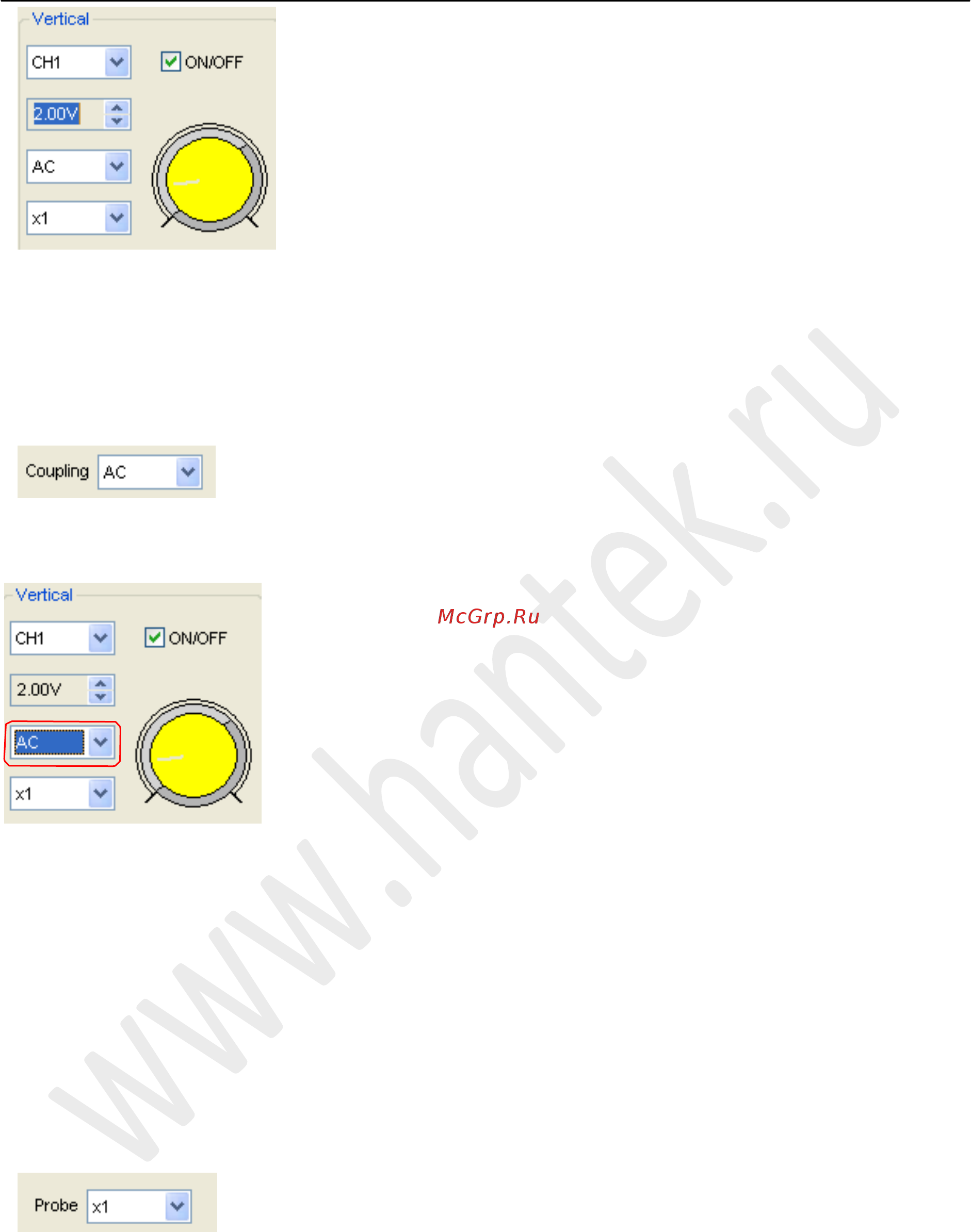

Вы можете вращать изображение регулятора на экране мышью для изменения
напряжения.
Настройка режима входа канала
Нажмите “Coupling” в окне “Vertical Setup”
В боковой панели также можно изменить вход канала.
Можно настроить вход на значения DC, AC или GND. Если вы устанавливаете значение
AC (закрытый вход), то постоянная составляющая входного сигнала блокируется. При
установке DC (открытый вход) постоянная составляющая сигнала отображается.
Установка GND соединяет канал с общим проводом.
Настройки коэффициента деления щупа
Выберите коэффициент деления такой же, как установлен на щупе.
Эти настройки будут действовать, пока вы их не измените.
Нажмите “Probe” в окне Vertical Setup, чтобы выбрать коэффициент деления щупа.
Окно настройки щупа на боковой панели
