DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
21
(С)2014 ООО «Линдар Нова»
20.
Маркер показывает положение точки запуска на горизонтальной шкале.
21.
Отображает один из статусов синхронизации:
AUTO: Осциллограф находится в автоматическом режиме и принимает сигналы без
синхронизации.
Trig’D: Осциллограф обнаружил условие запуска и принимает данные.
WAIT: Данные получены, осциллограф ожидает условие запуска..
STOP: Осциллограф прекратил получение данных сигнала.
RUN: Осциллограф работает.
PLAY: Осциллограф отображает записанные сигналы.

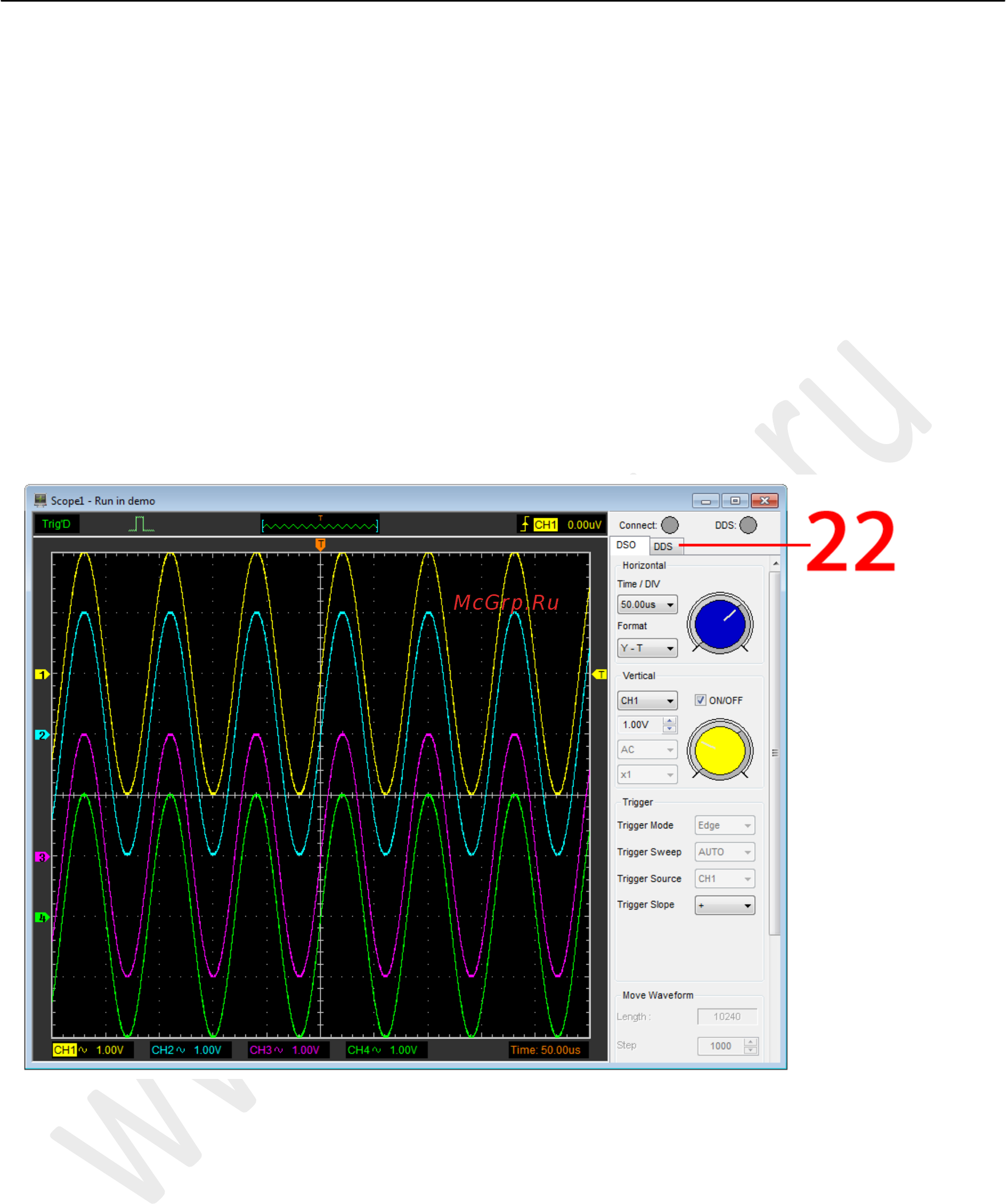

2.1.2 DSO-3064A
Интерфейс 3064А аналогичен 3064, только добавлена панель ПЦС-генератора СПФ
(22).
