DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
17
(С)2014 ООО «Линдар Нова»
3.

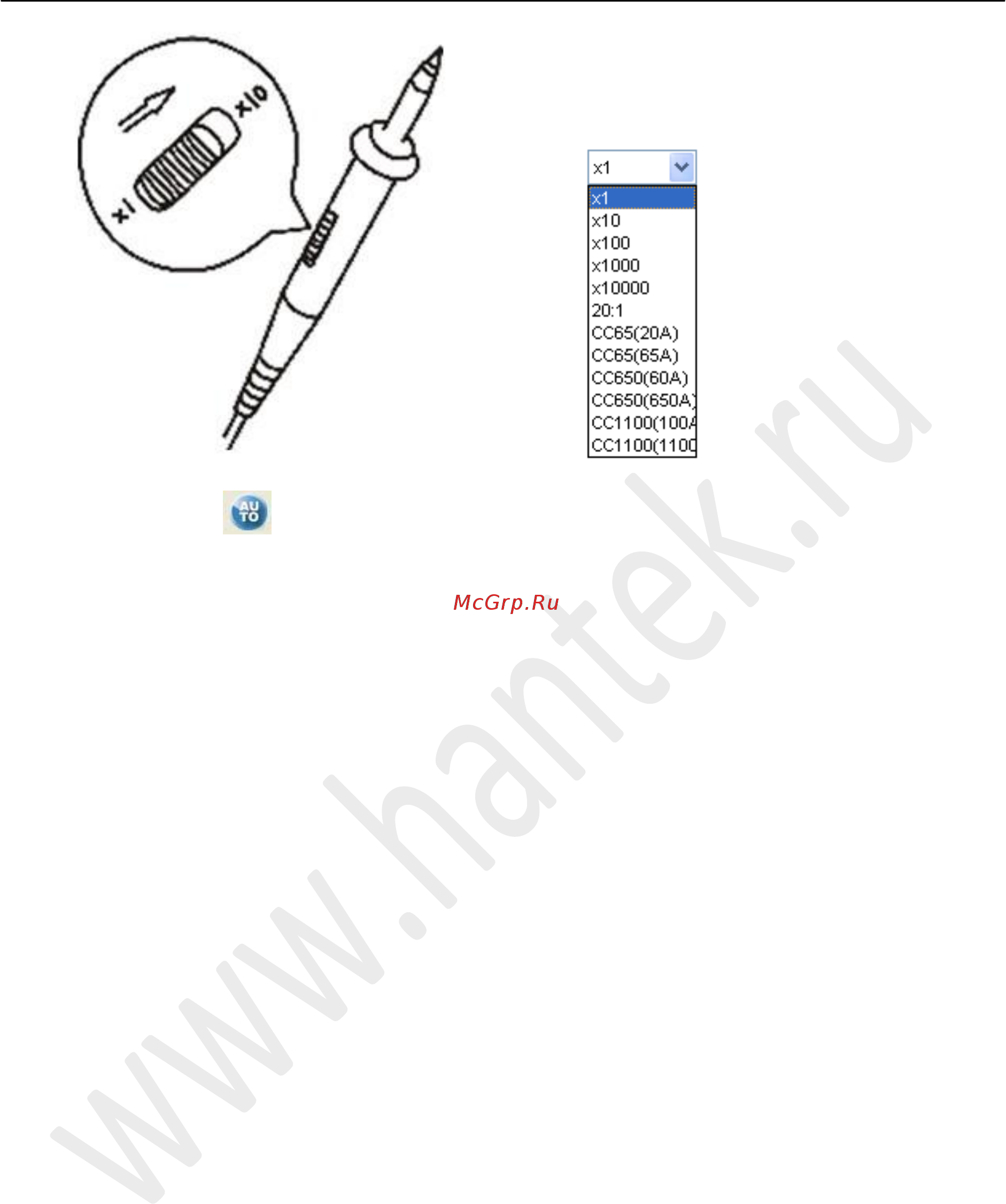

Нажмите кнопку . Через несколько секунд отобразится прямоугольный сигнал
(примерно 1КГц, 2В от пика до пика).
4.
Проверьте канал 2 аналогичным способом. Повторите пункты 2 и 3.
1.7 Самокалибровка
Самокалибровка позволяет оптимизировать путь прохождения сигнала осциллографа
для достижения максимальной точности измерения. Вы можете выполнить данную
процедура в любое время, однако его следует выполнять каждый раз при изменении
окружающей температуры на значение, превышающее 5 градусов Цельсия. Для
выполнения точной калибровки включите осциллограф и подождите двадцать минут для
достаточного прогрева. Для компенсации пути прохождения сигнала отсоедините щупы
или кабели от входных разъемов. Затем выберите пункт меню Utility -> Calibration и
следуйте указаниям на экране. Самокалибровка занимает несколько минут.
