Hantek DSO-3064 [51/84] Меню measure измерения
![Hantek DSO-3064 [51/84] Меню measure измерения](/views2/1470433/page51/bg33.png)
DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
51
(С)2014 ООО «Линдар Нова»
4) Horizontal
Курсоры Horizontal представляют собой горизонтальные линии на экране, которые
служат для измерения вертикальных параметров.

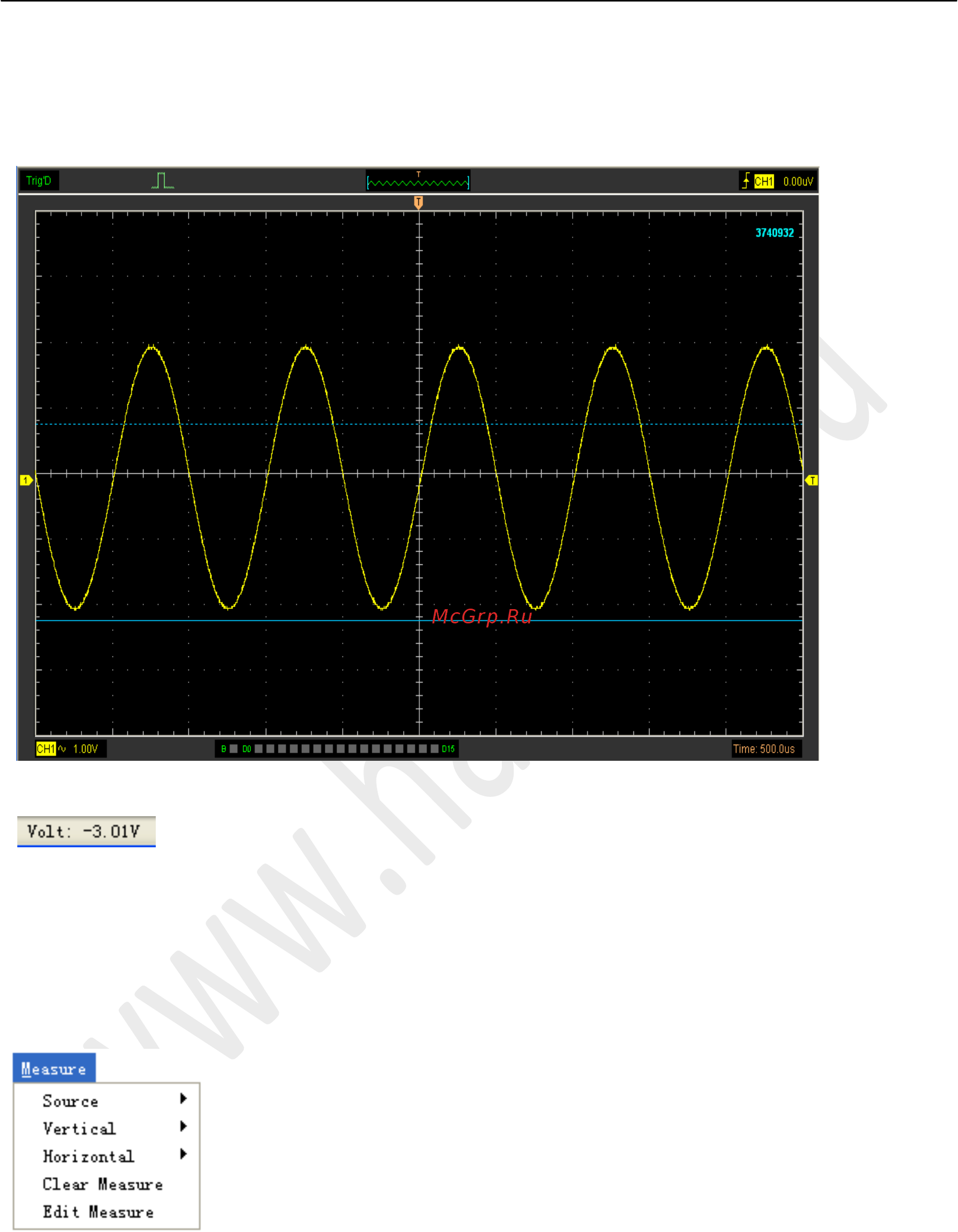

Изображение курсора Horizontal:
Результаты измерения Horizontal отображаются в строке состояния.
3.7.2 Меню Measure (измерения)
Нажмите “Measure” в главном меню.
Осциллограф предлагает 20 автоматических измерений (12 измерений напряжения и 8
измерений времени).
