DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
22
(С)2014 ООО «Линдар Нова»

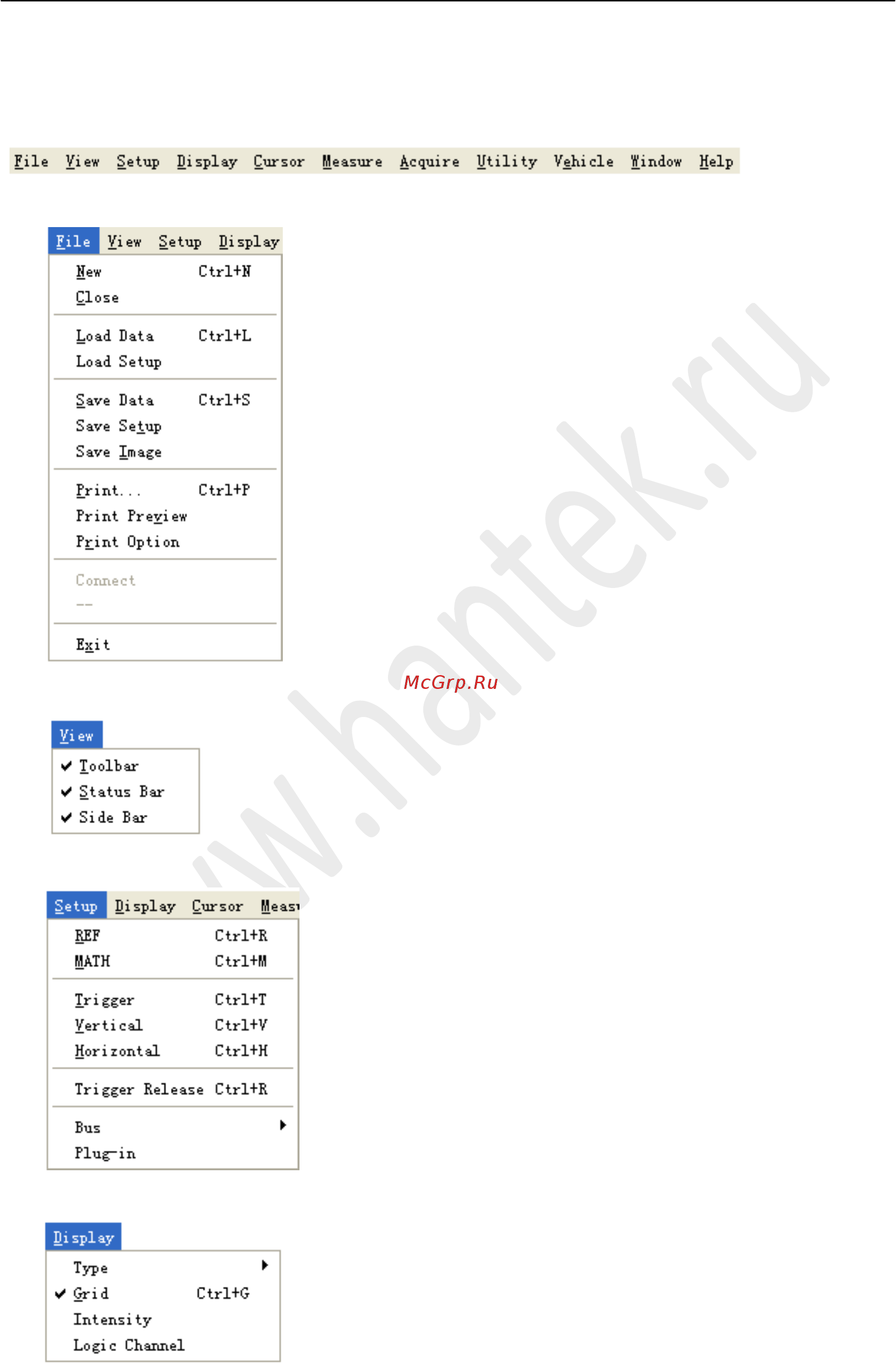

2.2 Система меню
Главное меню:
1.
File (Файл): Загрузить или сохранить данные; настройки
2.
View (Вид): Изменить пользовательский интерфейс
3.
Setup (Настройка): Настройки
4.
Display (Отображение): Изменить настройки отображения сигнала
