DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
61
(С)2014 ООО «Линдар Нова»

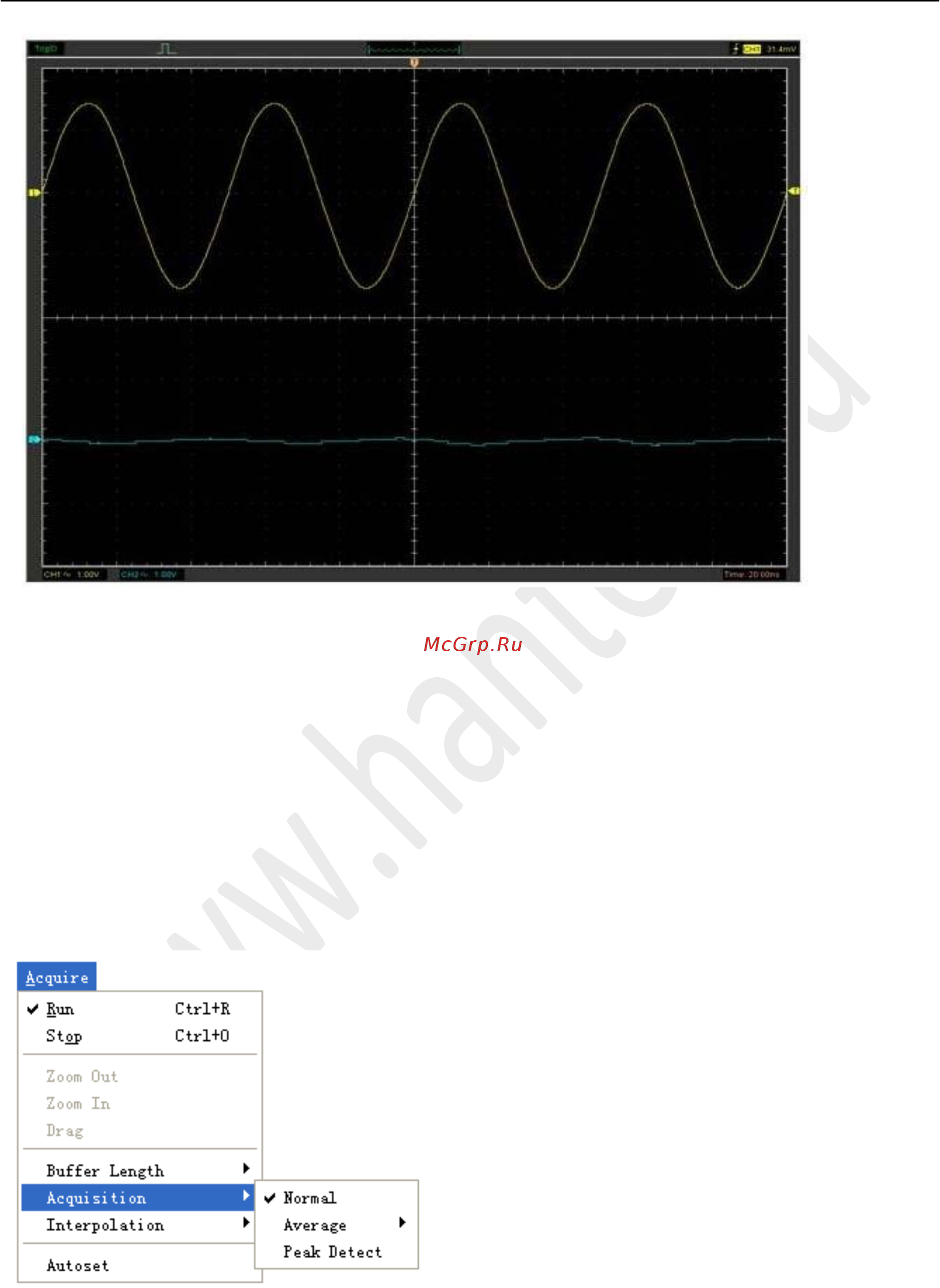

Интерполяция Sin(x)/x:
Примечание: Режим интерполяции по умолчанию - Sin(x)/x.
3.11 Режимы получения данных
При получении сигнала осциллограф преобразует его в цифровую форму и отображает в
виде осциллограммы. Режим получения определяет то, как сигнал оцифровывается, а
настройки развертки по времени влияют на временной интервал и уровень детальности
получения.
Имеется три режима получения: Normal (стандартный), Average (усредненный) и Peak
Detect (обнаружение пиков).
Normal: В данном режиме получения осциллограф принимает сигнал через одинаковые
временные интервалы для построения осциллограммы.
Average: В данном режиме получения осциллограф принимает сигналы, усредняет их и
отображает в виде осциллограммы. Этот режим может использоваться для снижения
