DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
11
(С)2014 ООО «Линдар Нова»

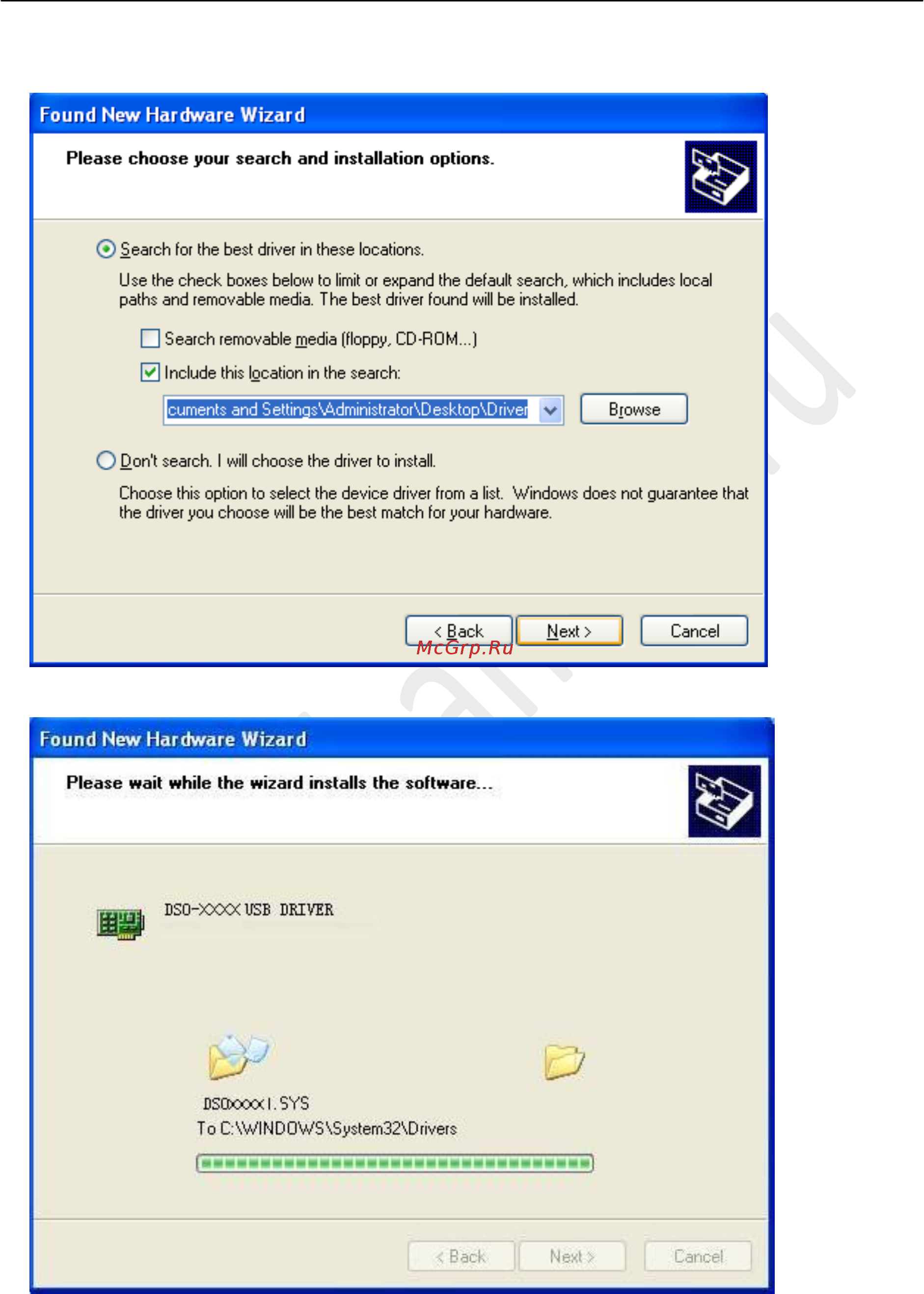

5.
Выберите расположение.
6.
Мастер поиска нового оборудования начнет поиск драйвера.
7.
Мастер завершил установку устройства.
