Hantek DSO-3064 [16/84] Функциональная проверка
![Hantek DSO-3064 [16/84] Функциональная проверка](/views2/1470433/page16/bg10.png)
DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
16
(С)2014 ООО «Линдар Нова»
1.6 Функциональная проверка
Выполните данную проверку, чтобы убедиться в исправной работе осциллографа.

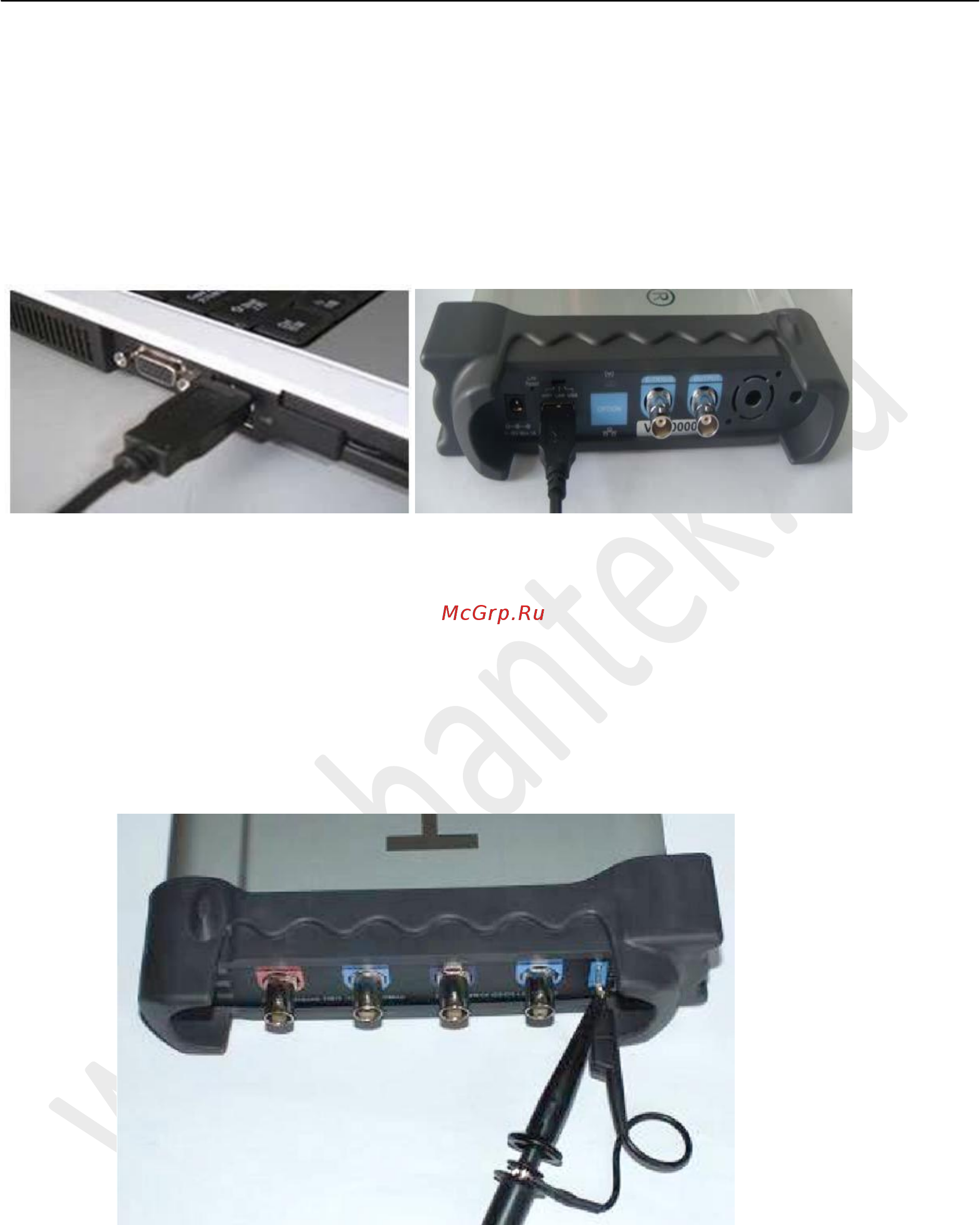

■ Подключение осциллографа
Подключите разъем А кабеля USB к порту USB вашего ПК, а другой разъем А кабеля USB
к порту USB осциллографа.
■ Отправьте сигнал на канал осциллографа.
Осциллограф оснащен двумя каналами для сигналов и каналом внешней синхронизации.
Сигнал подается следующим образом:
1.
Установите переключатель коэффициента деления на значение 10Х и подключите щуп
на осциллографе при помощи канала 1. Совместите разъем щупа с BNC разъемом
канала 1, вставьте и поверните вправо до защелкивания. Присоедините наконечник
щупа и контакт заземления к разъему компенсатора щупа.
2.
Установите коэффициент деления на значение Х10 (Х1 - по умолчанию).
