DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
15
(С)2014 ООО «Линдар Нова»

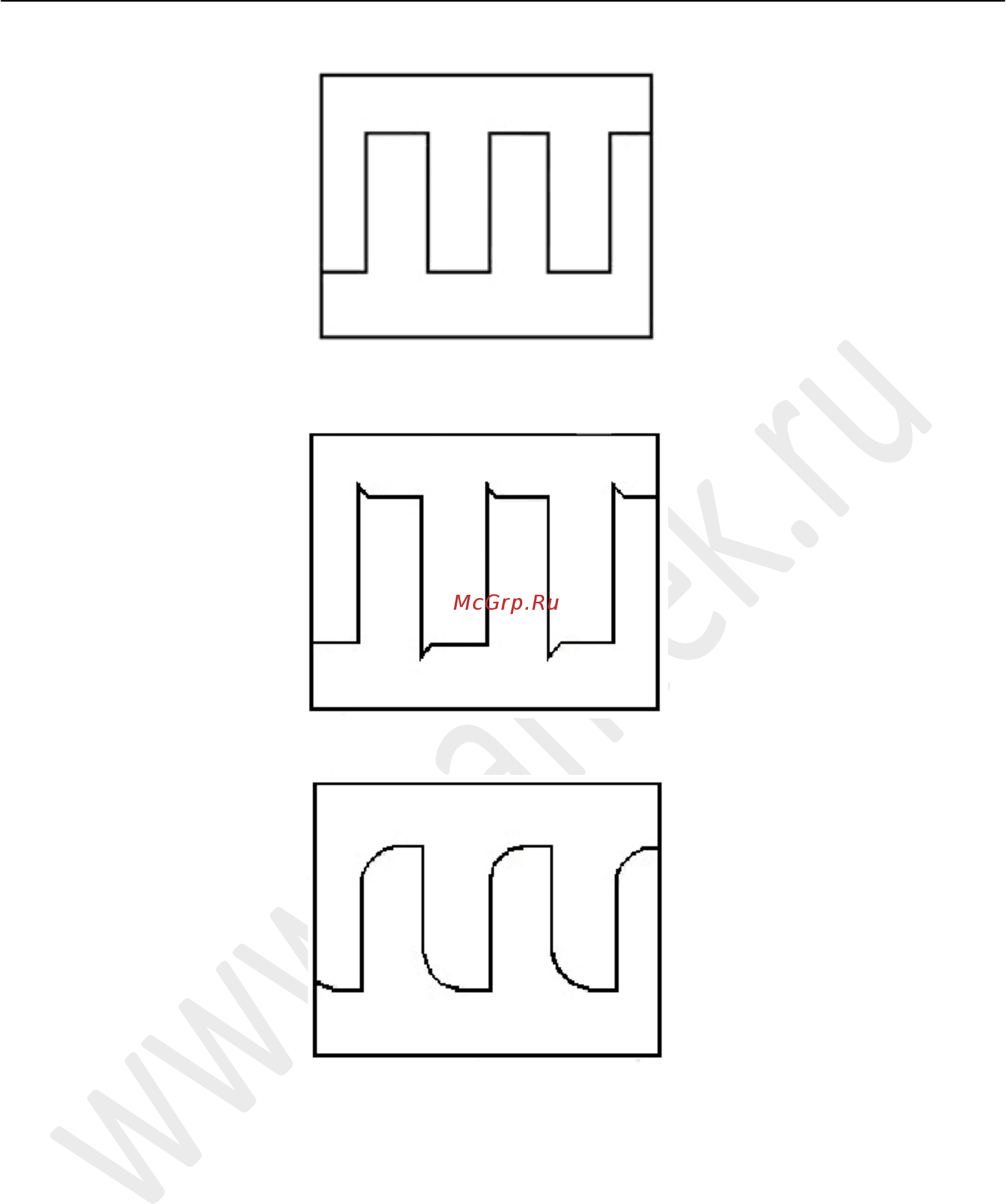

■ Проверьте форму отображаемого сигнала.
Правильная компенсация
Чрезмерная компенсация
Недостаточная компенсация
1.
Если необходимо, используйте неметаллический инструмент для регулировки
подстроечного конденсатора щупа до отображения на осциллографе сигнала,
соответствующего правильной компенсации.
2.
При необходимости повторите процедуру.
ОСТОРОЖНО: Во избежание удара электрическим током при использовании щупа
обеспечьте целостность изоляции провода щупа и не прикасайтесь к металлическим
частям щупа, если он находится в контакте с высоким напряжением.
