DSO3062L/DSO3062AL Цифровой запоминающий осциллограф
7
(С)2014 ООО «Линдар Нова»
1.2 Установка ПО
Внимание: ПО следует установить перед эксплуатацией осциллографа.
1.
Запустите Windows, вставьте установочный CD в привод CD-ROM.
2.
Установка начнется автоматически. Кроме того, также можно открыть CD-ROM в
проводнике Windows и запустить файл Setup.exe.
3.

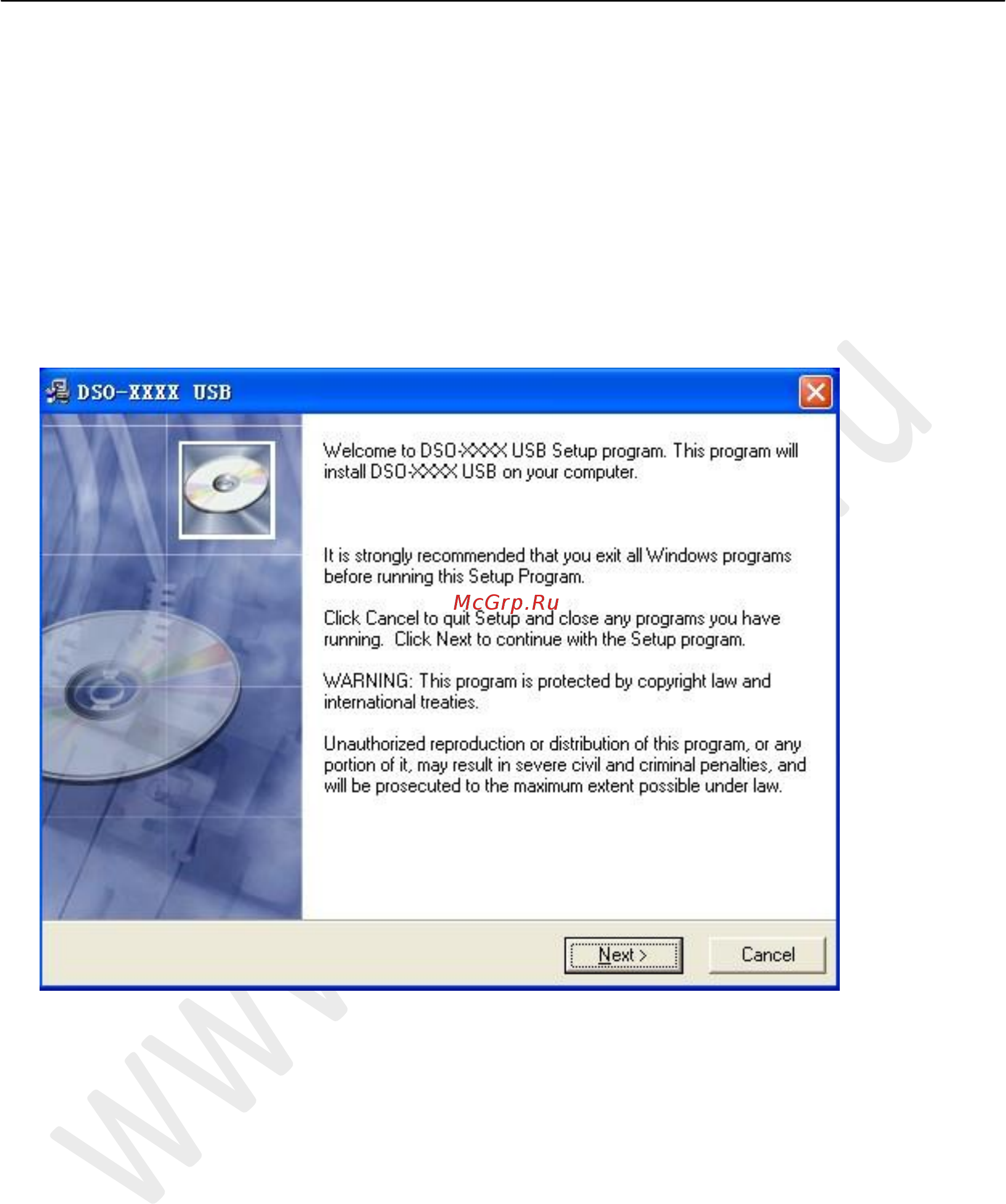

Начнется установка ПО. Нажмите 'Next' (далее), чтобы продолжить.
4.
Выберите папку для установки. Нажмите 'Next' (далее), чтобы продолжить.
