Русский
207
(Перевод оригинальных инструкций)
Обратите особое внимание на указания,
сопровождающиеся следующими словами:
ПРЕДОСТЕРЕЖЕНИЕ
Указывает на высокую вероятность причинения
телесного вреда или на смертельную опасность при
несоблюдении инструкций.
ОСТОРОЖНО
Указывает на вероятность причинения телесного
вреда или повреждения оборудования при
несоблюдении инструкций.
ПРИМЕЧАНИЕ
Полезная информация для надлежащего
функционирования и применения.

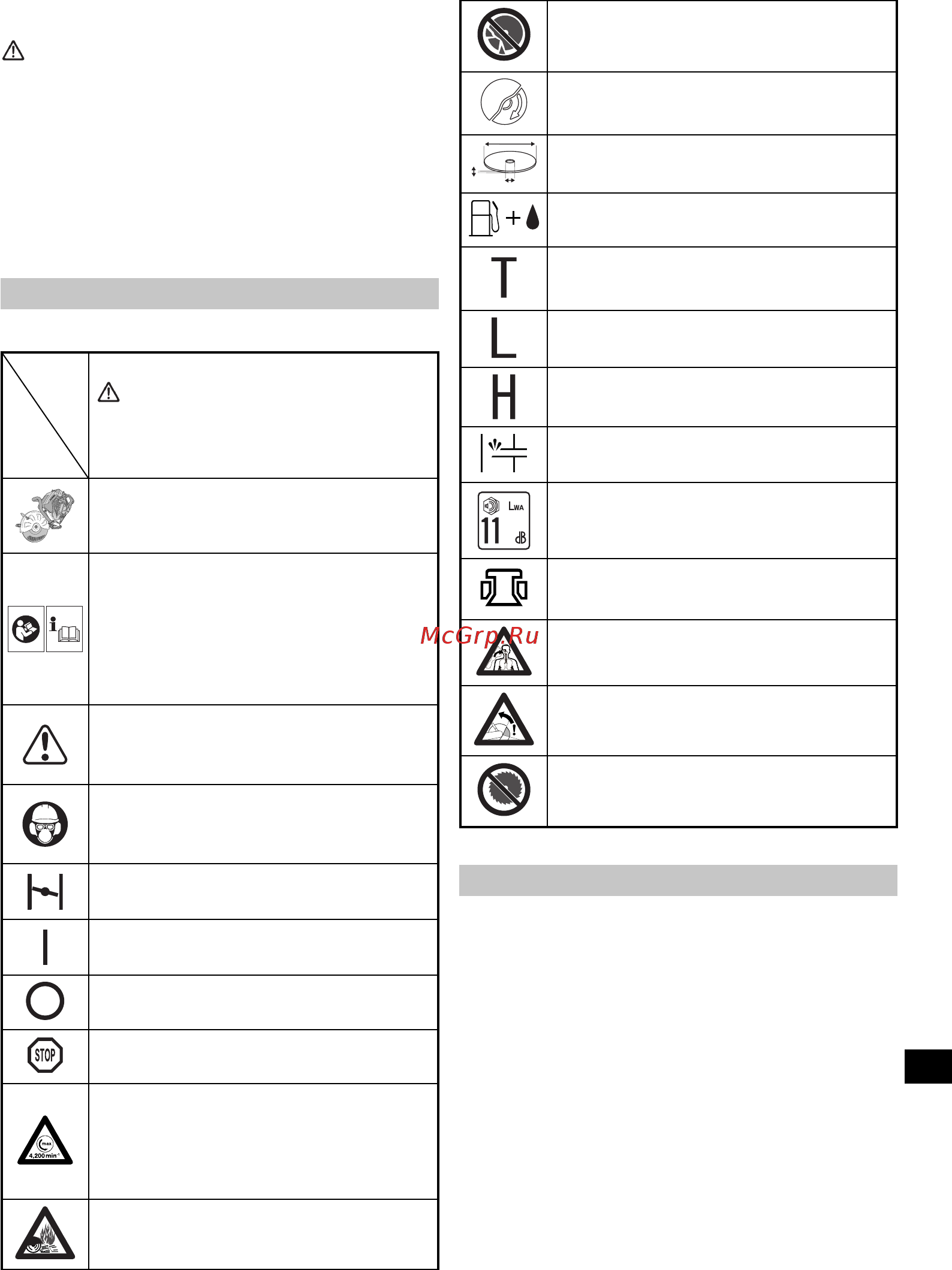

ЗНАЧЕНИЯ СИМВОЛОВ
ПРИМЕЧАНИЕ: Некоторые устройства не снабжены ими.
Символы
ПРЕДОСТЕРЕЖЕНИЕ
Ниже приведены символы, используемые
для машины. Перед началом работы
обязательно убедитесь в том, что вы
понимаете их значение.
Резак, портативный отрезной станок
CM75EAP / CM75EBP
Необходимо прочитать и в полном
объеме понять, а также соблюдать
следующие правила техники
безопасности и предостережения.
Халатное или ненадлежащее
применение устройства может привести
к серьезным или смертельным телесным
повреждениям.
Следует прочитать, понять и выполнять
все предостережения и инструкции,
указанные в данном руководстве и на
устройстве.
При эксплуатации данного устройства
всегда используйте средства защиты
слуха, зрения, защитный головной убор, а
также средства защиты от пыли
Заслонка
Вкл. / Пуск
Выкл. / Стоп
Аварийный останов
Максимальная скорость вращения
шпинделя устройства.
Предостережение: Не используйте
колеса, рассчитанные для скорости
ниже максимальной указанной скорости
вращения шпинделя устройства.
Опасность возгорания! При резке металла
данный инструмент образует искры.
Предостережение! Не используйте
поврежденный отрезной круг.
Направление вращения отрезного круга
Размеры отрезного круга
Бензо-масляная смесь
Регулировка карбюратора – холостой ход
Регулировка карбюратора – смесь с
низкой скоростью
Регулировка карбюратора – смесь с
высокой скоростью
Пусковой насос
8
Гарантированный уровень мощности звука
Декомпрессионный клапан
Предупреждение об опасной пыли и о
газовыделении
Предупреждение об отдаче
Предостережение! Никогда не
используйте лезвия, предназначенные для
резки дерева.
ДЕТАЛИ УСТРОЙСТВА (Рис. 1)
A: Выключатель: Устройство, выполняющее пуск или
остановку двигателя.
B: Дроссельный рычаг: Устройство приводится в
действие пальцем оператора с целью регулирования
скорости двигателя.
C: Блокировка дроссельного рычага: Устройство,
предотвращающее случайное срабатывание
дроссельного пускового устройства, до тех пор, пока
не будет выполнена ручная деблокировка.
D: Дроссельный затвор: Устройство для установки
дросселя в частично открытое положение
для
облегчения запуска.
E: Крышка топливного бака: для закрытия топливного
бака.
F:
Ручка стартера: Потянуть рукоятку для пуска двигателя.
G: Передняя рукоятка: опорная рукоятка,
расположенная на передней части корпуса
двигателя или по направлению к нему.
H: Задняя рукоятка: Опорная рукоятка, расположенная
на задней части корпуса двигателя или по
направлению к нему.
0000Book_CM75EAP.indb 2070000Book_CM75EAP.indb 207 2018/06/05 14:22:242018/06/05 14:22:24
