17
IMPORTANTE: per ulteriori informazioni
sulle funzioni e regolazione parametri
in saldatura TIG, leggere il paragrafo
“PANNELLI CONTROLLO PARAMETRI
SALDATURA.
• Attendere 5 secondi, poi il generatore usci-
rà dal menù di regolazione parametri in au-
tomatico.
• Regolare la corrente di saldatura con la
manopola pos.2 (led Iw acceso) o con la
manopola del comando a distanza nel caso
abbiate attivato il controllo remoto con il pul-
sante pos.8 (led Iw lampeggiante).
• Il valore di corrente impostato dipende
dall’applicazione di saldatura, dal diametro
dell’elettrodo infusibile e dallo spessore dei
pezzi da saldare.
N.B.: per spessori lamiere sino a 2mm si può
operare senza materiale d’apporto a condi-
zione che i lembi da saldare siano vicini.
• La tabella seguente riporta le informazioni
di base sulla gamma di correnti utilizzabili per
diametro elettrodo e spessore lamiera:
Spessore
lamiera
mm
Corrente
saldatura A
Diametro
elettrodo
mm
Consumo
gas l/min
Materiale
d’apporto
ø mm
1,0 30 - 60 1,0 3 – 4 1,0
1,5 70 – 100 1,6 3 – 4 1,5
2,0 90 – 110 1,6 4 1,5 – 2,0
3,0 120 – 150 1,6 – 2,4 4 – 5 2,0 – 3,0
5,0 190 – 250 2,4 – 3,2 4 – 6 3,0 – 4,0
6,0 220 – 340 3,2 – 4,0 5 – 6 4,0 – 6,0
8,0 300 – 360 4,0 5 – 6 4 - 6
FUNZIONE CICLO IN SALDATURA TIG
• Rampa salita: aumento progressivo della
corrente di saldatura (limita lo shock termico
dell’elettrodo).
• Corrente saldatura: valore legato ai para-
metri operativi ved. Tab.4.
• Rampa discesa: riduce il cratere a ne sal-
datura.
• Corrente nale: afna il riempimento crate-
re se non completato con la fase precedente.
• Post gas: protegge l’ossidazione del pezzo
e dell’elettrodo a ne saldatura
• Corrente pulsata (quando presente): su
spessori sottili stabilizza l’arco e riduce l’ap-
porto termico.

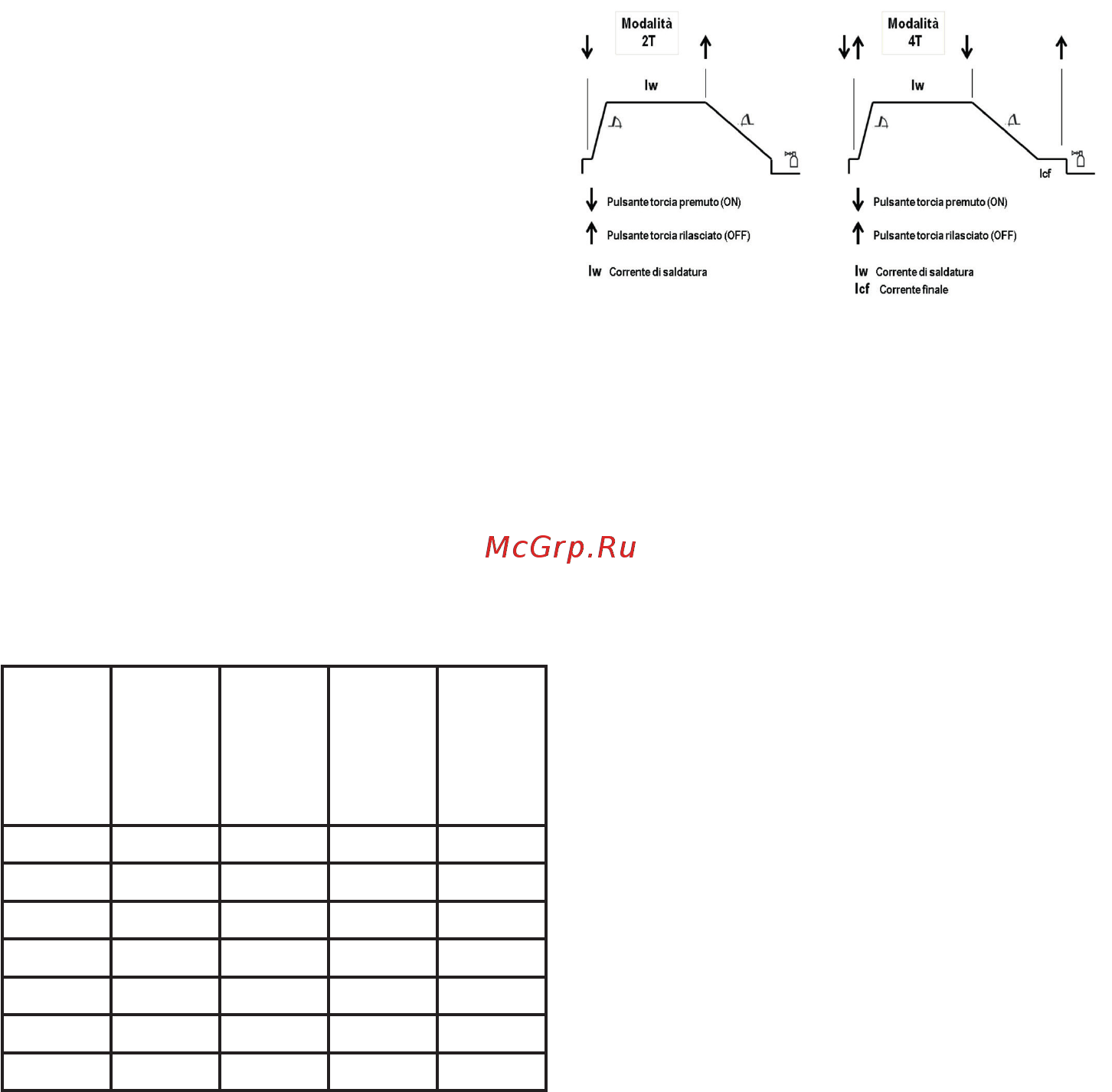

FUNZIONE PULSANTE TORCIA
2T/4T:
I vantaggi della funzione 4T sono:
• Si salda con pulsante rilasciato (modalità
automatica).
• Si ha la corrente nale di saldatura
(Icf),regolabile in valore (man. pos.2) e tempo
tramite pulsante torcia.
Per protezione personale e ambiente la-
voro leggere con attenzione il capitolo
“SICUREZZA”
SALVARE E RICHIAMARE I PARA-
METRI DI SALDATURA IMPOSTATI
Il pulsante Pos. 16 salva e richiama i parame-
tri impostati dall’operatore.
Per salvare procedere nel seguente modo:
• Tenere premuto il pulsante no a che il di-
splay visualizza a lettera PR seguita da un
numero, il punto operatore su cui salvare i
parametri impostati.
• Ruotare con la manopola Pos. 2 per sce-
gliere il numero di programma in cui andare
a salvare.
• Una volta scelto il numero di programma
tenere premuto il pulsante Pos. 16 per salva-
re i parametri. La lettera PR seguita dal nu-
mero scompare dal display.
Per richiamare un programma precedente-
mente salvato:
• Tenere premuto il pulsante no a che il di-
splay visualizza la lettera PR seguita da un
numero, il punto operatore su cui sono stati
salvati i parametri di saldatura.
• Ruotare con la manopola Pos. 2 per sce-
gliere il numero di programma desiderato
• Una volta scelto il numero di programma
premere brevemente il pulsante Pos. 16 per
caricare i parametri. La lettera PR seguita dal
numero scompare dal display.
Tab.5
Fig. 17
