67
PROTECCIÓN PERSONAL
• Los operadores y sus ayudantes deben
proteger su cuerpo con trajes de protección
cerrados y no inamables, sin bolsillo ni do-
bladillos. Las manchas de aceite y grasa de-
ben limpiarse antes de ponérselos. Póngase
sólo ropa marcada CE apta para soldadura

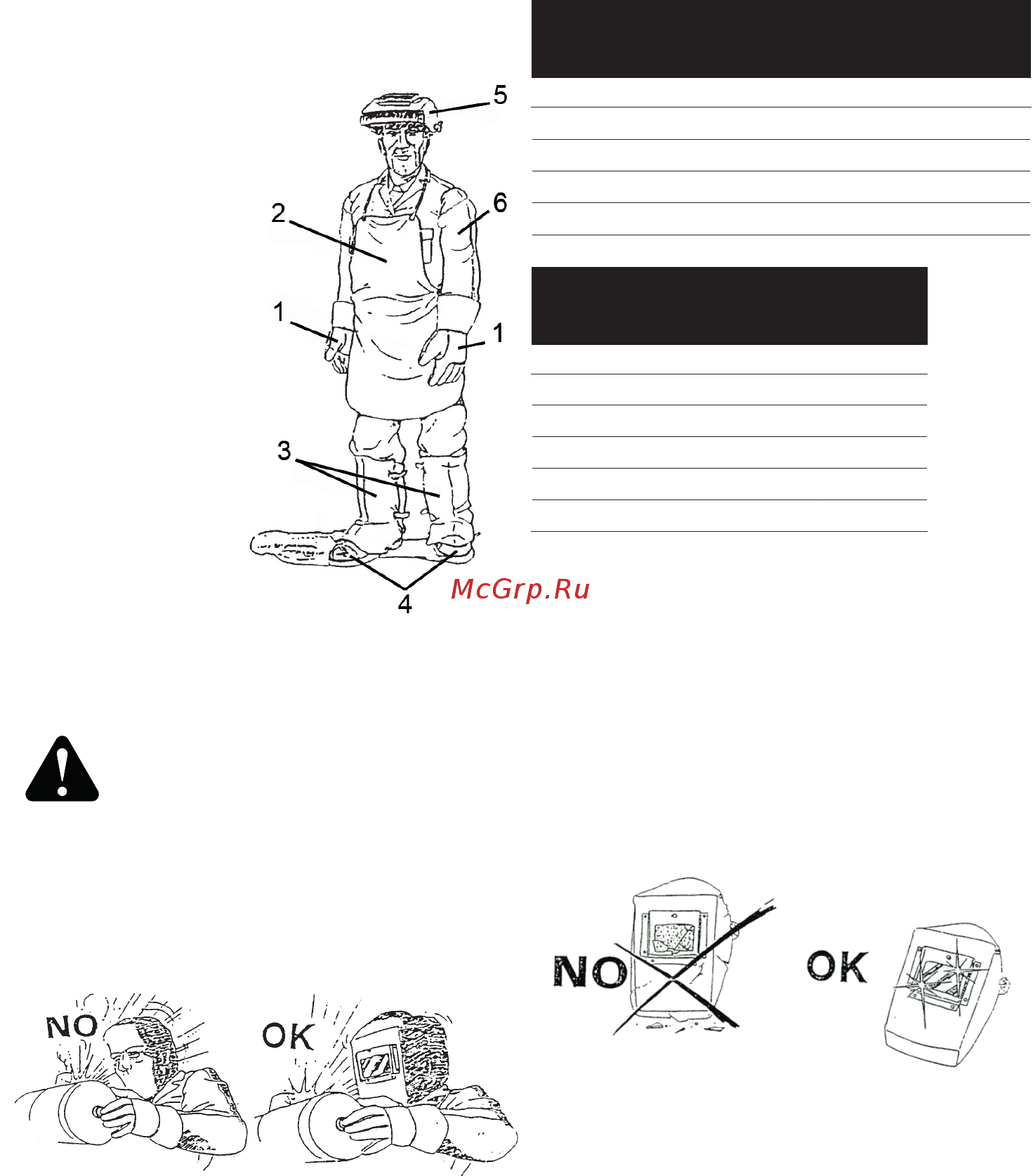

por arco (Fig. 1):
1. Guantes.
2. Delantal o cha-
queta de cuero.
3. Polainas de pro-
tección del calzado
y de la parte inferior
de los pantalones.
4. Calzado de segu-
ridad con punta de
acero y suelos de
goma.
5. Pantalla (ver apar-
tado sobre radiacio-
nes luminosas).
6. Mangas de cuero
para protección de
los brazos.
Atención: asegúrese que la ropa
de protección se encuentre en
buen estado, sustitúyala con re-
gularidad para que la protección
personal sea perfecta.
RADIACIONES LUMINOSAS
Atención: no mire nunca un arco eléctri-
co sin una protección adecuada para los
ojos (Fig. 2).
• Los operadores deben llevar casco o
pantalla ignífugos, diseñados para proteger
el cuello y el rostro (también lateralmente)
frente a la luminosidad del arco eléctrico
(deslumbramiento del arco por luz visible y
por radiaciones infrarrojas y ultravioletas). El
casco o la pantalla deben disponer de ltro
protector, cuyo grado de opacidad depen-
derá del procedimiento de soldadura y de la
corriente del arco eléctrico, según se indica
en la Tab. 1 (Norma EN 169).
• Es necesario mantener siempre limpio el
ltro de color (vidrio inactínico); si está roto o
deteriorado (Fig.3) debe sustituirse por otro
con el mismo grado de opacidad. El ltro de
color debe protegerse contra golpes y pro-
yecciones de soldadura mediante un cristal
transparente, colocado en la parte delantera
de la pantalla; este último debe sustituirse
cuando la visibilidad durante la soldadura di-
sminuye.
AREA OPERATIVA
Las operaciones de soldadura deben efec-
tuarse en un ambiente sucientemente ven-
tilado y aislado de otras zonas de trabajo, si
esto no fuera posible, las personas cercanas
al operador y sus ayudantes deben proteger-
se mediante cortina y pantallas opacas tran-
sparentes, autoextinguibles y que cumplan la
normativa EN 1598 (la selección del color de
Fig.1
Fig.2
DIN
Corte al
Plasma
Electrodos
Revestidos
Electrodos
Carbono
Arc/Air
TIG
9 20 - 39A 5 - 19A
10 40 - 79A 125 - 174A 20 - 39A
11 50 - 149A 80 - 174A 175 - 224A 40 - 99A
12 150 - 249A 175 - 299A 225 - 274A 100 - 174A
13 250 - 400A 300 - 499 275 - 349A 175 - 249A
14 500A 350 - 449A 250 - 400A
DIN
MIG para
Aleaciones
Ligeras
MIG para
Piezas de
acero
MAG
9
10 80 - 99A 80 - 99A 40 - 79A
11 100 - 174A 100 - 174A 80 - 124A
12 175 - 249A 175 - 299A 125 - 274A
13 250 - 349A 300 - 499A 275 - 349A
14 350 - 499A 500 - 550A 350 - 449A
Tab.1
Fig.3
