44
Achtung: Drückt man diese Taste bei Anla-
ge in H2O-Konguration 5 Sekunden lang,
beginnt die ständig leuchtende Led zu blin-
ken und auf dem Display (Pos. 3) erscheint
einige Sekunden lang der Schriftzug H2O.
Um zur Luftkühlungs-Kongurat6ion der
Anlage zurückzukehren (keine Kühleinheit
und H2O-Brenner) 5 Sek. lang die Taste 8
drücken; die blinkende rote Led leuchtet
nun ständig.
9. Wahltaste (rote Led leuchtet ständig)
Spannungs- oder Schweißstromanzeige .
10. Vorliegen der Versorgungsspannung
(ständig leuchtende grüne Led).
11. Einschreiten des Wärmeschutzes (stän-
dig leuchtende gelbe Led).
Achtung: Bei Anlage in H2O-Konguration,
blinkt die gelbe Led bei unzureichendem
Druck bzw. Fluss der Kühlüssigkeit und
der Schweißvorgang wird unterbrochen.
ACHTUNG: Bei leuchtender gelber
Led die Versorgung des Generators
nicht unterbrechen, um die Lüftung der
überhitzten Bauteile nicht zu beseitigen.
Erlischt die Anzeige (Led) kann mit dem
Schweißvorgang fortgefahren werden.
12. Zeigt das Fehlen von Spannung zwischen
den Klemmen (+) und (-) des unter Span-
nung stehenden Generators an (grüne
Led Pos. 10 leuchtet). Die Led geht an
(rotes Licht):
* Nach Beendigung des Elektroden-
Schweißvorgangs (MMA) bei aktiver
VRD-Funktion (ON),
* Nach Beendigung des WIG.-Schweißens
bei erlöschtem Lichtbogen und losgelas-
sener (OFF) Taste des Brenners,
* Wegen des Einschreitens interner
Schutzeinrichtungen des Generators
oder anderer Störungen.
13. Störungen der Versorgungsspannung.
14. Wahltaste (rote Led leuchtet) WIG- oder
MMA-Schweißverfahren.
15. Wahltaste Funktion 2T oder 4T der Bren-
nertaste (rote Led leuchtet); drückt man
dieselbe Taste erneut, beginnt die Led
zu blinken und man wechselt in 2T- oder
4T-Impulsmodus (abhängig von der zuvor
getroffenen Wahl).
15A Taste für Einschluss bzw. Ausschluss
(rote Led leuchtet) der Funktion VRD in
MMA (wenn eingeschaltet, verringert sich
die Leerlaufspannung des Generators 2
Sek. nach Erlöschen des Lichtbogens auf
12Vcc).
8. Wahltaste (rote Led leuchtet ständig)
Stromregelung vom Bedienfeld aus oder
Fernbedienung

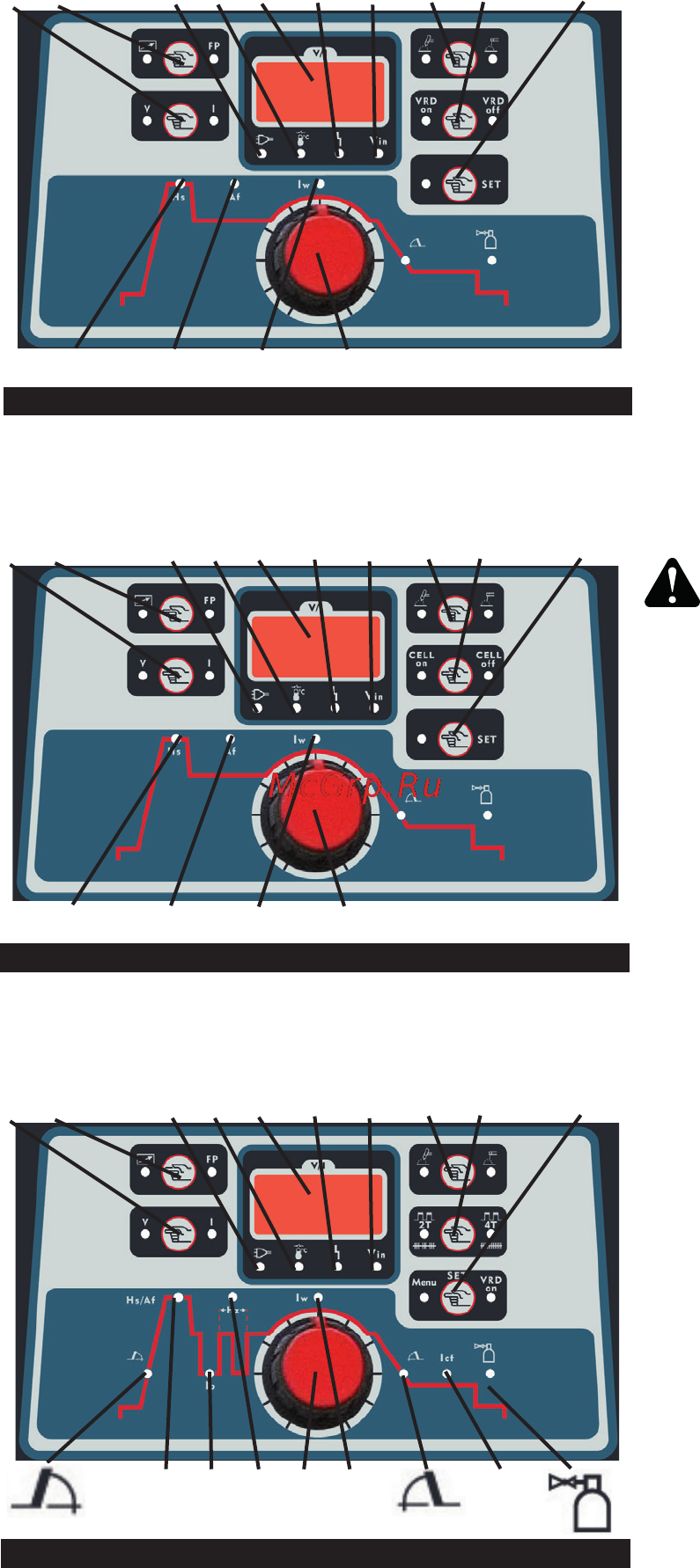

300
9 8 10 11 3 12 13 14 15A 16A
Hs Af Iw 2
300C
9 8 10 11 3 12 13 14 15B 16A
Hs Af Iw 2
305HF
9 8 10 11 3 12 13 14 15 16
Hs/ Af Ib Hz 2 lw Icf
STEUERTAFELN
SCHWEISSPARAMETER
Abb.14
