82

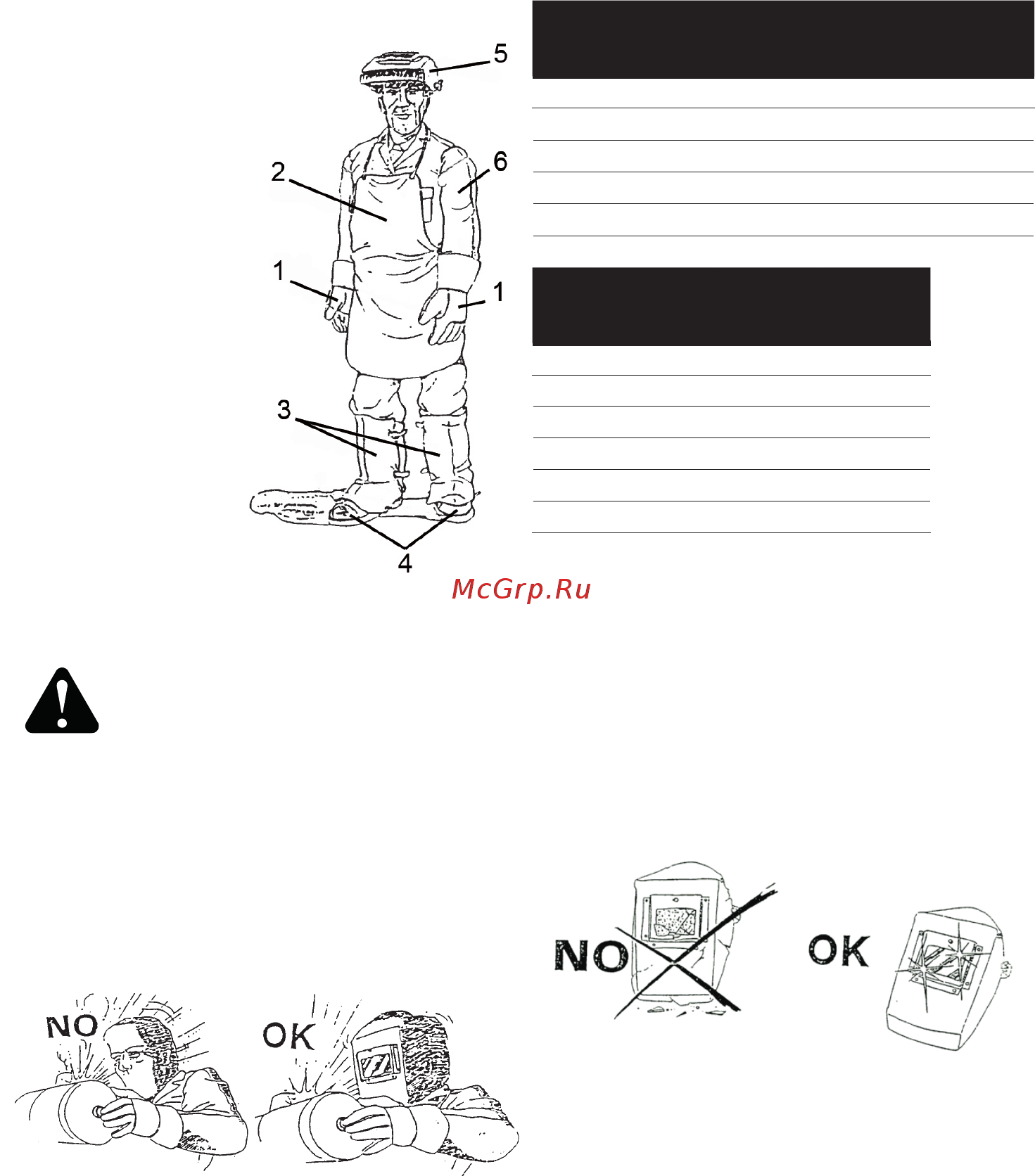

ЛИЧНАЯ ЗАЩИТА
• Операторы и помощники должны защи-
тить тело с помощью защитных закрытых
негорючих костюмов, без карманов или
отворотов. На одежде не должно быть ни-
каких следов масла или густой смазки. Ис-
пользовать одежду только с маркировкой
СЕ, пригодной для дуговой сварки (рис. 1):
1. Перчатки,
2. Фартук или
куртка из спила,
3. Защитные
гетры для обуви и
низа штанов,
4. Защитная обувь
со стальным но-
ском и резиновыми
подошвами,
5. Маска (см. па-
раграф о световых
излучениях),
6. Рукава из спила
для защиты рук.
Внимание: проверьте состо-
яние защитной одежды, за-
менять их регулярно, чтобы
всегда иметь надежную инди-
видуальную защиту.
СВЕТОВЫЕ ИЗЛУЧЕНИЯ
Внимание: Никогда не смотрите на
электрическую дугу без надлежащей
защиты глаз (рис. 2).
• Операторы должны использовать огне-
упорный шлем или маску, предназначен-
ные для защиты шеи и лица (даже сбоку)
от света электрической дуги (блики дуги от
видимого света и инфракрасного и ультра-
фиолетового излучения). Шлем и маска
должны иметь защитный экран со степе-
нью прозрачности, зависящей от процесса
сварки и значения тока электрической дуги
в соответствии со значениями в таблице
1 (EN 169). 1 (Норма EN 169).
• Цветной экран (адиактиническое стек-
ло)всегда должен содержаться в чистоте;
в случае поломки или износа (рис. 3) за-
меняется на фильтр той же степени мато-
вости. Цветной фильтр должен быть защи-
щен от ударов и вылета сварочного
материала с помощью прозрачного стекла
в передней части маски; стекло подлежит
замене при ограничении видимости во
время сварки.
РАБОЧАЯ ЗОНА
Сварочные работы должны выполняться в
хорошо проветриваемом и изолированном
от других рабочих участков месте, если
это не представляется возможным, лица,
находящиеся вблизи от оператора и тем
более его помощники должны быть защи-
щены самозатухающими матово-прозрач-
Рис.1
Рис.2
DIN
Плазменная
резка
Покрытые
электроды
Углеродные
электроды
Arc/Air
TIG
9 20 - 39A 5 - 19A
10 40 - 79A 125 - 174A 20 - 39A
11 50 - 149A 80 - 174A 175 - 224A 40 - 99A
12 150 - 249A 175 - 299A 225 - 274A 100 - 174A
13 250 - 400A 300 - 499 275 - 349A 175 - 249A
14 500A 350 - 449A 250 - 400A
DIN
MIG для
сплавов
Читать
MIG для
стальных
заготовок
MAG
9
10 80 - 99A 80 - 99A 40 - 79A
11 100 - 174A 100 - 174A 80 - 124A
12 175 - 249A 175 - 299A 125 - 274A
13 250 - 349A 300 - 499A 275 - 349A
14 350 - 499A 500 - 550A 350 - 449A
Таб.1
Рис.3
