FONCTION DU CYCLE DE SOUDAGE
TIG
• Rampe de montée : augmentation progres-
sive du courant de soudage (limite le choc
thermique de l’électrode).
• Courant de soudage : valeur liée aux pa-
ramètres de travail. Voir Tab. 4.
• Rampe de descente : réduit le cratère en
n de soudage.
• Courant nal : afne le remplissage du
cratère si non terminé à la phase précédente.
• Post-gaz : protège de l’oxydation de
l’élément et de l’électrode en n de soudage
• Courant pulsé (si présent) : sur épaisseurs
nes, stabilise l’arc et réduit l’apport thermi-
que.
FONCTION DE LA TOUCHE TORCHE
2T/4T :
Les avantages de la fonction 4T sont :
• Possibilité de souder avec le bouton
relâché (mode automatique).
• Le courant nal de soudage (Icf) est régla-
ble en valeur (man. pos. 2) et en temps par le
biais du bouton torche
Pour la protection personnelle et de
l’environnement de travail, lire attentive-
ment le chapitre « SÉCURITÉ »
ENREGISTRER ET RAPPELER LES
PARAMÈTRES RÉGLÉS
Le bouton (pos.16) enregistre et rappelle les
paramètres réglés par l’opérateur.
Pour enregistrer procéder de la façon suivan-
te:
• Appuyer et maintenir enfoncé le bouton ju-
squ’à ce que l’écran afche la lettre PR suivie
d’un numéro, l’opérateur point sur lequel on
enregistre les paramètres de réglage.
• Tourner le bouton Pos.2 pour sélectionner
le numéro de programme pour l’enregistre-
ment.
• Une fois que le numéro du programme
a été choisi, appuyer et maintenir enfoncé
le bouton Pos.16 pour enregistrer les pa-
ramètres. La lettre PR suivie du numéro di-
sparaît de l’écran.
Pour rappeler un programme préalablement
enregistré:
• Appuyer et maintenir enfoncé le bouton ju-
squ’à ce que l’écran afche la lettre PR suivie
d’un numéro, l’opérateur point sur lequel on a
enregistré les paramètres de réglage.
• Tourner le bouton Pos.2 pour sélectionner
le numéro de programme desiré.
• Une fois que le numéro du programme
a été choisi, appuyer brièvement le bouton
Pos.16 pour rappeler les paramètres. La let-
tre P suivie du numéro disparaît de l’écran.
Le système quitte la fonction de enregistre-
ment et de rappel cinq secondes après la
dernière opération sans faire aucun enregi-
strement ou chargement.
ENTRETIEN ORDINAIRE
ATTENTION ! AVANT TOUTE INTERVEN-
TION, DÉBRANCHER L’APPAREIL DU
RÉSEAU PRINCIPAL D’ALIMENTATION.
L’efcacité du système de soudage dans le
temps dépend directement de la fréquence
des opérations d’entretien. Concernant plus
particulièrement les soudeuses, il suft de les
nettoyer à l’intérieur aussi souvent que l’im-
plique le degré de poussière de l’environne-
ment de travail.
• Retirer le carter.
• Éliminer toute trace de poussière des par-
ties internes du générateur en utilisant un jet
d’air comprimé avec pression inférieure à 3
KG/cm.
• Vérier toutes les connexions électriques,
en s’assurant que les vis et les écrous soient
bien serrés.
• Ne pas hésiter à remplacer les composants
détériorés.
• Remonter le carter.
• Une fois effectuées toutes les opérations
indiquées ci-dessus, le générateur est prêt
à l’emploi conformément aux instructions
fournies dans ce manuel.
Modalité
2T
Modalité
4T
Touche torche enfoncée (ON)
Touche torche relâchée (OFF)
Courant de soudage
Touche torche enfoncée (ON)
Touche torche relâchée (OFF)
Courant de soudage
Courant nal

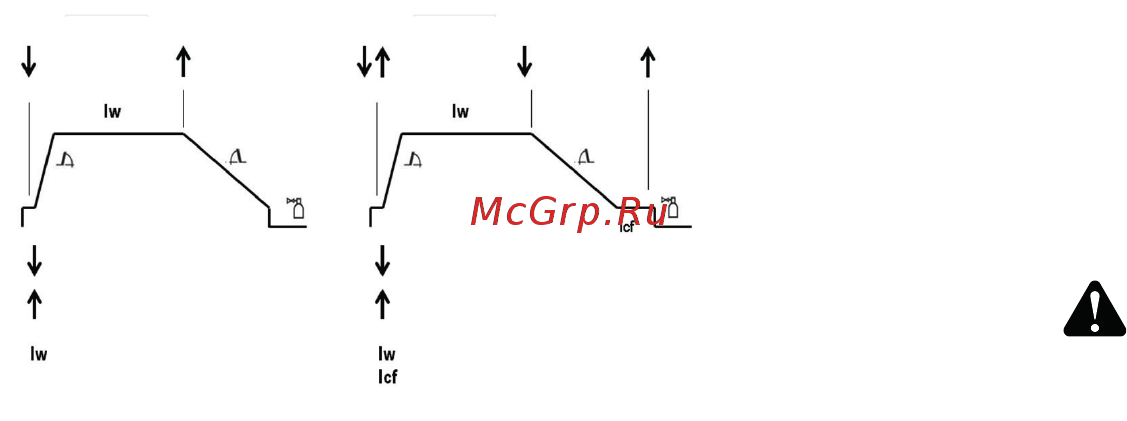

Fig. 17
