Helvi Compact 300 [89/96] Панели управления параметрами сварки
![Helvi Compact 300 [89/96] Панели управления параметрами сварки](/views2/1472046/page89/bg59.png)
89
300
9 8 10 11 3 12 13 14 15A 16A
Hs Af Iw 2

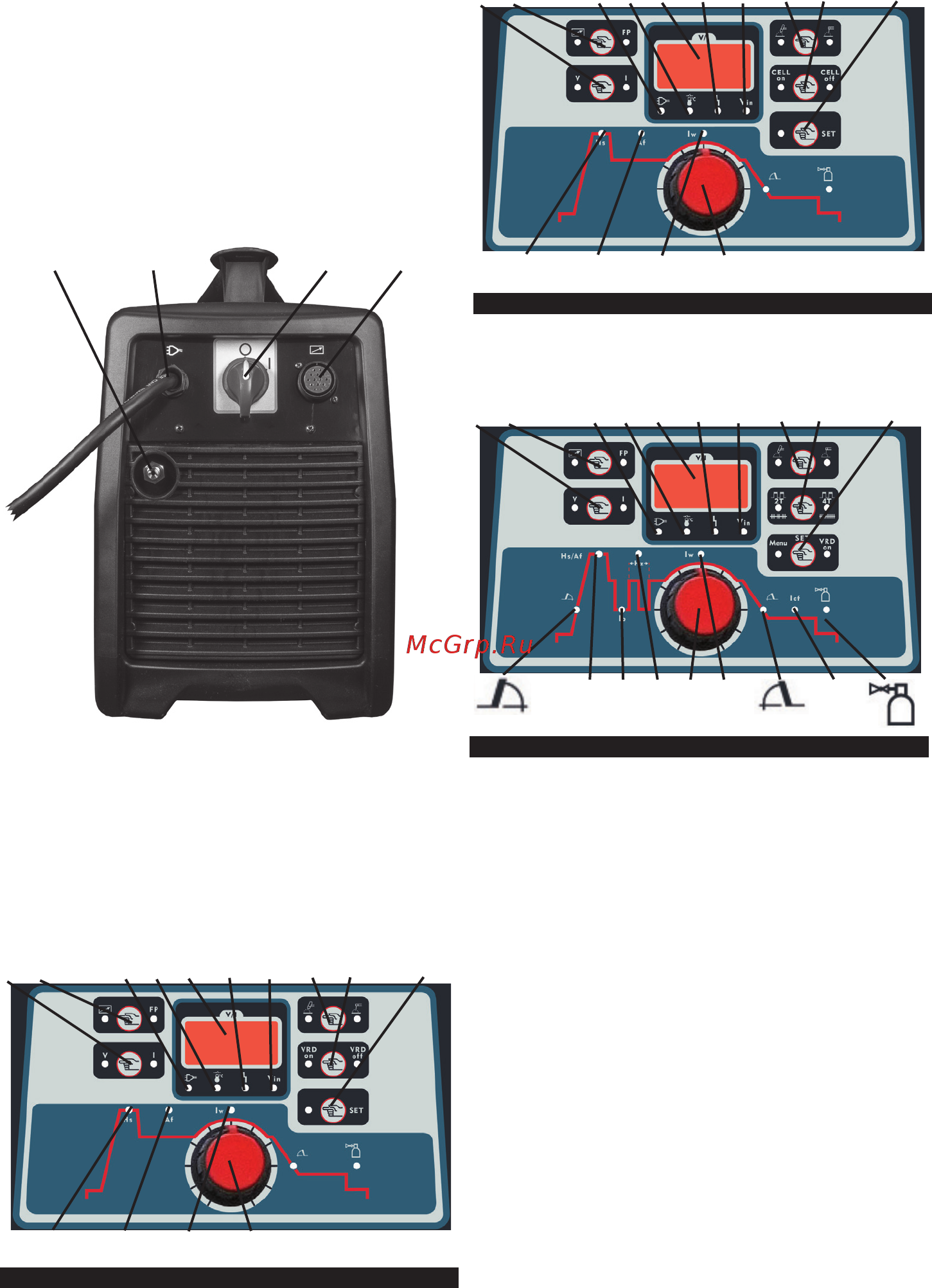

ЗАДНЯЯ ПАНЕЛЬ (РИС.13)
А. Выключатель ход/стоп генератора (ON
/OFF)
B. Разъем 14-контактный для подсоеди-
нения кабеля ручного пульта дистанцион-
ного управления или педали.
D. Силовой кабель
E. Подключение газопровода для защиты
дуги при сварке TIG.
РИС.13
E D
A
B
ПАНЕЛИ УПРАВЛЕНИЯ
ПАРАМЕТРАМИ СВАРКИ
300C
9 8 10 11 3 12 13 14 15B 16A
Hs Af Iw 2
305HF
9 8 10 11 3 12 13 14 15 16
Hs/ Af Ib Hz 2 lw Icf
8. Кнопка выбора (горит красный све-
тодиод) регулировки тока с передней
панели или пульта дистанционного
управления.
Вн: если установка используется с
H2O, при нажатии на эту кнопку в те-
чение 5 секунд красный светодиод
начинает мигать, и на дисплее (поз.3)
отображается на несколько секунд со-
общение H2O. Чтобы вернуться к кон-
фигурации "воздух" (без охлаждения и
горелки H2O), нажмите на 5 сек. кнопку
8, красный светодиод начнет непре-
рывно мигать.
9. Кнопка выбора (горит красный свето-
РИС.14
