88
ПОДКЛЮЧЕНИЕ СВАРОЧНОГО ГАЗА
Защитный газ электрической дуги на ге-
нераторах используется исключительно в
процессе сварки с тугоплавкими электро-
дами (TIG) и не требуется в процессе свар-
ки покрытыми электродами (ММА).
Внимание: газовый баллон должен
быть установлен правильно и закре-
плен ремнем безопасности.
• Сначала слегка открыть вентиль балло-
на, а затем закрыть удаляя таким образом
примеси.
• Установите на баллоне регулятор дав-
ления, проверяя сначала, что "ручка газо-
вого потока" отвинчена.
• Тщательно проверьте герметичность
фитинга, прежде чем открывать вентиль
баллона.
• Прикрепите шланг на газогенератор и
подсоедините его к выходу регулятора
давления.
• Медленно откройте вентиль баллона;
во время сварки поток газов зависит от
параметров сварки и сварочных аксессу-
аров, как правило, диапазон регулировки
составляет от 5 до 15 литров в минуту.
Примечание: в дополнение вышесказан-
ному и для обеспечения "безопасной ра-
боты с газом", читайте параграф "ЗАЩИТ-
НЫЙ ГАЗ" .
ССЫЛКА БЛОК ОХЛАЖДЕНИЯ
(ПРЕДОСТАВЛЕНИЕ ПО ЖЕЛАНИЮ)
РИС.11
ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ

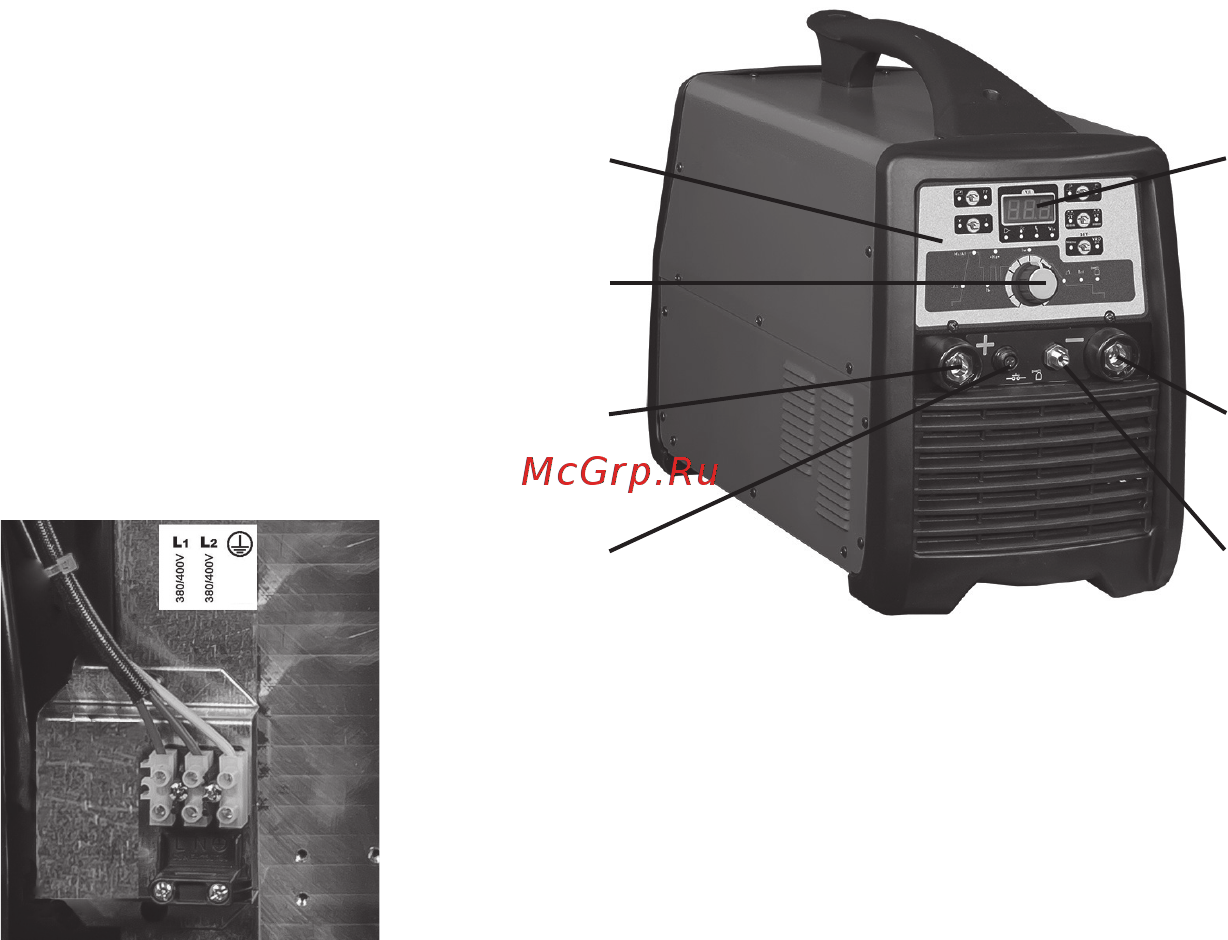

ПЕРЕДНЯЯ ПАНЕЛЬ (РИС.12)
1. Пульт управления
2. Регулятор сварочного тока и параме-
тры сварки
3. Дисплей для отображения заданных
параметров сварочного тока или на-
пряжения
4. Отрицательный разъем Dinse (-): под-
ключает провод заземления или зажим
электродов в сварке ММА (в зависимо-
сти от полярности электрода, указан-
ной упаковке), горелку в сварке TIG
5. Положительный разъем Dinse (+): под-
ключает провод заземления или зажим
электродов в сварке ММА (в зависимо-
сти от полярности электрода, указан-
ной упаковке), заземляющий кабель в
сварке TIG
6. Муфта для подключения газового
шланга горелки
7. Соединительный кабель для подклю-
чения провода кнопки горелки.
Fig. 11
1
2
6
5
7
4
3
РИС.12
