47
SCHWEISSGESCHWINDIGKEIT
Eine angemessene Geschwindigkeit, abhän-
gig von den verwendeten Parametern,
ermöglicht ein ordnungsgemäßes Eindringen
und Abmessung der Schweißraupe.
SCHWEISSEN MIT NICHT
ABSCHMELZBARER ELEKTRODE
(WIG).
Das Gleichstrom-WIG-Schweißen wird be-
sonders für das Schweißen von Stahl und
Edelstahl verwendet. Für diese wird der Ein-
satz von nicht abschmelzbaren Elektroden
aus nicht-reinem Wolfram (nicht grün Elektro-
den) Wolfram empfohlen.
Das Ende der schmelzfreien Elektrode wird
kegelförmig angespitzt, damit der Lichtbogen
stabil bleibt und die Energie auf den Stoß
bzw. den Schweißbereich konzentriert wird.
Die Länge der Spitze hängt vom Durchmes-
ser der Elektrode ab; bei niedrigem Strom,
zugespitztes Ende mit einer Spitzenlänge
von L = 3 x D, bei hohem Strom, abgerunde-
tes Ende mit Spitzenlänge L = 1 x D.
Die Zündung des Lichtbogens beim WIG-
Schweißen kann durch Spitzen von hoher
Spannung bei Hochfrequenz erfolgen; die-
se Lösung (HF) erfordert keinen Kontakt
der Elektrode mit dem Werkstück , um den
Lichtbogen zu zünden; während für eine Zün-
dung des Lichtbogens ohne HF der Kontakt
Elektrode/Werkstück (Lift-Arc-System) erfor-
derlich ist. Die Zündungsart des Lichtbogens
bei WIG-Schweißen ist an den Typ des Ge-
nerators gebunden (siehe Anmerkung WICH-
TIG weiter unten).

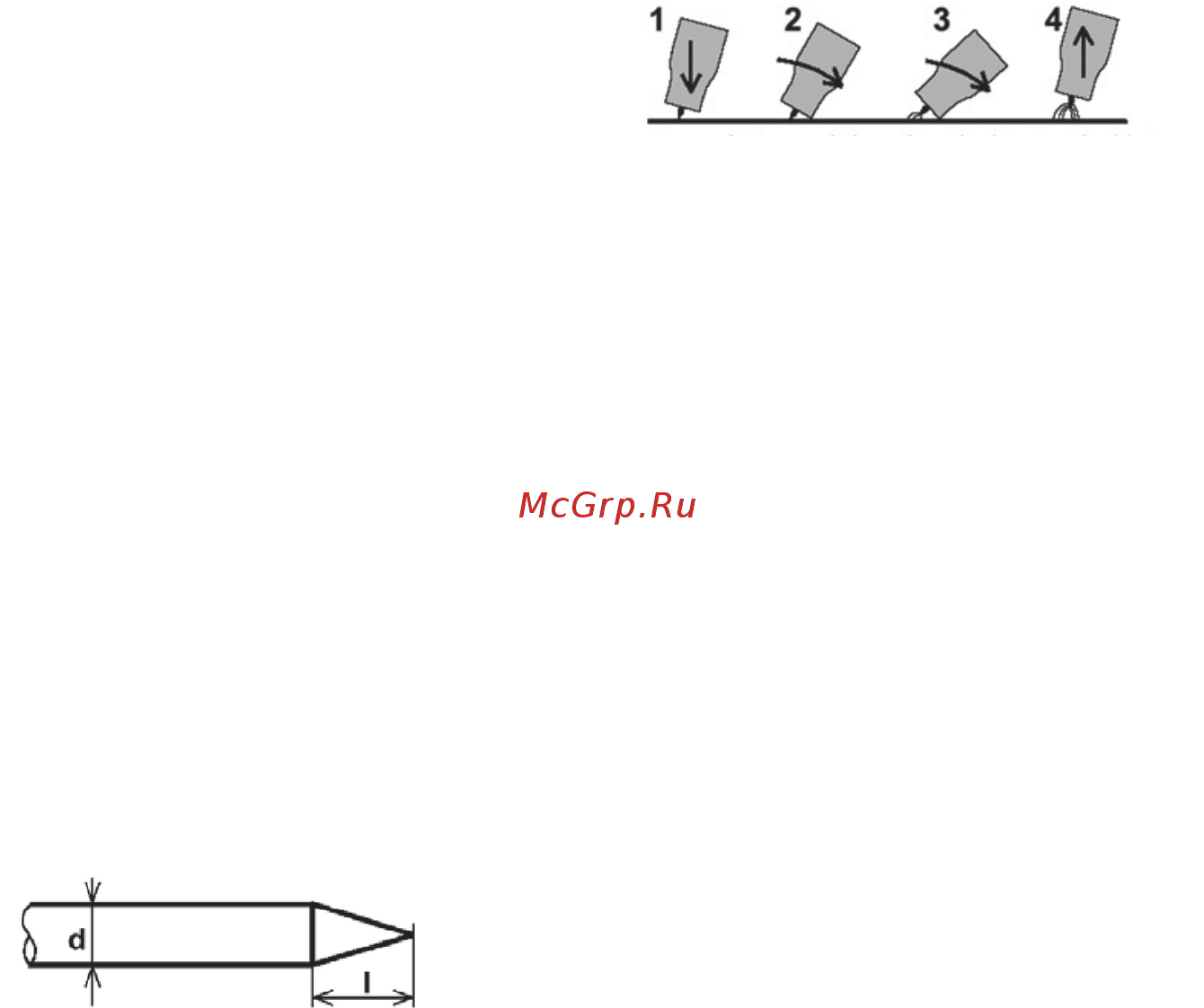

• Die Arbeitsschritte des Lift-Arc-Systems
sind folgende:
• Die Elektrode leicht auf das Werkstück drü-
cken (1).
• Die Brennertaste drücken, das Gas ießt
aus und der Strom ießt durch die Elektrode.
• Die Elektrode vom Werkstück entfernen,
wobei die Düse des Brenners dieses noch
berührt (2-3).
• Der Lichtbogen baut sich auf und der Strom
erreicht den eingestellten Schweißwert (4).
WICHTIG
• Die Generatoren 305HF besitzen se-
rienmäßig HF, daher erfordert die Zündung
des Lichtbogens keinen Kontakt Elektrode/
Werkstück.
• Die Generatoren 300-300C besitzen se-
rienmäßig das System “Lift Arc”, daher erfor-
dert die Zündung des Lichtbogens den Kon-
takt Elektrode/Werkstück.
ACHTUNG: Um den Lichtbogen mit dem
System “Lift arc” auch mit den Genera-
toren 305HF zu zünden, die nachstehend
aufgeführten Anleitungen befolgen, be-
vor der Generator unter Spannung ge-
setzt wird:
• Die Brennertaste drücken und gedrückt hal-
ten, dadurch wird der Inverter eingeschaltet.
• Die Brennertaste erst loslassen, nachdem
der Inverter die vorbereitenden Kontrollen
vorgenommen hat.
VERVOLLSTÄNDIGUNG DER WIG-
ANLAGE MIT BRENNER MIT LUFT-
KÜHLUNG
• Das Massekabel an die positive Dinse-
Buchse (+) des Generators (Pos. 5) und
die Massezange an das Schweißstück an-
schließen.
• Die Stromzufuhr des Brenners an der ne-
gativen Dinse-Buchse (-) des Generators
(Pos. 4) anschließen und das Kabel der
Brennertaste an die 3-pol. Buchse am Gene-
rator (Pos. 7).
• Den Gasschlauch an den “Gasanschluss”
auf der Rückseite des Generators (Pos. E)
und an den Druckminderer auf der sorgfältig
gesicherten Gasasche anschließen,
(NB: Das zu verwendende Gas ist reines Ar-
gon; für nähere Einzelheiten über den “AN-
SCHLUSS DES SCHUTZGASES”, siehe den
entsprechenden Absatz).
• Die Elektrodenhalterung in der Hand hal-
tend, ohne den Abzug zu drücken, den Gene-
rator durch Betätigen des Betriebsschalters
(ON/OFF) auf der Rückseite (Pos. A) des Ge-
nerators unter Spannung setzen (Achtung:
Das Schweißgerät bietet Ihnen die beim
letzten Schweißvorgang benutzten Einstel-
lungen an).
Abb. 16
Abb. 15
