PROTEZIONE PERSONALE
• Gli operatori e loro assistenti devono pro-
teggere il proprio corpo indossando tute di
protezione chiuse e non inammabili, sen-
za tasche o risvolti. Eventuali tracce di olio
o grasso devono essere rimosse da tutti gli
indumenti prima di indossarli. Indossare solo
indumenti marchiati CE e idonei per la salda-

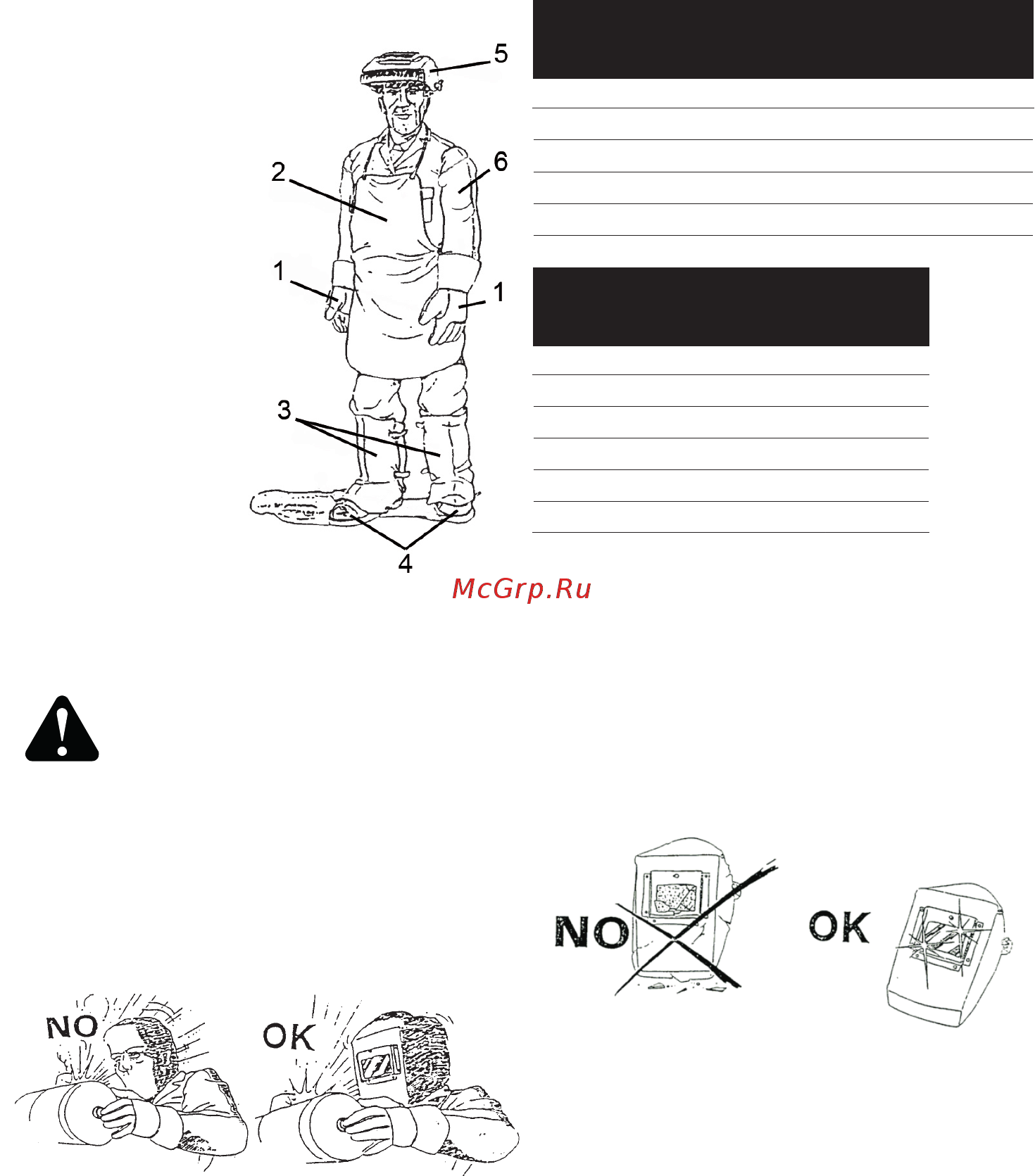

tura ad arco (Fig. 1):
1. Guanti,
2. Grembiule o giac-
c a i n c u o i o d i c r o s t a ,
3. Ghette a protezio-
ne delle calzature e
del fondo pantaloni,
4. Scarpe di sicu-
rezza con puntali in
acciaio e suole di
gomma,
5. Maschera (ved.
paragrafo radiazioni
luminose),
6. Maniche in cuoio
di crosta a protezio-
ne delle braccia.
Attenzione: assicuratevi del
buon stato degli indumenti di
protezione, sostituiteli regolar-
mente onde ottenere una perfetta
protezione personale.
RADIAZIONI LUMINOSE
Attenzione: non guardare mai un arco
elettrico senza un’ adatta protezione agli
occhi (Fig. 2).
• Gli operatori devono indossare casco o
maschera ignifughi, progettati in modo da
proteggere il collo e il viso (anche lateralmen-
te) dalla luminosità dell’arco elettrico (abba-
gliamento dell’arco da luce visibile e da ra-
diazioni infrarosse e ultraviolette). Il casco o
la maschera devono essere dotati di un ltro
protettore il cui grado di opacità dipende dal
procedimento di saldatura e dal valore della
corrente dell’arco elettrico secondo i valori ri-
portati in Tab. 1 (Norma EN 169).
• Occorre mantenere sempre pulito il ltro
colorato (vetro inattinico); se rotto o dete-
riorato (Fig.3) va sostituito con un ltro dello
stesso grado di opacità. Il ltro colorato deve
essere protetto contro gli urti e le proiezioni
di saldatura mediante un vetro trasparente
situato sulla parte anteriore della maschera;
quest’ ultimo va sostituito ogni qualvolta si
constata una ridotta visibilità in saldatura.
AREA OPERATIVA
Le operazioni di saldatura devono essere
eseguite in un ambiente sufcientemente
ventilato e isolato rispetto alle altre zone di
lavoro, se ciò non è possibile le persone nel-
le vicinanze dell’operatore ed a maggior ra-
gione i suoi assistenti devono essere protetti
mediante interposizione di tende & schermi
opachi trasparenti, autoestinguenti e corri-
Fig.1
Fig.2
DIN
Taglio
Plasma
Elettrodi
Rivestiti
Elettrodi
Carbonio
Arc/Air
TIG
9 20 - 39A 5 - 19A
10 40 - 79A 125 - 174A 20 - 39A
11 50 - 149A 80 - 174A 175 - 224A 40 - 99A
12 150 - 249A 175 - 299A 225 - 274A 100 - 174A
13 250 - 400A 300 - 499 275 - 349A 175 - 249A
14 500A 350 - 449A 250 - 400A
DIN
MIG per
Leghe
Leggere
MIG per
Pezzi
d’Acciaio
MAG
9
10 80 - 99A 80 - 99A 40 - 79A
11 100 - 174A 100 - 174A 80 - 124A
12 175 - 249A 175 - 299A 125 - 274A
13 250 - 349A 300 - 499A 275 - 349A
14 350 - 499A 500 - 550A 350 - 449A
Tab.1
Fig.3
