36
PERSÖNLICHE
SCHUTZAUSRÜSTUNG
• Die Bediener und ihre Gehilfen müssen ih-
ren Körper durch Tragen von geschlossenen
und nicht brennbaren Schutzanzügen ohne
Taschen oder Umschläge schützen. Etwai-
ge Öl- bzw. Fettspuren müssen von jeder
Kleidung vor dem Anziehen entfernt werden.
Nur Kleidung mit CE-Kennzeichnung und Ei-
gnung für das Lichtbogenschweißen (Abb. 1)
tragen:
1. Schutzhan-
dschuhe,
2. Schürze oder Jac-
ke aus Spaltleder,
3. Gamaschen zum
Schutz der Schuhe
und der Hosenbeine;
4. Arbeitsschuhe
mit Stahlspitze und
Gummisohlen,
5. Schutzschild
(siehe Absatz
Lichtstrahlen)
6. Ärmel aus Spaltle-
der zum Schutz der
Arme.
Achtung: Vergewissern Sie sich
über den guten Zustand der
Schutzkleidung, ersetzen Sie sie
regelmäßig, um einen vollkomme-
nen Personenschutz zu erhalten.
LICHTSTRAHLEN
Achtung: niemals in einen Lichtbogen
blicken, ohne einen geeigneten Augen-
schutz (Abb. 2).
• Die Schweißer müssen einen feuerfesten
Helm oder Maske tragen, die derart ausgelegt
sind, dass sie den Hals und das Gesicht (auch
seitlich) vor der Helligkeit des Lichtbogens
schützen (Blendung des sichtbaren Lichtbo-
gens und Infrarot- und UV-Strahlen). Der Helm
oder die Maske müssen mit einem Schutzlter
versehen sein, dessen Mattheitsgrad vom
Schweißverfahren und vom Wert des Lichtbo-
gens entsprechend der in Tab. 1 wiedergege-
benen Werte abhängt (Norm EN 169).
• Den gefärbten Filter (inaktinisches Glas)
stets sauber halten; ist er kaputt oder be-
schädigt, ist er durch einen Filter des gleichen
Mattheitgrades zu ersetzen. Der gefärbte Fil-
ter ist gegen Stöße und Schweißauswüringe
mithilfe einer durchsichtigen Scheibe auf der
Vorderseite der Maske zu schützen; letztere
ist immer dann auszutauschen, wenn eine
schlechte Sicht während des Schweißvor-
gangs bemerkt wird.
ARBEITSBEREICH
Die Schweißarbeiten müssen in einem ausrei-
chend belüfteten und gegenüber den anderen
Arbeitsbereichen isolierten Raum erfolgen;
ist dies nicht möglich, sind die Personen in
der Nähe des Schweißers und insbesonde-
re dessen Gehilfen durch matte durchsich-
tige Vorhänge und Schirme, selbstlöschend
und der Norm EN 1598 entsprechend (die
Wahl der Farbe eines Vorhangs hängt vom

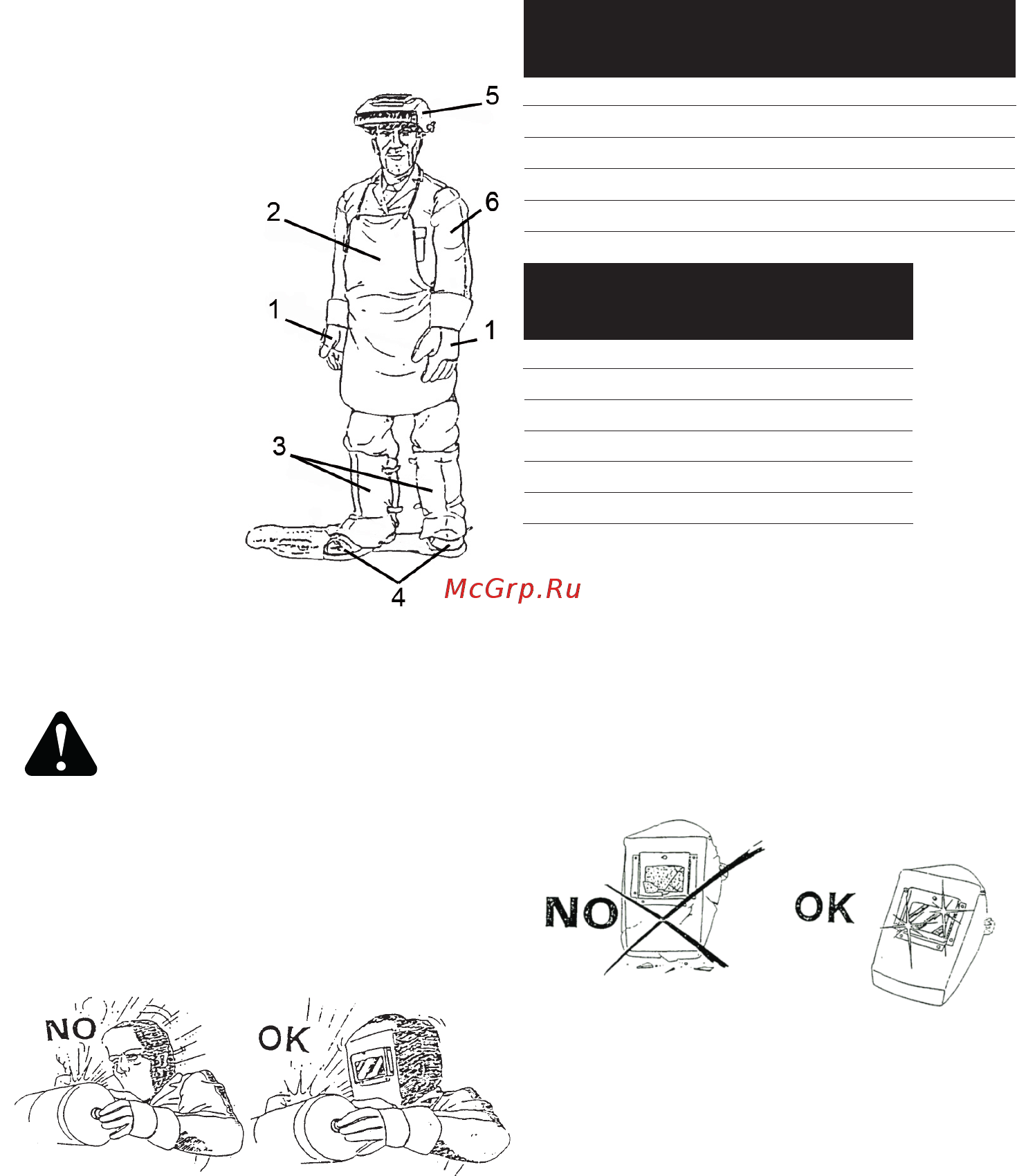

Abb.1
Abb.2
DIN
Plasma-
Schnitt
Mantelele-
ktroden
Kohlenstof-
felektroden
Bogen/Luft
WIG
9 20 - 39A 5 - 19A
10 40 - 79A 125 - 174A 20 - 39A
11 50 - 149A 80 - 174A 175 - 224A 40 - 99A
12 150 - 249A 175 - 299A 225 - 274A 100 - 174A
13 250 - 400A 300 - 499 275 - 349A 175 - 249A
14 500A 350 - 449A 250 - 400A
DIN
MIG für
Leichtl
-
egierungen
MIG für
Stahlteile
MAG
9
10 80 - 99A 80 - 99A 40 - 79A
11 100 - 174A 100 - 174A 80 - 124A
12 175 - 249A 175 - 299A 125 - 274A
13 250 - 349A 300 - 499A 275 - 349A
14 350 - 499A 500 - 550A 350 - 449A
Tab.1
Abb.3
