Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-36

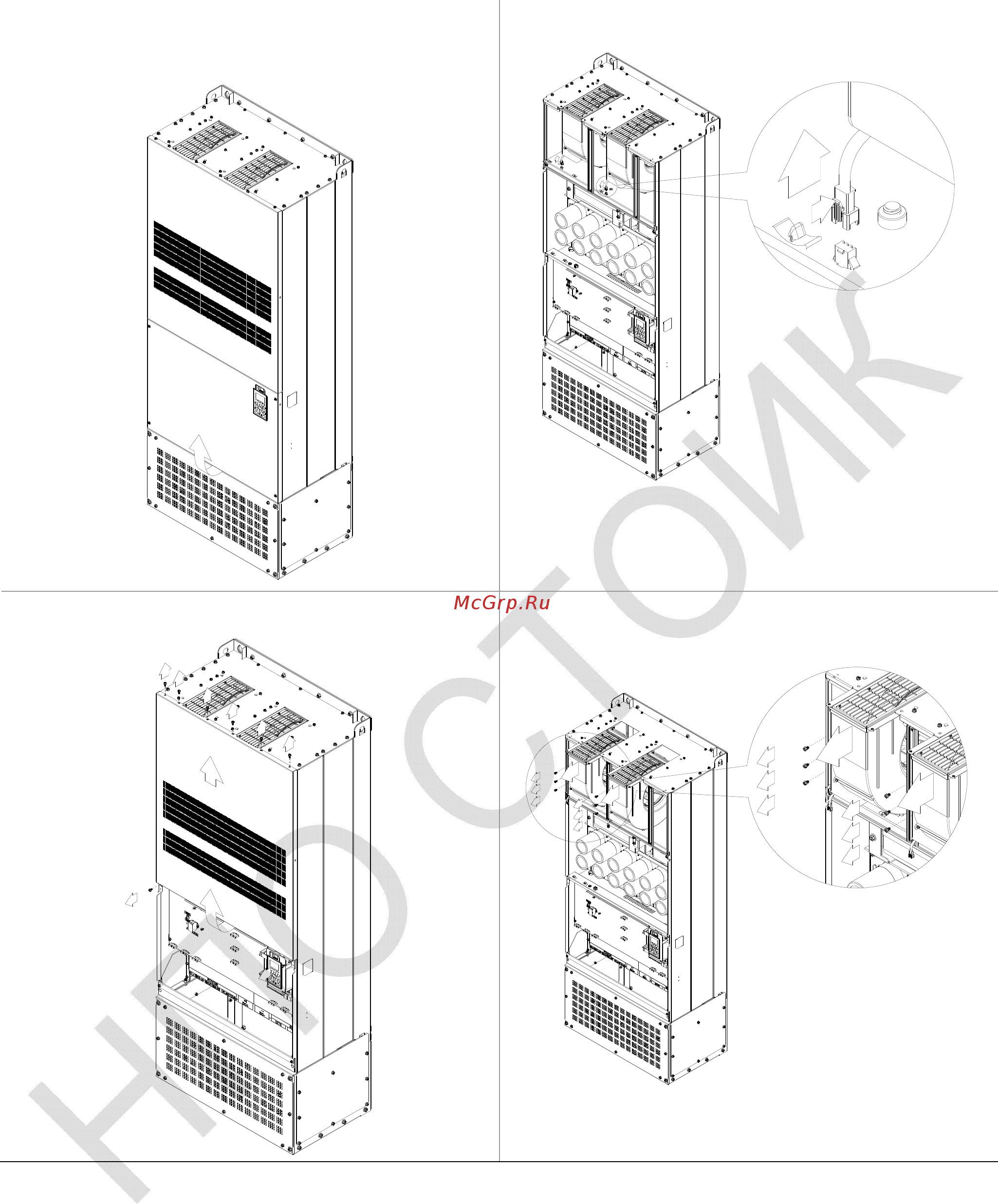

Модель вентилятора 『MKC-HFKM』
(1) Выкрутите винты и снимите переднюю крышку.
Усилие откручивания: 14~16 кг*см (12.2~13.9Ib-in)
(3) Отключите эл. разъем вентилятора.
(2) Выкрутите винты и снимите переднюю крышку.
Усилие откручивания: 24~26 кг*см (20.8~22.6Ib-in).
(4) Убедитесь, что вентилятор отключен. Выкрутите винты и
извлеките вентилятор. Усилие откручивания: 24~26
кг*см (20.8~22.6Ib-in).
1
2
4
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
13
14
15
16
17
18
