Часть 5 Силовое подключениеVFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
5-1
Часть 5 Силовое подключение

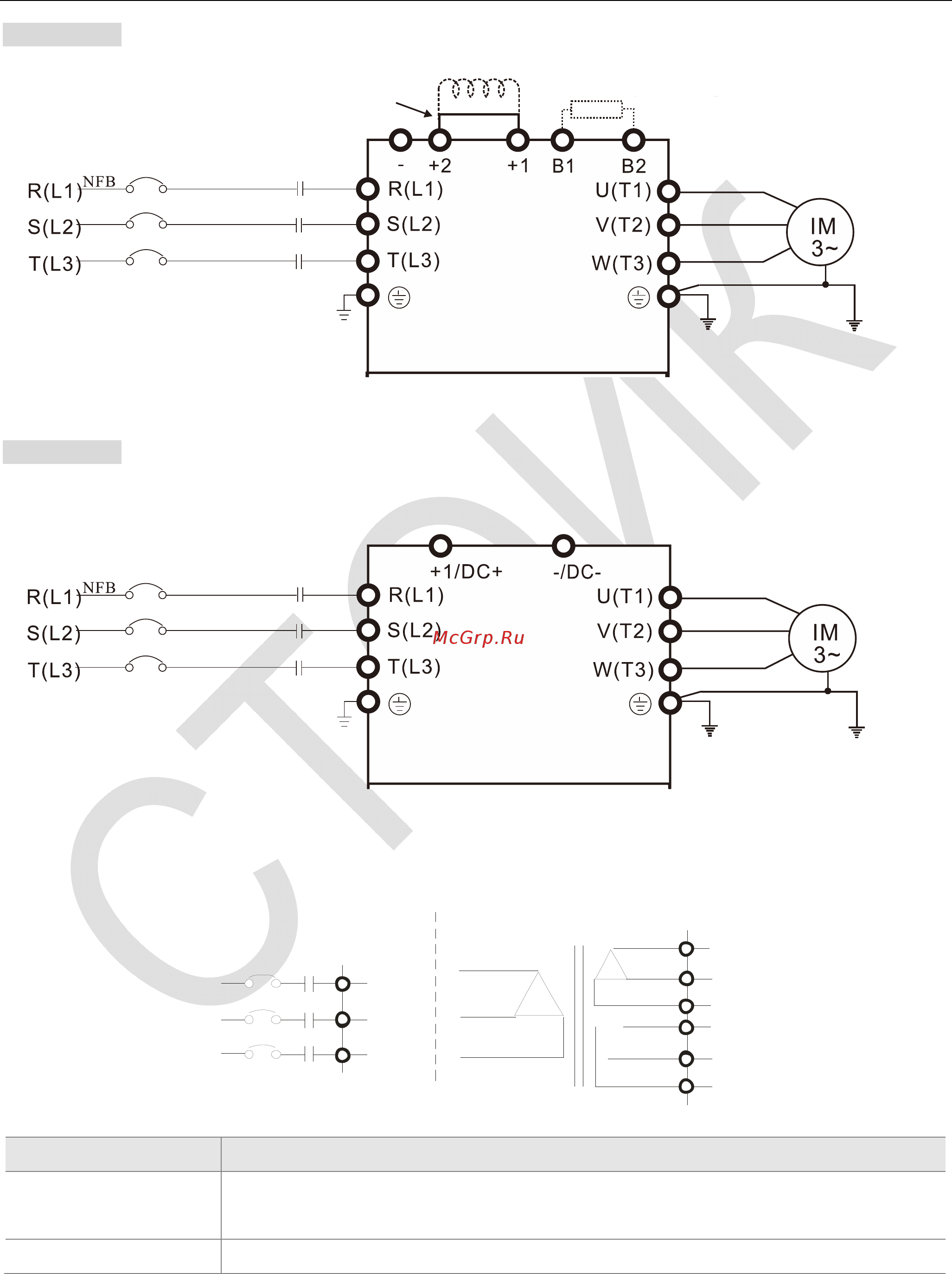

Рисунок 01: Типоразмеры A ~ C
Рисунок 02: Типоразмер D0 и выше
R
S
T
Входные клеммы для ти поразмеров иG
H
R/L11
R/L12
S/L21
S/L22
T/L31
T/L32
R/L11
S/L22
T/L32
R
S
T
R/L12
S/L21
T/L31
Y
3-х фазное питание
Предохранители/
автомат. выкл.
12-ти фазное питания
Терминал Описание
R/L1, S/L2, T/L3
Клеммы для подключения питающей электрической сети (3 фазы).
При 6-проводном питании необходимо снять перемычки с клемм R, S, T.
U/T1, V/T2, W/T3 Клеммы для подключения 3-фазного двигателя переменного тока
Предохранители / выключатель
Предохранители / выключатель
3-фазный источник питания
3-фазный источник питания
Двигатель
Двигатель
Перемычка
Дроссель DC (опция)
Тормозной резистор (опция)
