Часть 5 Силовое подключение VFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
5-12

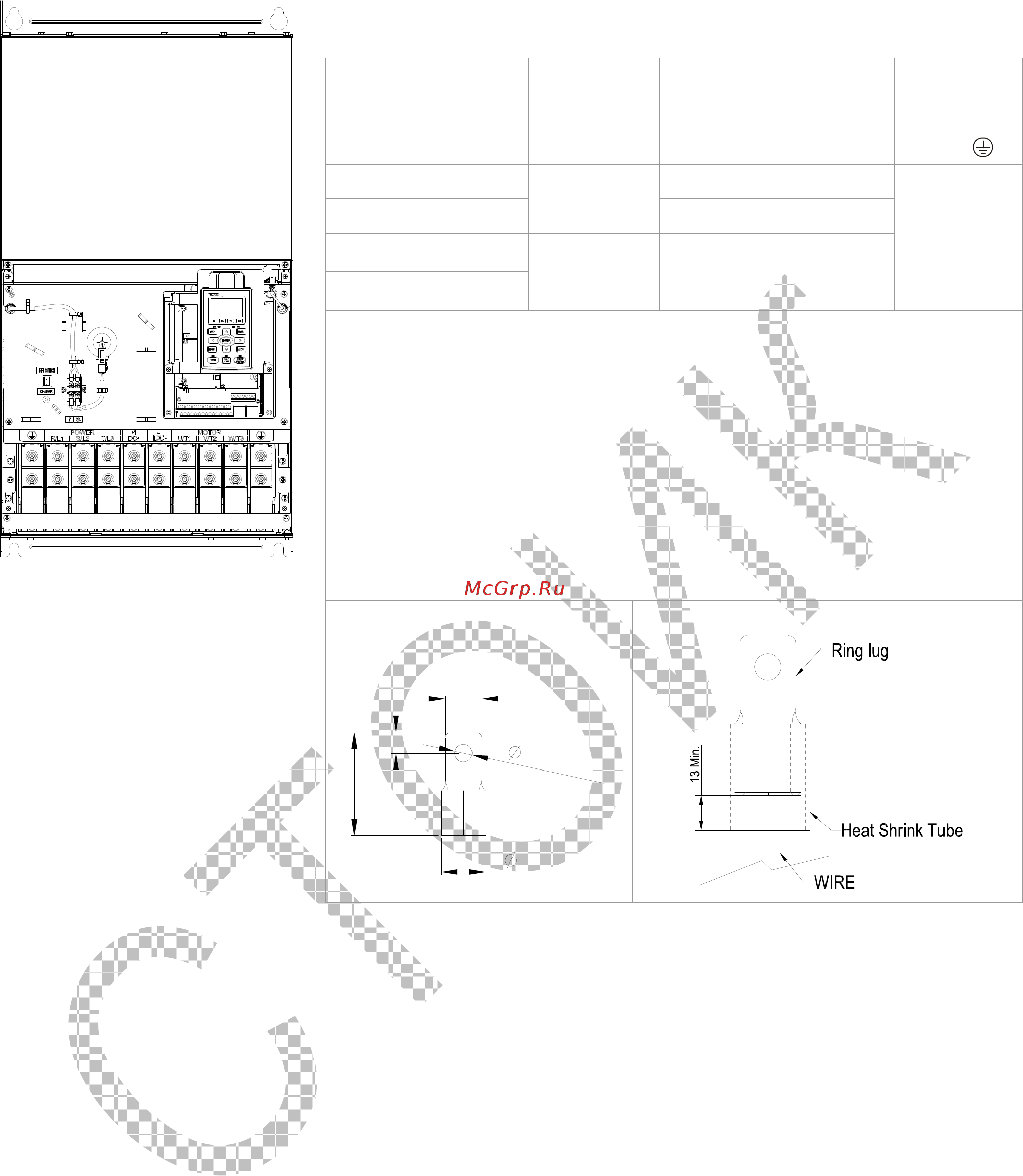

Типоразмер F
Силовые клеммы:
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, +1/DC+, -/DC-
Модели
Макс.
сечение
проводов
Мин. сечение
проводов
Мин.
сечение
проводов
для
VFD1600CP43A-00
300MCM*2
(150 мм
2
*2)
4/0AWG*2(120 мм
2
*2)
4/0AWG*2
(120 мм
2
*2)
VFD1850CP43B-00 300MCM*2 (150 мм
2
)
VFD1600CP43A-21
4/0AWG*2
(120 мм
2
*2)
4/0AWG*2 (120 мм
2
*2)
VFD1850CP43B-21
1. Момент затяжки (±10%): M8, 180 кг*см (156.2 ф*д., 17.65 Нм)
2. При окружающей температуре 40℃ провода должны быть
только медные 600В, 75℃ или 90℃.
3. При окружающей температуре выше 40℃ провода должны
быть только медные 600В, 90℃ и выше.
4. VFD1850CP43A-21: использовать провода 600В, 90 ℃.
4. При использовании кольцевых клеммных наконечников
руководствуйтесь размерами на рис. 1.
5.
На рис. 2 дана спецификация термоусадочной трубки в
соответствие с UL (600C, YDPU2).
Рис. 1 Рис. 2
31MAX.
8
.
2
M
I
N
.
26.5MAX.
70MAX.
16
+0
-4
