Глава 3 РаспаковкаVFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
3-13

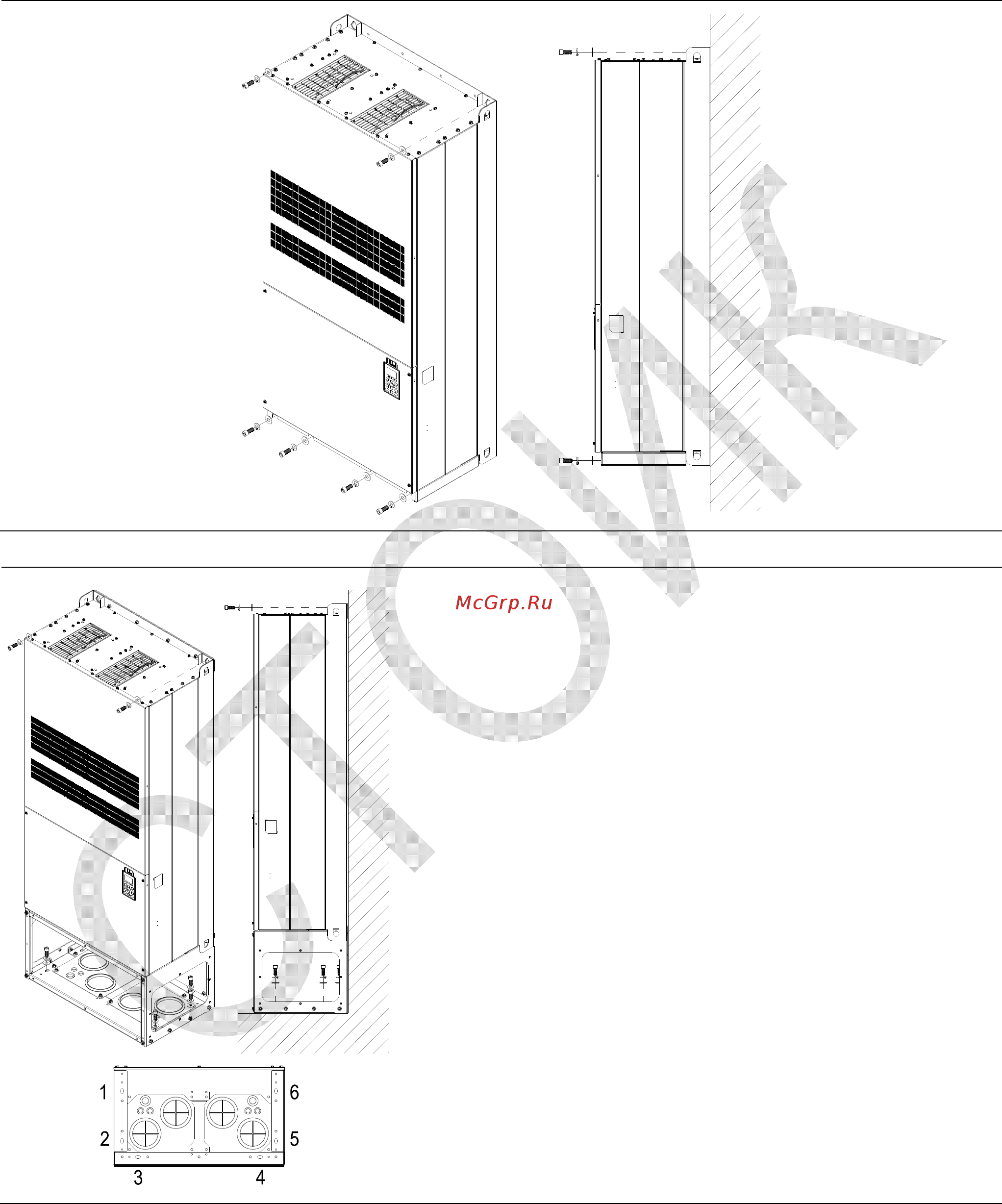

Типоразмер H Крепление преобразователя
(VFDXXXXCPXXA-00)
Винт: M12*6
Момент затяжки: 340-420 кг*см [295.1-364.6 фунт*дюйм]
(VFDXXXXCPXXC-00) & (VFDXXXXCPXXC-00)
Крепление преобразователя изнутри.
Винт: M12*8
Момент затяжки: 340-420 кг-см [295.1-364.6
фунт*дюйм]
