Глава 10 Пульты управленияVFD-CP2000
Перевод и адаптация ООО «НПО «СТОИК ЛТД» (495) 661-24-41 www.stoikltd.ru
10-16

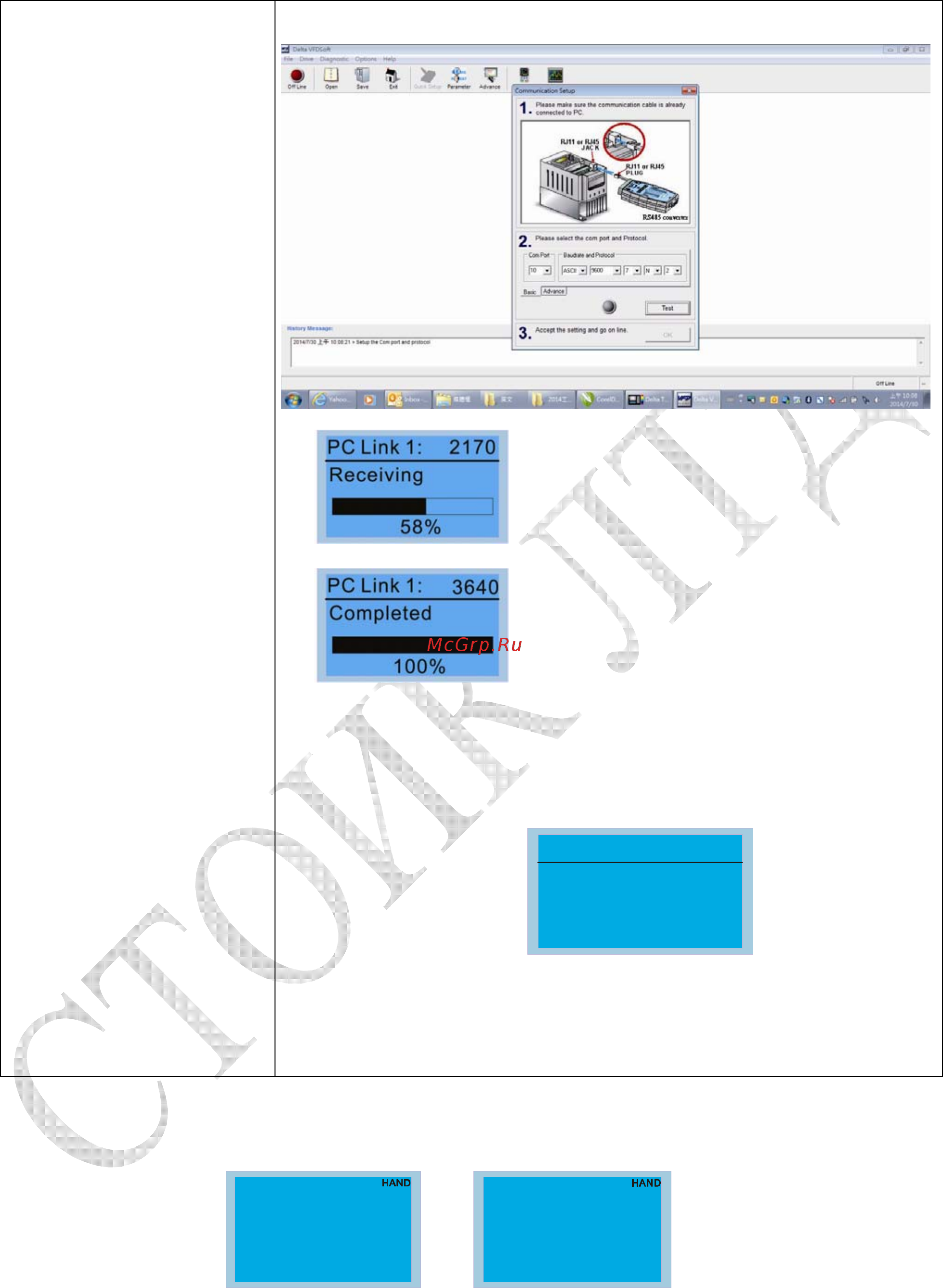

Выберите коммуникационный порт и кликните OK
Начнется процесс копирования набора
параметров из пульта.
Экран завершения копирования
Примечания:
1. При возникновении ошибки связи на экран будет выведено
сообщение “Time Out”.
PC Link
Time Out
Press "ESC"back
to MENU
2. Для выбора пользовательской заставки и главной страницы
необходимо проверить их наличие в памяти. Если
пользовательская страница еще не загружена в KPC-CC01, то в
качестве заставки и станицы пользователя будет выводиться
пустой экран.
Другие экраны
При возникновении ошибки работы ПЧ на экран будет выведена соответствующая информация. Например:
ocA
Oc at accel
Fault
CE01
Comm. Error 1
Warning
1. Нажмите ENTER и RESET. Если ПЧ не реагирует на кнопки или сообщение появляется вновь, обратитесь
к поставщику. Для просмотра значений шины DC, выходного тока и напряжения при аварии нажмите
“MENU” (Меню)
“Fault Record” (Записи об ошибках).
2. Нажмите ENTER вновь, если экран вернулся к гл. странице, то ошибка успешно была сброшена.
3. Светодиодная подсветка будет мигать до тех пор, пока ошибка или предупреждение не будут сброшены.
4. Записи об авариях:
Сохраняются до 6 записей о последних авариях (версия пульта до V1.02) или 20
