![Delta Electronics VFD750CP43B-21 [395/604] Рис 12 4 диаграмма включения двигателей при каскадном управлении с переменным](/img/pdf.png)
Delta Electronics VFD750CP43B-21 [395/604] Рис 12 4 диаграмма включения двигателей при каскадном управлении с переменным
![Delta Electronics VFD750CP43B-21 [395/604] Рис 12 4 диаграмма включения двигателей при каскадном управлении с переменным](/views2/1474144/page395/bg18b.png)
Глава12 Описание параметровVFD-CP2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
12-151

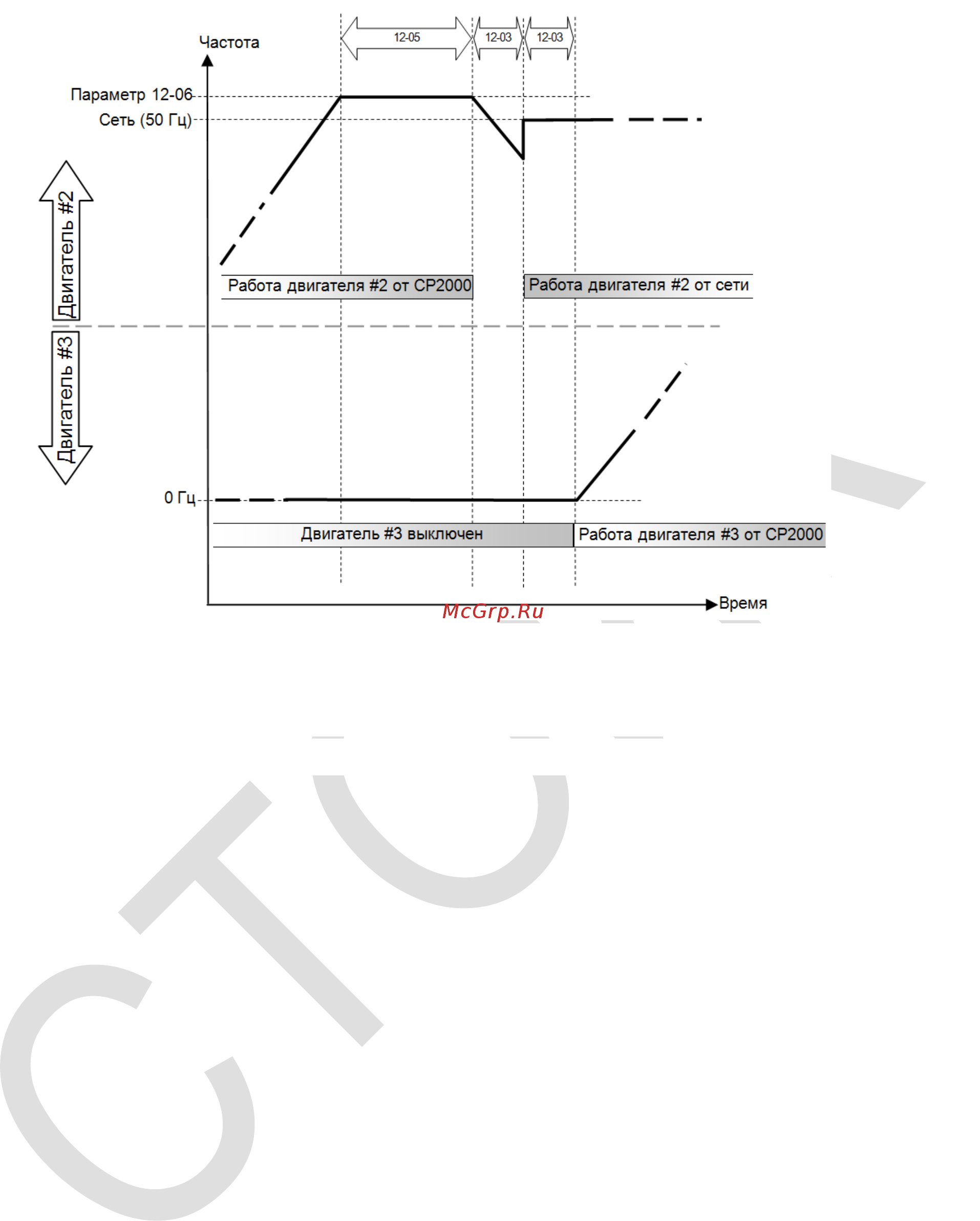

Рис. 12-4: Диаграмма включения двигателей при каскадном управлении с переменным
мастером (ПИД) - Увеличение расхода/давления
