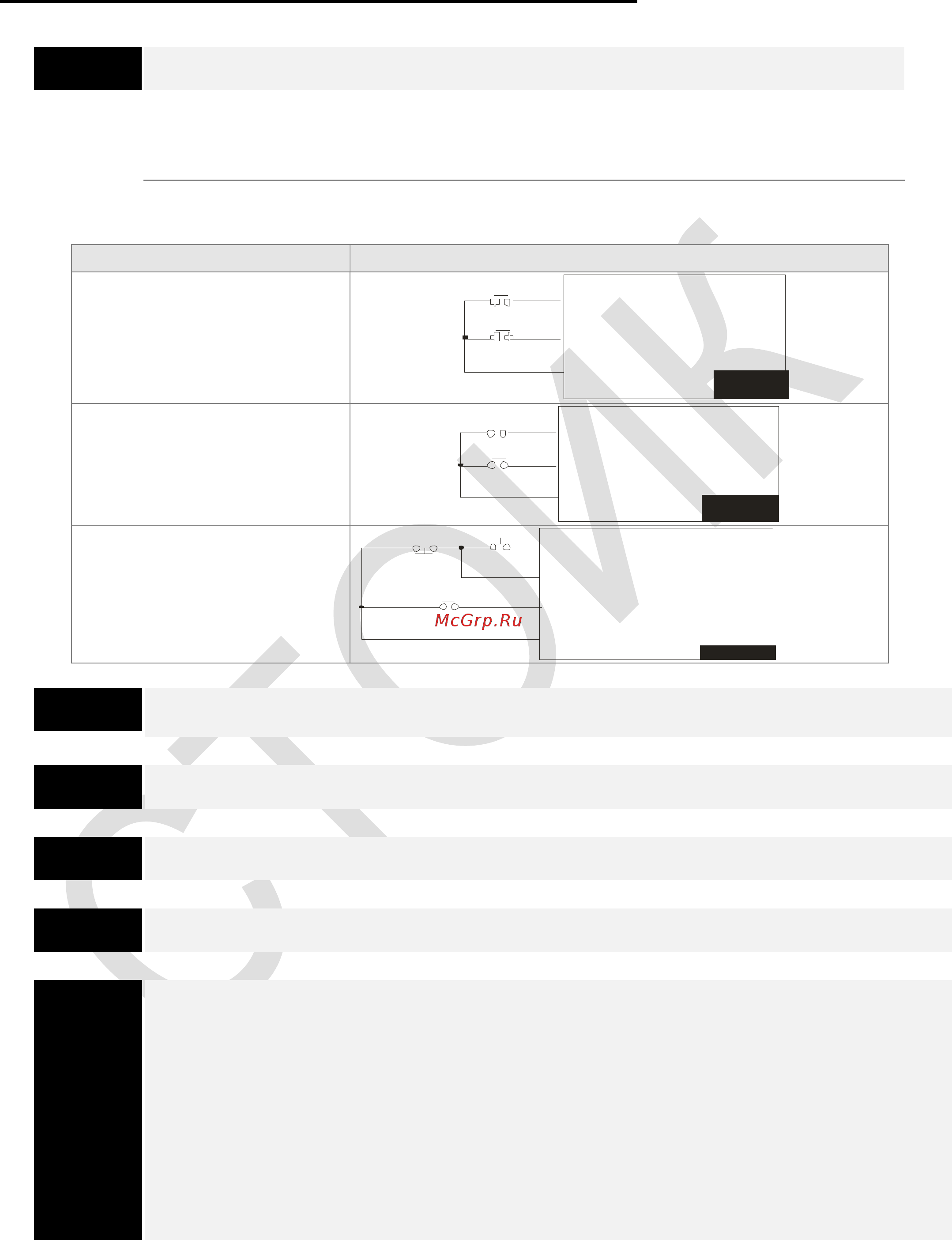

Глава 12 Описание параметров
VFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
12-28
Группа 2 Параметры дискретных входов/выходов
Параметры, отмеченные данным знаком, Вы можете менять во время работы двигателя.
02 − 00
Режим оперативного управления
Заводское значение: 0
Значения:
0: 2-х проводный режим 1
1: 2-х проводный режим 2
2: 3-х проводный режим
Этот параметр задает способ управления приводом через входы. Возможны три различные
схемы управления приводом по дискретным входам:
02-00
Схема подключения к дискретным входам
Значение 0
2-х проводный режим 1
FWD/STOP (Вперед/Стоп)
REV/STOP (Назад/Стоп)
FWD:("OPEN":STOP)
("CLOSE":FWD)
REV:("OPEN": STOP)
("CLOSE": REV)
VFD-CP
DCM
FWD/STOP
REV/STOP
Значение 1
2-х проводный режим 2
RUN/STOP (Пуск/Стоп)
REV/FWD (Вперед/Назад)
FWD:("OPEN":STOP)
("CLOSE":RUN)
REV:("OPEN": FWD)
("CLOSE": REV)
VFD-CP
DCM
RUN/STOP
FWD/REV
Значение 2: 3-х проводный
режим
FWD "CLOSE":RUN
MI1 "OPEN":STOP
REV/FWD "OPEN": FWD
"CLOSE": REV
VFD-CP
DCM
STOP
REV/FWD
RUN
02 − 01
Многофункциональный дискретный вход 1 (MI1). При параметре 02-00 = 2: 3-х
проводный режим, вход M1 используется для подачи команды "СТОП"
Заводское значение: 1
02 − 02
Многофункциональный дискретный вход 2 (MI2)
Заводское значение: 2
02 − 03
Многофункциональный дискретный вход 3 (MI3)
Заводское значение: 3
02 − 04
Многофункциональный дискретный вход 4 (MI4)
Заводское значение: 4
02 − 05
Многофункциональный дискретный вход 5 (MI5)
02 − 06
Многофункциональный дискретный вход 6 (MI6)
02 − 07
Многофункциональный дискретный вход 7 (MI7)
02 − 08
Многофункциональный дискретный вход 8 (MI8)
02 − 26
Дискретный вход платы расширения (MI10)
02 − 27
Дискретный вход платы расширения (MI11)
