Глава 3 РаспаковкаVFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
3-5

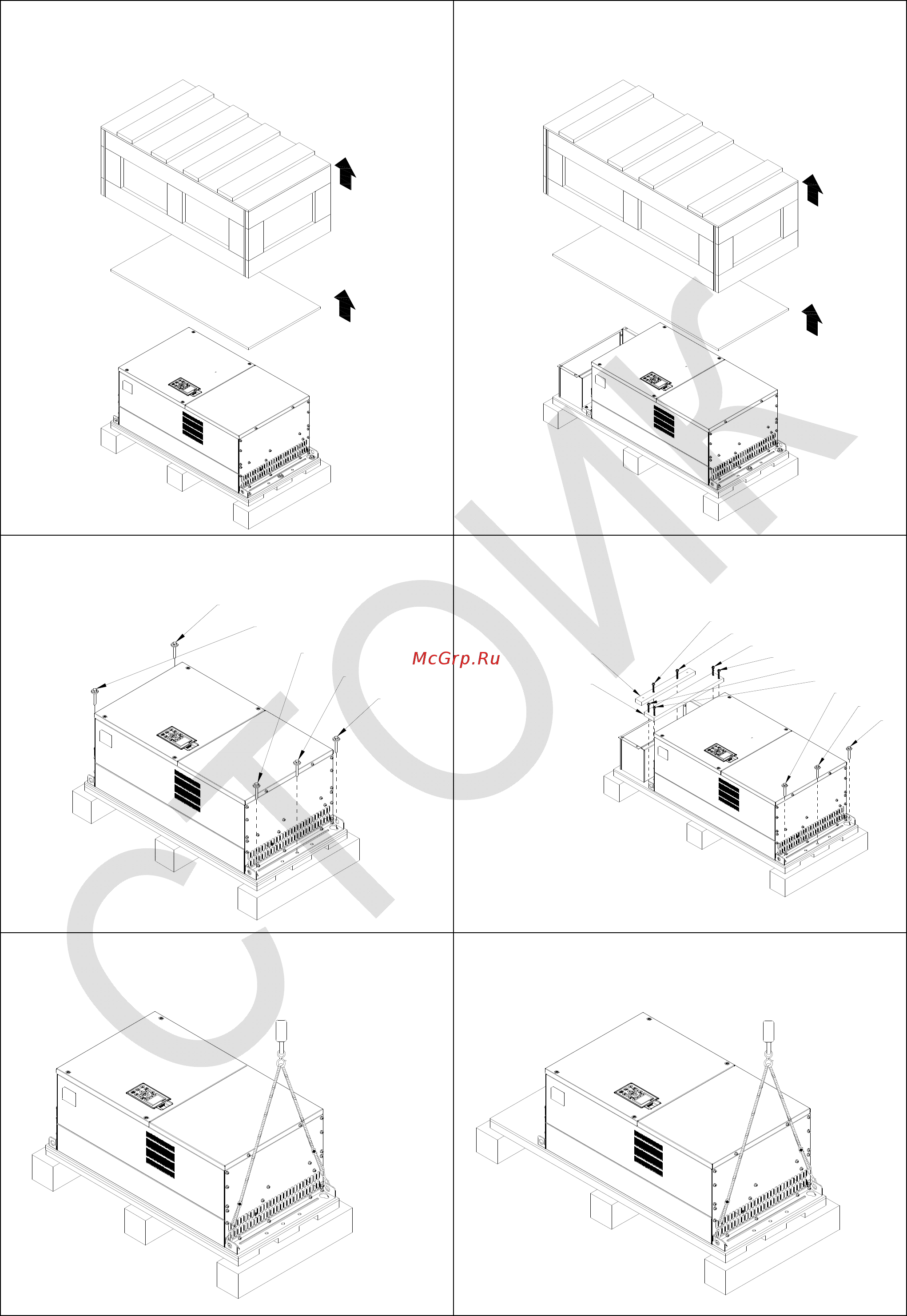

Снимите крышку ящика, извлеките
пенопластовые уплотнители и техническую
документацию.
Снимите крышку ящика, извлеките
пенопластовые и резиновые уплотнители и
техническую документацию.
Открутите 5 винтов, закрепляющих преобразо-
ватель на паллете, как показано на рис.
Открутите 9 винтов, закрепляющих преобразо-
ватель на паллете и удалите 2 деревянные
планки
Снимите преобразователь с паллеты,
закрепившись за специальные отверстия.
После этого он готов к монтажу.
.
Снимите преобразователь с паллеты,
закрепившись за специальные отверстия.
После этого он готов к монтажу.
1
2
3
4
5
1
2
3
4
5
6
7
8
9
wood plate1
wood plate2
