Глава 10 Пульты управления VFD-CP2000
Перевод и адаптация ООО «НПО «СТОИК ЛТД» (495) 661-24-41 www.stoikltd.ru
10-13

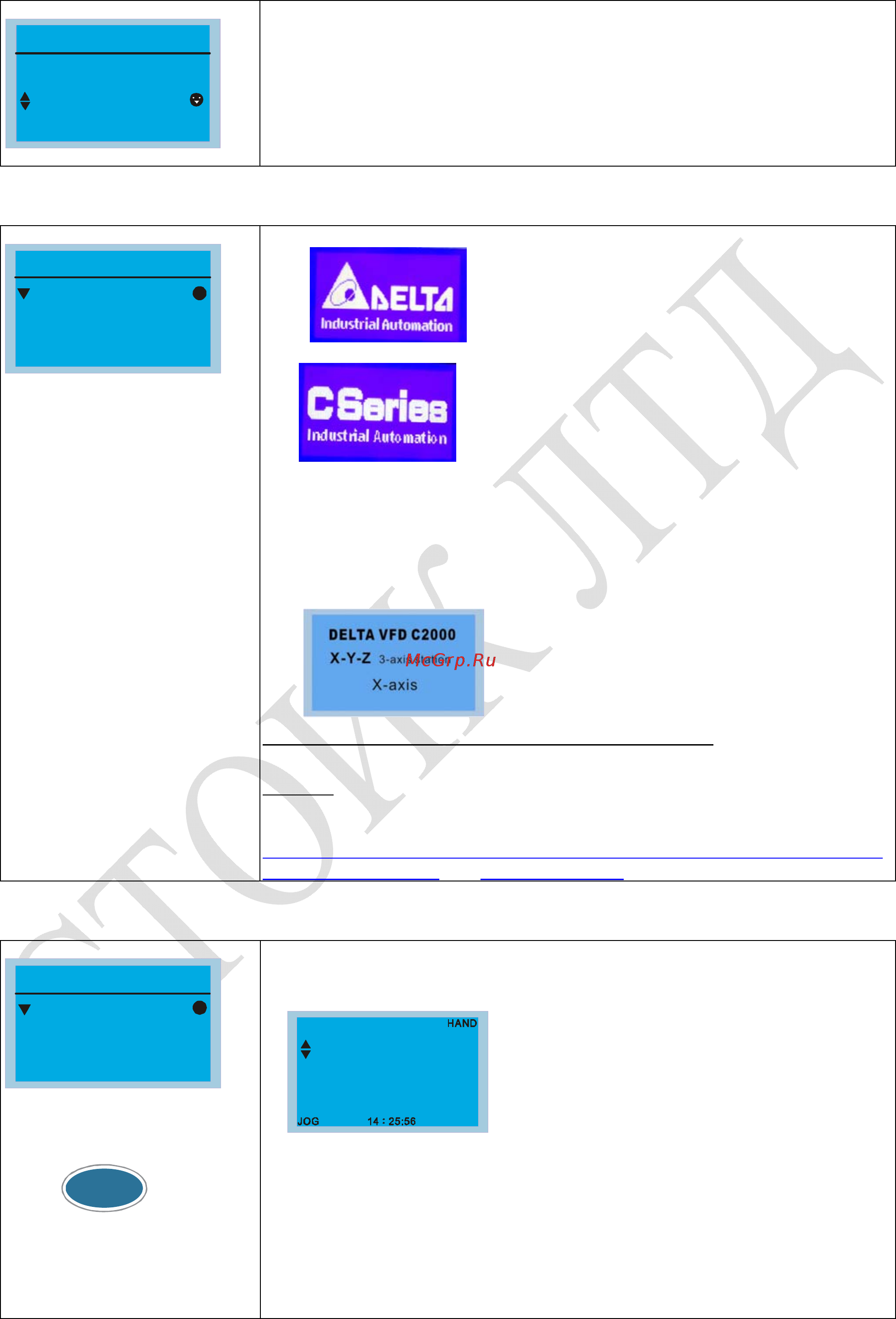

10. Язык
1:English
2:
3:
繁體中文
簡體中文
Language
Выбор языка меню
1. English
2. 繁體中文
3. 简体中文
4. Türkçe
5. Русский
6. Español
7. Português
8. français
11. Выбор заставки
1.Default 1
2.Default 2
3.User define
Start-up
1. Заставка по умолчанию 1: Логотип DELTA
2. Заставка по умолчанию 2: Текст DELTA
3. Заставка пользователя: для создания индивидуальной заставки
потребуются дополнительные принадлежности (ПО TPEditor и
USB/RS-485 коммуникационный интерфейс-IFD6530)
Установленная на компьютере программа TPEditor позволяет
создавать пользовательский дизайн заставки. Если TPEditor не
установлен, то в качестве заставки пользователя будет выводиться
пустой экран.
USB/RS-485 коммуникационный интерфейс-IFD6530
См. описание в Главе 07 Аксессуары.
TPEditor
Инструкция по установке TPEditor приведена на стр. 10-16, а
последняя версия программы TPEditor V1.60 доступна на сайте:
http://www.delta.com.tw/ch/product/em/download/download_main.asp?act=3
&pid=1&cid=1&tpid=3 или www.deltronics.ru
12. Главная страница
1.Default
2.User define
Main Page
ENTER
Нажмите
для выбора пункта
1. Страница по умолчанию
Страница по умолчанию и ее модификации расположены в следующей
последовательности:
F
H
A
60.00Hz
0.00
0.00Hz
F 600.00Hz >>> H >>> A >>> U (по кругу)
2. Заставка пользователя: для создания индивидуальной заставки
потребуются дополнительные принадлежности (ПО TPEditor и
USB/RS-485 коммуникационный интерфейс-IFD6530)
Установленная на компьютере программа TPEditor позволяет
создавать пользовательский дизайн заставки. Если TPEditor не
установлен, то в качестве заставки пользователя будет выводиться
пустой экран.
