Часть 5 Силовое подключение VFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
5-10
Типоразмер E
Силовые клеммы:
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3,
, +1/DC+, -/DC-
Модели
Макс.
сечение
проводов
Мин. сечение проводов
VFD550CP23A-00
4/0AWG*2
(120 мм
2
*2)
2/0AWG*2 (70 мм
2
*2)
VFD750CP23A-00 3/0AWG*2 (95 мм
2
*2)
VFD900CP23A-00 4/0AWG*2 (120 мм
2
*2)
VFD1100CP43A-00
2/0AWG*2 (70 мм
2
*2) VFD1320CP43B-00
VFD550CP23A-21
VFD750CP23A-21 3/0AWG*2 (95 мм
2
*2)
VFD900CP23A-21 4/0AWG*2 (120 мм
2
*2)
VFD1100CP43A-21
2/0AWG*2 (70 мм
2
*2)
VFD1320CP43B-21
1. Момент затяжки (±10%): M8, 200 кг*см (173 ф*д., 19.6 Нм)
2. При окружающей температуре 40℃ провода должны быть
только медные 600В, 75℃ или 90℃.
При окружающей температуре выше 40℃ провода должны
быть только медные 600В, 90℃ и выше.

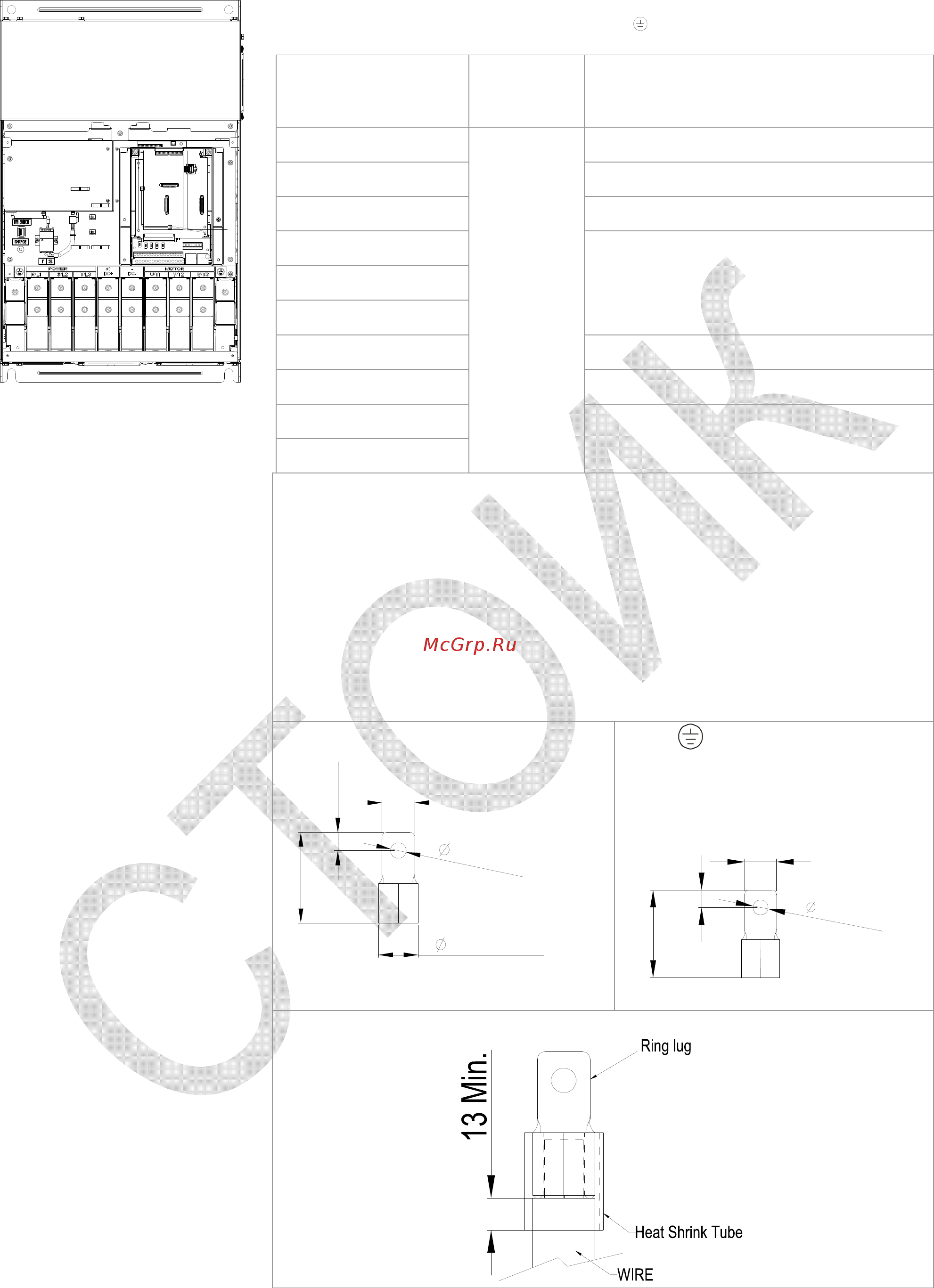

3. При использовании кольцевых клеммных наконечников
руководствуйтесь размерами на рис. 1 и 2.
4. На рис. 3 дана спецификация
термоусадочной трубки в
соответствие с UL (600C, YDPU2).
Рис. 1
Рис. 2
E
Рис. 3
Incorrect installation may
result in damage to option
or inver ter. Pleas e ref er to
operation manual for
installation instructions.
警告
錯誤的安裝將會導
致變頻器及選配品
損壞，安裝前請務
必參閱使用手冊後
才進行裝配。
31MAX.
8
.
2
M
I
N
.
26.5MAX.
70MAX.
16
+0
-4
8
.
2
M
I
N
.
65.0MAX.
17.0MAX.
28.0MAX.
