Глава 12 Описание параметров
VFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
12-110
07 − 14
Зарезервировано
07 − 15
Задержка при разгоне
Заводское значение: 0.00
Значения:
0.00~600.00 сек.
07 − 16
Частота задержки при разгоне
Заводское значение: 0.00
Значения:
0.00~599.00 Гц
07 − 17
Задержка при замедлении
Заводское значение: 0.00
Значения:
0.00~600.00 сек.
Параметры 07-15 … 07-18 могут обеспечить предотвращение возникновение ошибок «OV» и
«OC» при тяжёлой нагрузке двигателя.
07 − 18
Частота задержки при замедлении
Заводское значение: 0.00
Значения:
0.00~599.00 Гц

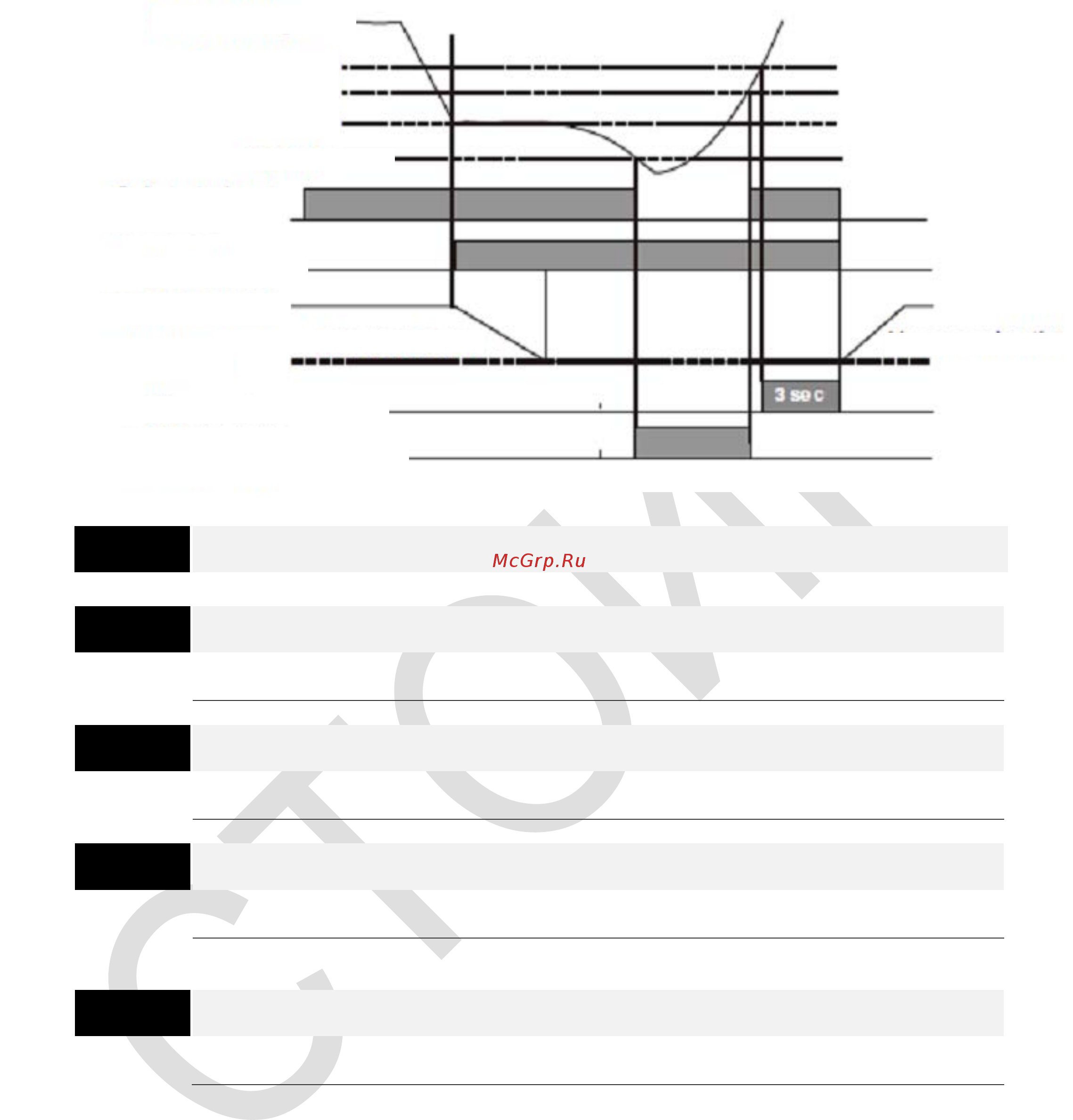

Напряжение восстановления dEb
Включение функции dEb
Мин. допустимое напряжение на шине DC
Зарядное реле
Выходная частота
Выход с функцией 10 "Предупреждение
о пониженном напряжении"
Напряжение шины DC
Напряжение восстановления на шине
DC (параметр 06-00 = 60 В)
Уровень включения функции dEb
Задержка отключения функции dEb
Автоматическое замедление
Линейный разгон
0 Гц
