Глава12 Описание параметровVFD-CP2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
12-157
Каскадное управление с постоянным мастером (ПИД)
В этом режиме CP2000 может управлять от 1 до 8 двигателями, что позволяет постоить
систему с переменным в широком диапазоне значений расходом или давлением.
CP2000 управляет одним главным двигателем, а остальные подключаются с помощью
магнитных пускателей напрямую к питающей сети и по мере необходимости включаются с
полной выходной мощностью. При регулировании расхода насосы/вентиляторы подключаются
параллельно. При регулировании давления насосы/компрессоры подключаются
последовательно.
Если необходимо увеличить расход или давление, CP2000 разгоняет главный двигатель от 0
Гц до максимальной рабочей частоты. Если необходимо, CP2000 будет последовательно
подключать дополнительные двигатели к сети. См. рис. 12-8 и 12-9.

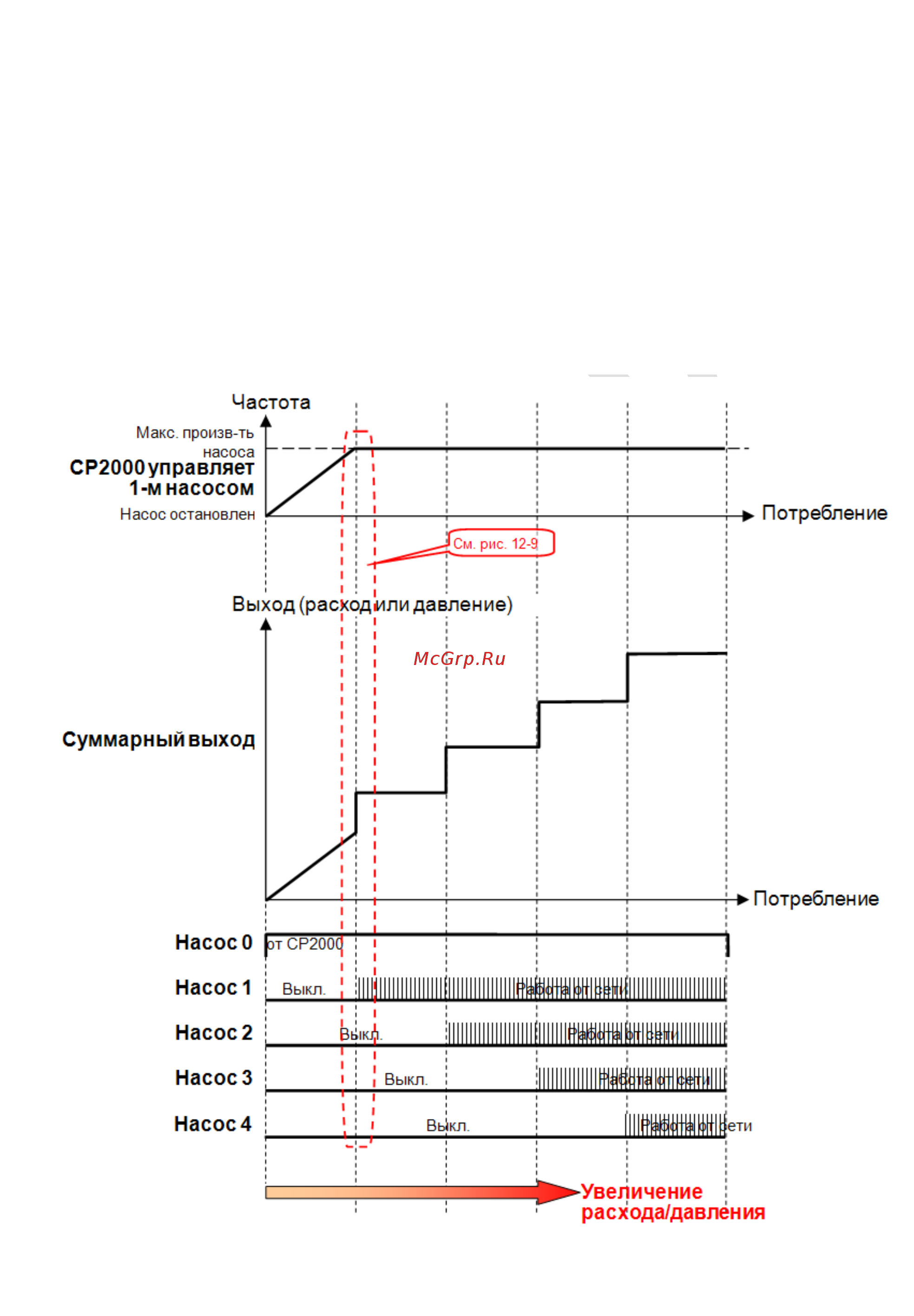

Рис. 12-8: Диаграмма работы каскадного управления с постоянным мастером (ПИД) -
Увеличение расхода/давления
