Глава 3 Распаковка VFD-CP2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
3-18
Содержание
- Оглавление vfd cр2000 2
- Указания по безопасности пожалуйста прочитайте перед началом монтажа 2
- Оглавление vfd cр2000 3
- Оглавление 5
- Оглавление vfd cр2000 5
- 1 паспортная табличка 7
- Глава 1 введение 7
- Получение и проверка 7
- 2 модель преобразователя 8
- 3 серийный номер 1 3 серийный номер 8
- Глава 1 введение vfd cр2000 8
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 8
- 4 1 расположение сервисной наклейки с кодом 9
- 4 2 сервисная наклейка 9
- 4 сервисная поддержка с помощью мобильного устройства 9
- Введите в строку поиска https service deltaww com ia repair и нажмите enter 9
- Введите информацию в полях отмеченных оранжевой звездочкой 9
- Введите капчу и нажмите submit 9
- Используйте смартфон со сканером qr кодов 9
- Найдите сервисную наклейку с qr кодом как показано выше 9
- Не можете найти qr код 9
- Откройте браузер на компьютере или смартфоне 9
- Отсканируйте qr код 9
- Перейдите на сайт сервисной службы delta 9
- Сервисная наклейка находится в нижнем левом углу на той стороне где устанавливается пульт 9
- Типоразмеры a h 9
- Управления как показано на рисунке ниже 9
- 5 отключение внутреннего рч эмс фильтра перемычка rfi 10
- Типоразмер a c 10
- Важная информация об организации заземления 11
- Вытащите перемычку вручную ослабление винтов не производится 11
- Для обеспечения безопасности персонала обеспечения надлежащей работы и снижения уровня 11
- З аземление преобразователя двигателя и подключенного к ним оборудования выполняется 11
- Типоразмер d0 h 11
- Требованиями пуэ 11
- Электромагнитных помех заземление пч и двигателя должны быть выполнены в соответствии с 11
- Caution 13
- 6 размеры 14
- Detail a mounting hole 15
- Detail b mounting hole 15
- See detail a 15
- See detail b 15
- Vfd075cp23a 21 vfd110cp23a 21 vfd150cp23a 21 vfd110cp43b 21 vfd150cp43b 21 15
- Vfd075cp53a 21 vfd110cp53a 21 vfd150cp53a 21 15
- Vfd185cp43b 21 vfd110cp4eb 21 vfd150cp4eb 21 vfd185cp4eb 21 vfd055cp53a 21 15
- А монтажное отверстие 15
- В монтажное отверстие 15
- Типоразмер 15
- Типоразмер b 15
- Detail a mounting hole 16
- Detail b mounting hole 16
- See detail a 16
- See detail b 16
- Vfd185cp23a 21 vfd220cp23a 21 vfd300cp23a 21 vfd220cp43a 21 vfd300cp43b 21 16
- Vfd220cp63a 21 vfd300cp63a 21 vfd370cp63a 21 16
- Vfd370cp43b 21 vfd220cp4eb 21 vfd300cp4eb 21 vfd370cp4eb 21 vfd185cp63a 21 16
- А монтажное отверстие 16
- В монтажное отверстие 16
- См а 16
- См в 16
- Типоразмер 16
- Типоразмер c 16
- D0 1 280 17
- А монтажное отверстие 17
- В монтажное отверстие 17
- См а 17
- См в 17
- Типоразмер d 17
- Типоразмер w h1 d w1 h2 h3 d1 d2 s1 s2 17
- Detail a mounting hole detail b mounting hole 18
- See detail a 18
- See detail b 18
- А монтажное отверстие 18
- В монтажное отверстие 18
- См а 18
- См в 18
- Типоразмер d 18
- Frame_d1 19
- Vfd370cp23a 00 vfd450cp23a 00 vfd750cp43b 00 vfd900cp43a 00 vfd450cp63a 00 19
- Vfd370cp23a 21 vfd450cp23a 21 vfd750cp43b 21 vfd900cp43a 21 vfd450cp63a 21 19
- Vfd550cp63a 00 19
- Vfd550cp63a 21 19
- Размер d1 19
- См а 19
- См в 19
- Типоразмер d 19
- Frame_d2 20
- Размер d2 20
- См а 20
- См в 20
- Frame_e1 21
- Vfd550cp23a 00 vfd750cp23a 00 vfd900cp23a 00 vfd1100cp43a 00 vfd1320cp43b 00 21
- Vfd550cp23a 21 vfd750cp23a 21 vfd900cp23a 21 vfd1100cp43a 21 vfd1320cp43b 21 21
- Vfd750cp63a 00 vfd900cp63a 00 vfd1100cp63a 00 vfd1320cp63a 00 21
- Vfd750cp63a 21 vfd900cp63a 21 vfd1100cp63a 21 vfd1320cp63a 21 21
- Размер е1 21
- См а 21
- См в 21
- Типоразмер e 21
- Frame_e2 22
- Размер 22
- Размер е2 22
- См а 22
- См в 22
- Типо 22
- Frame_f1 23
- Vfd1600cp43a 00 vfd1850cp43b 00 vfd1600cp63a 00 vfd2000cp63a 00 23
- Vfd1600cp43a 21 vfd1850cp43b 21 vfd1600cp63a 21 vfd2000cp63a 21 23
- Глава 1 введение vfd cр2000 23
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 23
- Размер f1 23
- См b 23
- См а 23
- Типоразмер f 23
- Frame_f2 24
- Размер 24
- Размер f2 24
- См a 24
- См b 24
- Типо 24
- Frame_g1 25
- G1 vfd2200cp43a 00 vfd2800cp43a 00 vfd2500cp63a 00 vfd3150cp63a 00 g2 vfd2200cp43a 21 vfd2800cp43a 21 vfd2500cp63a 21 vfd3150cp63a 21 25
- Размер g1 25
- Типоразмер g 25
- Frame_g2 26
- Размер 26
- Размер g2 26
- Типо 26
- Frame_h1 27
- Vfd3150cp43a 00 vfd3550cp43a 00 vfd4000cp43a 00 vfd5000cp43a 00 27
- Vfd3150cp43c 00 vfd3550cp43c 00 vfd4000cp43c 00 vfd5000cp43c 00 27
- Vfd3150cp43c 21 vfd3550cp43c 21 vfd4000cp43c 21 vfd5000cp43c 21 27
- Размер н1 27
- Типоразмер h 27
- Frame_h2 28
- Размер н2 28

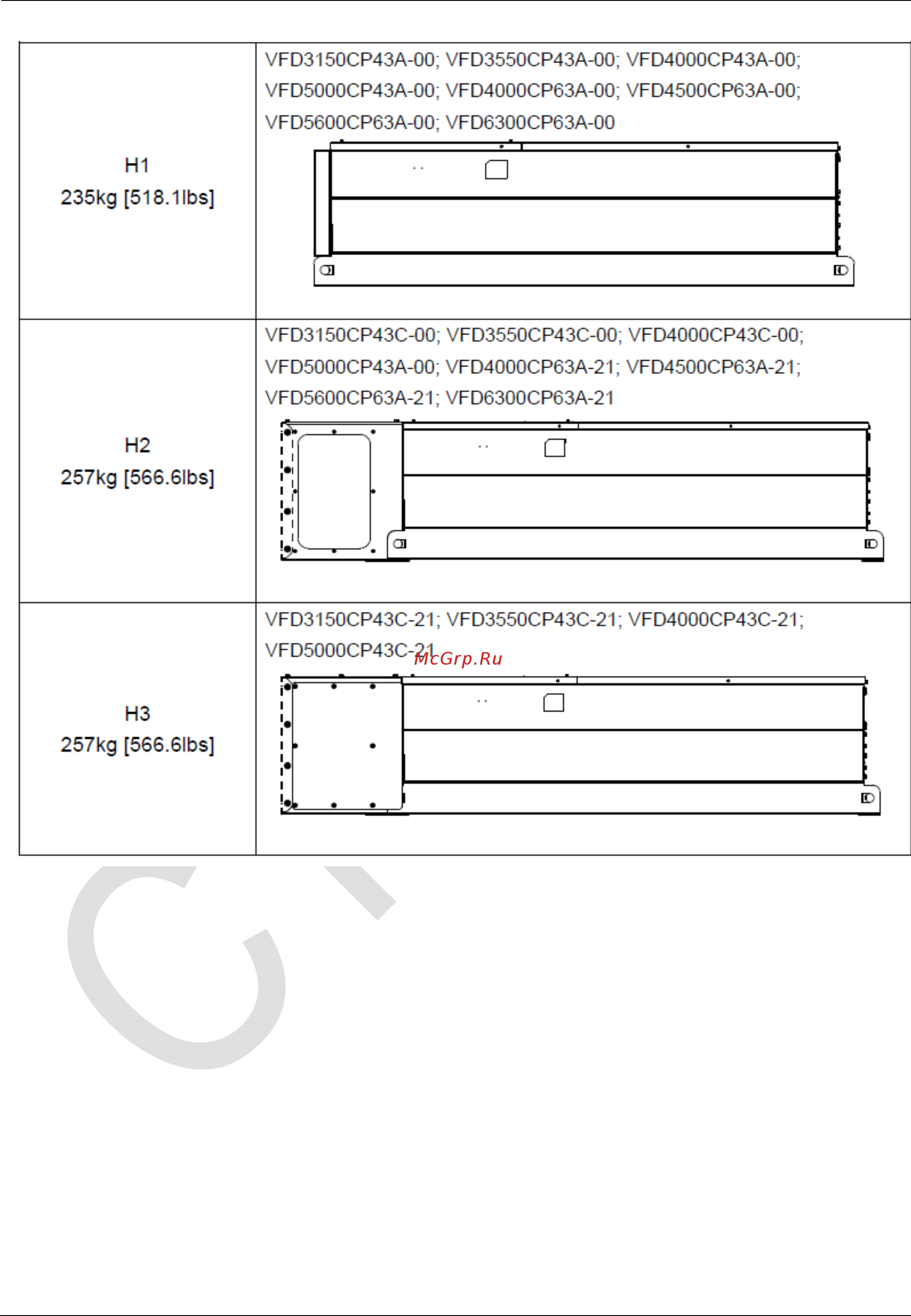

- Frame_h3 29
- Информация для заказчиков 33
- Глава 2 установка 34
- Общие замечания по установке 34
- Схемы показанные здесь приведены только для примера 34
- Глава 3 распаковка 40
- 2 3 4 5 6 7 8 9 44
- Wood plate1 44
- Wood plate2 44
- Документацию 49
- Открутите 6 винтов удалите 6 металлических и 6 пластиковых шайб как показано на рис ниже 49
- Снимите крышку ящика извлеките пенопластовые и резиновые уплотнители и техническую 49
- Типоразмер h ящик 3 vfdxxxxcpxxc 21 49
- Удалите 8 клипс сбоку ящика с помощью плоской отвертки см рис ниже 49
- Рис 2 50
- Vfdxxxxcpxxc 0 52
- Torque 340 420 кг см 295 364 53
- Винт m12 8 53
- Внешнее крепление преобразователя 53
- Фунт дюйм 53
- Транспортировочные отверстия 54
- Масса пч 56
- Глава 4 подключение 59
- Часть 4 подключение 59
- R l1 s l2 t l3 клеммы для подключения питающей электрической сети 3 фазы 64
- U t1 v t2 w t3 клеммы для подключения 3 фазного двигателя переменного тока 64
- Глава 5 силовое подключение 64
- При 6 проводном питании необходимо снять перемычки с клемм r s t 64
- Рисунок 01 типоразмеры a c 64
- Рисунок 02 типоразмер d0 и выше 64
- Терминал описание 64
- Часть 5 силовое подключение 64
- Клеммы для подключения внешнего дросселя постоянного тока тормозного резистора тормозного модуля и цепи dc 66
- Тормозной модуль 67
- Тормозной резистор 67
- 1 спецификация силовых клемм 68
- 2 монтаж силовых клемм 68
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 b1 b2 1 2 68
- Типоразмер a 68
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 b1 b2 1 2 70
- Типоразмер b 70
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 b1 b2 1 2 71
- Типоразмер c 71
- R l1 s l2 t l3 u t1 v t2 w t3 1 dc dc 72
- Силовые клеммы 72
- Типоразмер d0 72
- R l1 s l2 t l3 u t1 v t2 w t3 1 dc dc 73
- Силовые клеммы 73
- Типоразмер d 73
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 1 dc dc 74
- Типоразмер e 74
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 1 dc dc 75
- Типоразмер f 75
- Силовые клеммы 76
- Типоразмер g 76
- R 11 r12 s 21 s 22 t 31 t 32 77
- V t2 w t3 1 dc dc 77
- Для vfd5000cp43a 00 vfd5000cp43c 00 vfd5000cp43c 21 использовать провода 90 77
- Рис 1 77
- Рис 2 77
- Силовые клеммы 77
- Типоразмер h 77
- Клеммы для подключения внешнего дросселя постоянного тока тормозного резистора тормозного модуля и цепи dc 79
- Тормозной модуль 80
- Тормозной резистор 80
- Монтаж силовых терминалов 81
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 b1 b2 1 2 81
- Типоразмер a 81
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 b1 b2 1 2 82
- Типоразмер b 82
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 b1 b2 1 2 83
- Типоразмер c 83
- R l1 s l2 t l3 u t1 v t2 w t3 1 dc dc 84
- Силовые клеммы 84
- Типоразмер d0 84
- R l1 s l2 t l3 u t1 v t2 w t3 1 dc dc 85
- Силовые клеммы 85
- Типоразмер d 85
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 1 dc dc 86
- Типоразмер e 86
- Силовые клеммы r l1 s l2 t l3 u t1 v t2 w t3 1 dc dc 87
- Типоразмер f 87
- Силовые клеммы 88
- Типоразмер g 88
- R 11 r12 s 21 s 22 t 31 t 32 89
- V t2 w t3 1 dc dc 89
- Для vfd5000cp43a 00 vfd5000cp43c 00 vfd5000cp43c 21 использовать провода 90 89
- Рис 1 89
- Рис 2 89
- Силовые клеммы 89
- Типоразмер h 89
- Глава 6 клеммы управления 90
- Типоразмер e момент затяжки 12 15кг см10 13lb in слегка поднимите крышку вверх и потяните на себя 91
- Типоразмер f момент затяжки 12 15кг см10 13lb in слегка поднимите крышку вверх и потяните на себя 91
- Типоразмер g момент затяжки 12 15кг см10 13lb in слегка поднимите крышку вверх и потяните на себя 92
- Типоразмер h момент затяжки 14 16кг см12 5 13 9lb in слегка поднимите крышку вверх и потяните на себя 92
- Спецификация клемм управления 93
- Съемный клеммник каналов управления 93
- Fwd open stop close fwd rev open stop close rev 94
- Fwd stop 94
- Rev stop 94
- Vfd cp 94
- Глава 7 дополнительное оборудование 98
- Вся номенклатура тормозных модулей и резисторов для преобразователей частоты 99
- When ac drive is equipped with a dc reactor please read user manual to know th wiring method of input circuit of brake unit p do not connect input circuit n to the neutral point of the power system 100
- Глава 7 дополнительное оборудование vfd cр2000 100
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 100
- Multiple of current setting xln a 101
- Second 101
- Tripping time 101
- Время включения сек 101
- Коэффициент перегрузки по току 101
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 101
- Тепловое реле тепловое реле выбирается изходя из его перегрузочной способности стандартное время включения тормозных резисторов для c2000 состовляет 10 пв время включения 10сек рис ниже является примером пч для 406в 110квт для него требуется тепловое реле с перегрузочной способностью 260 в течение 10 сек и током 126a для этого подходит тепловое реле 50a свойства тепловых реле у различных производителей могут сильно различаться поэтому обязательно проверьте характеристики 101
- Автоматического выключателя a 102
- В соответствие с ul 508 параграф 45 часть a для 3 фазных приводов номинальный ток автоматического выключателя должен быть 1 6 2 6 кратным к входному току преобразователя частоты 102
- Модель рекомендуемый 102
- Рекомендуемые параметры автоматических выключателей 102
- Ток 102
- Фазы 230 в 3 фазы 460 в 102
- В модели 103
- Входной ток i a параметры предохранителя 103
- Для определения параметров и типа предохранителей для пч 103
- Допускается использовать быстродействующие плавкие предохранители с номиналами тока 103
- Легкая нагрузка 103
- Легкая нагрузка норм нагрузка i a bussmann p n 103
- Меньше чем указаны в таблице 103
- Нагрузка i a тяж нагрузка 103
- Норм 103
- Обратитесь к поставщику 103
- Рекомендуемые параметры и типы предохранителей 103
- В 50 60гц 3 фазный 104
- Глава 7 дополнительное оборудование vfd cр2000 104
- Длительный 104
- Импеданс 104
- Индуктив 104
- Й ток 104
- Макс 104
- Номинальны 104
- Ность мгн 104
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 104
- Рекомендуемые параметры сетевых и моторных дросселей 104
- Ток а 104
- В 50 60гц 3 фазный 105
- Длительный 105
- Импеданс 105
- Индуктив 105
- Макс 105
- Номинальный 105
- Ность мгн 105
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 105
- Ток 105
- Ток а 105
- В 50 60гц 3 фазный 106
- Длина кабеля двигателя 1 при питании двигателя от преобразователя частоты обмотки двигателя будут подвергаться импульсным перенапряжениям которые обусловлены высокой частотой переключения igbt транзисторов инвертора и емкостью кабеля двигатели подключенные к пч и установленные на значительном расстоянии от него часто выходят из строя из за пробоя изоляции вызванного импульсными перенапряжениям для предотвращения этого следует принимать следующие меры 106
- Если к выходу пч подключено более одного двигателя полная длина проводов должна 106
- Используйте двигатели с повышенным классом изоляции обмоток применяйте фильтр моторный дроссель между пч и двигателем кабель между пч и двигателем должен быть как можно короче 2 не подключайте конденсаторы и грозозащитные разрядники к выходу пч 106
- Максимальная длина неэкранированного и экранированного моторного кабеля при использовании моторного дросселя и без него 106
- Оно может работать некорректно особенно с пч на 460в даже если длина моторного кабеля не превышает 50м используйте в этом случае моторный дроссель и или уменьшите несущую частоту шим параметр 00 17 несущая частота шим 106
- Определяться как сумма всех проводов соединяющих пч с каждым двигателем 106
- Поэтому может срабатывать защита от перегрузки по току и дисплей тока будет отображать неправильное значение а так же падение напряжения на длинном кабеле может привести к снижению момента развиваемого двигателем а худшем случае преобразователь частоты может выйти из строя 106
- При длинном моторном кабеле могут образовываться высокие емкостные токи утечки 106
- При использовании на выходе пч теплового реле o l для защиты двигателя от перегрузки 106
- В 50 60гц 3 фазный 107
- Фильтры радиопомех 108
- В 460 в 50 60 гц 110
- В дроссель постоянного тока 110
- Дроссели постоянного тока 110
- Для соответствия стандарту en 61800 3 системы электроприводов с регулируемой скоростью часть 3 стандартные требования к электромагнитной совместимости продукции и специальные методы испытаний рекомендуется использовать нижеприведенные эмс фильтры и фильтры радиопомех если пренебречь излучением в эфир непосредственно от пч то для соответствия классам c1 и с3 необходимо бороться только с кондуктивными помехами на точке подключения к сети и установка фильтра радиопомех на входе пч не требуется 111
- Фильтры электромагнитной совместимости 111
- Ниже приведены данные для пч c2000 со встроенным эмс фильтром по максимальной длине кабеля для соответствия требованиям электромагнитной совместимости 112
- En55011 1991 класс a группа 1 113
- En61000 6 4 113
- En61800 3 1996 a11 2000 113
- Environment restricted distribution общие меры обеспечения электромагнитной совместимости 113
- Все провода и кабели должны быть как можно короче 113
- Используйте экранированный кабель желательно с двойным экраном 113
- Корпус преобразователя частоты и корпус фильтра или их клеммы заземления должны иметь надежный контакт с металлическим основанием площадь контакта должна быть максимально возможная выбор и прокладка моторного кабеля неправильный выбор кабеля двигателя и его монтаж могут влиять на работу фильтра убедитесь что кабель двигателя выбран в соответствии с применяемым двигателем 113
- Места заземления должны быть очищены от краски и грязи для обеспечения надежного электрического соединения 113
- Металлическая монтажная панель должна быть заземлена 113
- Подключение рч emi фильтра 113
- Преобразователь частоты должен устанавливается на фильтр или как можно ближе к нему 113
- Преобразователь частоты и фильтр должны быть установлены на одном металлическом основании монтажной панели 113
- При слишком длинном моторном кабеле образуются высокие емкостные токи утечки что снижает эффективность эмс фильтра и вызывают его повышенный нагрев поэтому длина кабеля не должна превышать 30 м для пч типоразмера a и 50 м для пч типоразмера b и с 113
- Экран кабеля должен быть заземлен с обоих концов проводниками с минимальной длиной и максимальной контактной поверхностью 113
- Электрооборудование имеющее в своем составе преобразователь частоты может является источником помех в широком диапазоне частот и оказывать влияние на другое оборудование расположенное рядом при использовании фильтра электромагнитной совместимости его правильной установке и подключении большая часть помехоизлучения подавляется для получения наибольшего эффекта подавления помех мы рекомендуем использовать emi фильтры delta для наилучшего подавления помех при использовании фильтров емс выполните ниже приведенные рекомендации по установке и подключению в соответствии со стандартами 113
- Заземление экрана моторного кабеля 114
- Зачистите контактные поверхности 114
- Скоба металлическая панель 114
- Kpc ce01 115
- Пульт управления 115
- Размеры 116
- Монтажная панель монтажные скобы 117
- Принадлежности для монтажа панели mkc kppk 117
- Внешний вид 119
- Код заказа mkc dn1cb 119
- Код заказа mkc en1cb 119
- Код заказа mkc fn1cb 119
- Код заказа mkc gn1cb 119
- Кожухи клеммной колодки 119
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 119
- Типоразмер d для моделей 119
- Типоразмер e для моделей 119
- Типоразмер f для моделей 119
- Типоразмер g для моделей 119
- Монтаж 120
- Вентиляторные блоки 125
- Вентиляторы 125
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 125
- Глава 7 дополнительное оборудование vfd cр2000 126
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 126
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 127
- Глава 7 дополнительное оборудование vfd cр2000 128
- Демонтаж вентиляторов 128
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 128
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 129
- Глава 7 дополнительное оборудование vfd cр2000 130
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 130
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 131
- Глава 7 дополнительное оборудование vfd cр2000 132
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 132
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 133
- Глава 7 дополнительное оборудование vfd cр2000 134
- Для моделей типоразмер a f типоразмер a 134
- Наборы для фланцевого монтажа 134
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 134
- Монтаж mkc afm1 135
- Монтаж mkc afm 136
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 137
- Типоразмер b 137
- Монтаж mkc bfm 138
- Mkc cfm 139
- Перевод и адаптация ооо нпо стоик 495 661 24 41 www stoikltd ru 139
- Типоразмер c 139
- Монтаж mkc cfm 140
- Типоразмер d 141
- Типоразмер d e 142
- Типоразмер e 143
- Типоразмер f 144
- Usb rs 485 коммуникационный интерфейс ifd6530 145
- Типоразмер f установка 145
- В данную инструкцию возможно внесение изменения без предварительного уведомления пожалуйста обратитесь к поставщику или проверьте наличие обновлений на сайте http stoikltd ru или http www delta com tw product em control cm control_cm_main asp 146
- Введение 146
- Внимание внимание для программирования пульта управления kpc cc01 необходимо использовать коммуникационный интерфейс ifd6530 совместно с опциональным проводом удлинителем cbc kxft 3 ft 5ft 7ft 10ft 16f 146
- Внимательно прочитайте эту инструкцию перед установкой и использованием изделия 146
- Общие характеристики 146
- Предупреждение 146
- Применение и размеры 146
- Подготовка к установке драйвера 147
- Установка драйвера 148
- Индикация режимов работы 149
- Вопросам выбора проконсультируйтесь с поставщиком оборудования 150
- Глава 8 дополнительные платы 150
- Демонтаж передней панели типоразмер a b c усилие откручивания 8 10 кг см 6 8 lb in 150
- Для предотвращения повреждения пч перед подключением проводов пожалуйста снимите пульт 150
- И крышку см инструкцию ниже 150
- Опциональные устройства применяемые для расширения функциональности привода по 150
- Типоразмер d усилие откручивания 8 10 кг см 6 8 lb in 150
- Типоразмер e слегка поднять крышку вверх и потянуть на себя усилие откручивания 12 15 кг см 10 13lb in 150
- Типоразмер f усилие откручивания 12 15 кг см 10 13lb in 151
- Типоразмер g усилие откручивания 12 15 кг см 10 13lb in 151
- Типоразмер h усилие откручивания 14 16 кг см 12 5 13 9lb in 151
- Emc d42a 153
- Emc d611a 153
- Cmc mod01 154
- Emc r6aa 154
- Общий вид 155
- Разъем rj 45 155
- Сетевой интерфейс 155
- Слот для pg карт 155
- Слот для коммуникационных плат 155
- Слот для плат расширения входов выходов 155
- Съемный клеммник каналов управления 155
- Условия эксплуатации 155
- Характеристики 155
- Электрические параметры 155
- Выключите питание vfd cр2000 2 откройте переднюю крышку vfd cр2000 3 установите изолирующие проставки на базирующие штифты в слоте 1 см рис 3 и совместите два отверстия платы и базирующие штифты защелкните плату на штифтах см рис 4 4 после этого затяните винты с моментом затяжки 6 8 кг см 5 1 6 4 in lbs см рис 5 156
- Для подключения vfd c2000 к сети ethernet настройте коммуникационные параметры приведенные в таблице ниже после настройки данных параметров мастер сети сможет общаться с vfd c2000 и считывать записывать частоту и управляющие команды 156
- Коммуникационные параметры для подключения vfd cр2000 к сети ethernet 156
- Установка cmc mod01 в vfd cр2000 156
- Выключите питание vfd cр2000 2 выкрутите два винта см рис 6 3 освободите защелку вставьте шлицевую отвертку в паз и извлеките плату из защелки см рис 7 4 освободите другую защелку и извлеките плату см рис 8 157
- Удаление cmc mod01 из vfd cр2000 157
- Led индикация и устранение неисправностей 158
- Светодиодная индикация 158
- Устранение неисправностей 158
- Cmc pd01 159
- Разъем profibus dp 160
- Связь 160
- Условия эксплуатации 160
- Характеристики 160
- Электрические параметры 160
- Led индикация и устранение неисправностей 161
- На плате cmc pd01 расположены два светодиода светодиод power led показывает наличие питания светодиод наличие связи 161
- Подключение 161
- Разъем profibus dp 161
- Светодиод net 161
- Светодиод power 161
- Cmc dn01 162
- Led индикация и устранение неисправностей 163
- Контакт сигнал цвет описание 163
- На плате cmc dn01 расположены три светодиода светодиод power показывает наличие питания два двухцветных светодиода ms и ns показывают состояние сети и служат для диагностики неполадок 163
- Разъем devicenet 163
- Разъем подключения к преобразователю частоты 163
- Условия эксплуатации 163
- Электрические параметры 163
- Светодиод ns 164
- Светодиод power 164
- Состояние светодиода описание действия по устранению 164
- Светодиод ms 165
- Состояние описание действия по устранению 165
- Cmc eip01 166
- Rj 45 описание контактов 167
- Выключите электрическое питание пч 167
- Выключите электрическое питание пч 2 откройте переднюю крышку пч 3 установите изолирующие проставки на базирующие штифты в слоте 1 см рис 3 и совместите два отверстия платы и базирующие штифты защелкните плату на штифтах см рис 4 4 после этого затяните винты с моментом затяжки 6 8 кг см 5 1 6 4 in lbs см рис 5 167
- Контакт сигнал описание контакт сигнал описание 167
- Откройте крышку пч 167
- Платы cmc eip01 см рис 2 167
- Подключение 167
- Подключение cmc eip01 к vfd c2000 167
- Подключение cmc eip01 к сети 167
- Подключите сетевой кабель cat 5e к разъему rj 45 167
- Рис 2 167
- Условия эксплуатации 167
- Дес 168
- Дес функция 168
- Для подключения vfd c2000 к сети ethernet настройте коммуникационные параметры приведенные в таблице ниже после настройки данных параметров мастер сети сможет общаться с vfd c2000 и считывать записывать частоту и управляющие команды 168
- Значение параметра 168
- Коммуникационные параметры для подключения vfd c2000 к сети ethernet 168
- Описание 168
- Параметр 168
- Рис 3 рис 4 168
- Рис 5 168
- Led индикация и устранение неисправностей 169
- Выключите питание vfd c2000 2 выкрутите 2 винта см рис 6 3 освободите защелку вставьте шлицевую отвертку в паз и извлеките плату из защелки см рис 7 4 освободите другую защелку и извлеките плату см рис 8 169
- На плате cmc eip0 расположены два светодиода светодиод power показывает наличие питания link led показывает состояние сети и служит для диагностики неполадок 169
- Отключение cmc eip01 от vfd c2000 169
- Рис 6 рис 7 169
- Рис 8 169
- Светодиод состояние описание действия по устранению 169
- Светодиодная индикация 169
- Неисправность причина действия по устранению 170
- Устранение неисправностей 170
- Emc cop01 171
- Ma le fem ale 171
- Глава 9 технические характеристики cp2000 172
- Глава 9 технические характеристики cр2000 172
- Класс напряжения 460в 172
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 172
- Технические характеристики cp2000 172
- Глава 9 технические характеристики cр2000 173
- Класс напряжения 460в 173
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 173
- Глава 9 технические характеристики cр2000 174
- Общие характеристики 174
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 174
- Характеристики управления 174
- Gb t12668 2 175
- Глава 9 технические характеристики cр2000 175
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 175
- Условия эксплуатации хранения и транспортировки 175
- Глава 9 технические характеристики cр2000 177
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 177
- Рабочая температура и класс защиты 177
- Kpc cc01 179
- Kpc ce01 опция 179
- Глава 10 пульты управления 179
- Кнопка описание 179
- Описание функций пультов управления 179
- Описание светодиодов 180
- Светодиод описание 180
- F 60 0hz h 0 0hz a 0 0 182
- Start up 182
- Питание вкл 182
- Пульт управления работа с kpc cс01 182
- Для выбора пункта 183
- Копирование параметров 183
- Нажмите 183
- Описание маркеров 183
- Описание пунктов меню 183
- Параметры 183
- A 600 0hz 185
- Disable 2 plc run 3 plc stop 185
- Keypad locked 185
- Press enter to lock 185
- Fault record 187
- Gff 2 oca 3 oh 187
- Password input 187
- V f mode p00 07 187
- Password input 188
- Password input 02 password setting 03 control mode 188
- V f mode p00 07 188
- My mode 189
- Adjust setting value 190
- Bklt time min 190
- Contrast adjust 190
- Default 1 2 default 2 3 user define 191
- Default 2 user define 191
- English 2 3 191
- Main page 191
- Start up 191
- 繁體中文 簡體中文 191
- Pc link 192
- Pc link waiting 192
- Press enter to link 192
- Подключение к пк pc link 192
- Pc link time out press esc back to menu 194
- Другие экраны 194
- Дополнительные принадлежности для цифрового пульта rj45 провод удлинитель 195
- Tpeditor настройка основные функции 197
- Tpeditor позволяет редактировать до 256 страниц пульта с объемом 256 кб каждая страница может иметь до 50 простых объектов и до 10 коммуникационных инструкция по установке и использованиюtpeditor 197
- Редактирование заставки 197
- Редактирование главной старницы 200
- Пульт kpc cc01 коды аварий и их описание 205
- Ад асинхронный двигатель сдпм синхронный двигатель с постоянными магнитами 208
- Глава 11 сводная таблица параметро 208
- Глава 11 сводная таблица параметров 208
- Группа 00 параметры пользователя 208
- Данная глава содержит информацию о программируемых параметрах преобразователя включая 208
- Их заводские значения и возможный диапазон пользовательских значений редактирование 208
- Параметров возможно с помощью пульта управления 208
- Сводная таблица параметров 208
- Глава 11 сводная таблица параметро 209
- Глава 11 сводная таблица параметро 210
- Глава 11 сводная таблица параметро 211
- Глава 11 сводная таблица параметро 212
- Глава 11 сводная таблица параметро 213
- Глава 11 сводная таблица параметро 214
- Группа 01 базовые параметры 214
- Глава 11 сводная таблица параметро 215
- Глава 11 сводная таблица параметро 216
- Глава 11 сводная таблица параметро 217
- Группа 02 параметры конфигурации дискретных входов выходов 217
- Глава 11 сводная таблица параметро 218
- Глава 11 сводная таблица параметро 219
- Глава 11 сводная таблица параметро 220
- Глава 11 сводная таблица параметро 221
- Глава 11 сводная таблица параметро 222
- Группа 03 параметры конфигурации аналоговых входов выходов 222
- Глава 11 сводная таблица параметро 223
- Глава 11 сводная таблица параметро 224
- Глава 11 сводная таблица параметро 225
- Группа 04 параметры пошагового управления 225
- Глава 11 сводная таблица параметро 226
- Группа 05 параметры двигателя 226
- Глава 11 сводная таблица параметро 227
- Глава 11 сводная таблица параметро 228
- Глава 11 сводная таблица параметро 229
- Группа 06 параметры защиты 229
- Глава 11 сводная таблица параметро 230
- Глава 11 сводная таблица параметро 231
- Глава 11 сводная таблица параметро 232
- Глава 11 сводная таблица параметро 233
- Глава 11 сводная таблица параметро 234
- Глава 11 сводная таблица параметро 235
- Глава 11 сводная таблица параметро 236
- Группа 07 специальные параметры 236
- Глава 11 сводная таблица параметро 237
- Глава 11 сводная таблица параметро 238
- Группа 08 параметры пид регулятора 238
- Глава 11 сводная таблица параметро 239
- Группа 09 коммуникационные параметры 239
- Глава 11 сводная таблица параметро 240
- Глава 11 сводная таблица параметро 241
- Глава 11 сводная таблица параметро 242
- Группа 10 параметры обратной связи по скорости 242
- Параметр описание значения заводское значение 242
- Глава 11 сводная таблица параметро 243
- Параметр описание значения заводское значение 243
- Глава 11 сводная таблица параметро 244
- Глава 13 макросы пользовательские макросы 244
- Группа 12 параметры управления насосами и вентиляторами 244
- Глава 12 описание параметров 245
- Параметры привода 245
- Блокировка кнопок пульта 8 блокировка кнопок пульта 246
- Выбор начального экрана 246
- Глава 12 описание параметров vfd cр2000 246
- Заводское значение 0 заводское значение 0 246
- Значения значения 0 заданная частота f 246
- Значения значения 0 нет функции 246
- Индикация фактической выходной частоты h 1 индикация фактической выходной частоты h 246
- Номинальный выходной ток a 3 номинальный выходной ток a 246
- Параметр 00 02 7 позволяет удалить из памяти настройки для canopen slave 246
- Параметр 00 02 9 или 10 позволяет пользователю произвести сброс всех параметров на заводские значения если в параметре 00 08 установлен пароль то для сброса на заводские значения нужно будет ввести правильный пароль в параметр 00 07 246
- Параметр начальный экран на дисплее пульта при подаче питания на преобразователь содержание пользовательского экрана см в параметре 00 04 246
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 246
- Пользовательская настройка экрана u 2 пользовательская настройка экрана u 246
- При параметре 00 02 1 все параметры за исключением 00 02 00 08 и задания пароля могут только просматриваться изменение возможно только при вводе пароля если пароль предварительно установлен для изменения других параметров установите параметр 00 02 0 параметр 00 02 6 позволяет удалить из памяти программу плк включая сброс настроек плк для canopen master 246
- Пч на 460в 246
- Сброс canopen index ведомый 7 сброс canopen index ведомый 246
- Сброс параметров 246
- Сброс параметров на заводские значения для 50 гц 9 сброс параметров на заводские значения для 50 гц 10 сброс параметров на заводские значения для 60 гц 246
- Только чтение параметров 1 только чтение параметров 5 сброс счетчика квтч 246
- Удаление программы плк включая сброс canopen master index 6 удаление программы плк включая сброс canopen master index 246
- Ввод пароля 248
- Версия по software преобразователя 248
- Задание пароля 249
- 09 00 10 250
- Зарезервировано 250
- Режим управления скоростью 250
- Выбор режима работы 251
- Несущая частота шим 251
- Зарезервирован 252
- Источник задания частоты auto 252
- Источник команд управления auto 252
- Приоритет команд плк 252
- Память команд задания частоты из пульта 253
- Режим останова 253
- Управление направлением вращения двигателя 253
- Свойства параметра пользователя 254
- Значение параметра пользователя 255
- Макс значения отображаемых характеристик 255
- Параметры режима hand ручной 255
- Выбор управления локальное или удаленное 256
- Источник задания частоты hand 256
- 33 00 47 257
- Группа 1 базовые параметры 258
- Минимальная частота характеристики v f для двигателя 1 259
- Минимальное напряжение характеристики v f для двигателя 1 259
- Промежуточное напряжение 2 хар ки v f для двигателя 1 259
- Стартовая частота 259
- Верхнее ограничение выходной частоты 260
- Нижнее ограничение выходной частоты 260
- Frequency 261
- Voltage 261
- Время замедления 1 261
- Время замедления 2 261
- Время замедления 3 261
- Время разгона 1 261
- Время разгона 2 261
- Время разгона 3 261
- Время разгона 4 261
- Напряжение 261
- Частота 261
- Jog частота jog 262
- Время замедления 4 262
- Время замедления для jog частоты 262
- Время разгона для jog частоты 262
- Длительность конечного участка s кривой замедления 263
- Длительность конечного участка s кривой разгона 263
- Длительность начального участка s кривой замедления 263
- Длительность начального участка s кривой разгона 263
- Порог переключения между 4 м 1 м временем разгона замедления 263
- Время 264
- Пропуск частоты 1 верхняя граница 264
- Пропуск частоты 1 нижняя граница 264
- Пропуск частоты 2 верхняя граница 264
- Пропуск частоты 2 нижняя граница 264
- Пропуск частоты 3 верхняя граница 264
- Пропуск частоты 3 нижняя граница 264
- Частота 264
- Выбор режима нулевой скорости 265
- Двигатель 2 макс выходная частота гц значение номинальной частоты 265
- Двигатель 2 макс коммутируемое выходное напряжение в значение 265
- Двигатель 2 промежуточная частота 1 характеристики v f 265
- Двигателя и ее диапазон 265
- Номинальной частоты двигателя и ее диапазон 265
- 599 0 гц 266
- Двигатель 2 минимальная частота характеристики v f 266
- Двигатель 2 минимальное напряжение характеристики v f 266
- Двигатель 2 промежуточная частота 2 характеристики v f 266
- Двигатель 2 промежуточное напряжение 1 характеристики v f 266
- Двигатель 2 промежуточное напряжение 2 характеристики v f 266
- 2 вентиляторы и насосы 267
- Вольт частотная харатеристика привода v f 267
- Глава 12 описание параметров vfd cр2000 267
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 267
- Типовые характеристики v f 1 стандартные применения с постоянным моментов 267
- Выбор характеристики v f 268
- Значение параметра 269
- Описание особенности назначение 269
- Выбор режима разгона замедления 270
- Группа 2 параметры дискретных входов выходов 272
- Дискретный вход платы расширения mi12 273
- Дискретный вход платы расширения mi13 273
- Дискретный вход платы расширения mi14 273
- Дискретный вход платы расширения mi15 273
- Описание функций для нормально открытого контакта но on вкл означает замкнутое состояние контакта off выкл разомкнутое состояние н о контакта 274
- Режим изменения частоты командами up down 279
- Скорость изменения частоты командами up down 279
- Off on 280
- Заводское значение заводское значение только для чтения 290
- Индикация состояния дискретных входов 290
- Например если параметр 02 50 показывает 0034h hex т е 52 дес или 110100 bin это значит что mi1 mi3 и mi4 включены 290
- Например если параметр 02 51 показывает 0023h hex т е 35 дес или 100011 bin это значит что ry1 ry2 и mo3 включены 290
- Состояние дискретных выходов 290
- Заводское значение заводское значение только для чтения 291
- Индикация дискретных входов используемых плк 291
- Параметр 02 52 показывает состояние дискретных входов используемых в программе плк 291
- Пример если параметр 02 52 0034h hex т е 11 дес или 110100 bin это значит mi1 mi3 и mi4 используются плк 291
- Заводское значение только для чтения заводское значение только для чтения 292
- Индикация дискретных выходов используемых плк 292
- Например если параметр 02 53 0003h hex это значит ry1 и ry2 используются плк 292
- Параметр 02 53 показывает состояние дискретных выходов используемых в программе плк 292
- Индикация сохраненной в памяти внешней команды задания частоты 293
- Пч в стоп 294
- Пч в стоп и mi 69 вкл 294
- Работа прогрева 294
- Группа 03 параметры аналоговых входов выходов 297
- Зарезервирован 302
- Нч фильтр для afm2 302
- Бит afm 1 1 0 0 0 0 0 0 0 2 2 2 2 2 2 2 2 303
- Значение 2 1x2 0x2 bit 1x2 bit 0x2 303
- Analog input 307
- Группа 04 параметры пошагового управления 308
- Асинхронный двигатель 311
- Группа 05 параметры двигателя 311
- 12 05 12 313
- 13 05 13 313
- Группа 06 параметры защиты 317
- Случай когда обрыв фазы не обнаружен 333
- Случай когда перед пуском обнаружен обрыв фазы 333
- Случай когда обрыв фазы не обнаружен 334
- Случай когда перед пуском обнаружен обрыв фазы 334
- Figure 1 340
- Съемная клеммная колодка 340
- 1 если в пожарном режиме работы возникает авария см таблицу ниже и время задержки 343
- 2 если в пожарном режиме работы возникает авария с перезапуском пч и количество перезапусков превысит число в параметре 06 84 или время задержки переключения двигателя на питание напрямую от сети байпас параметр 06 83 истекло то функция байпаса активизируется и включится соответствующий выход пч выход с функцией 54 если в течение времени параметр 06 85 после последнего перезапуска пч в пожарном режиме не произошло аварийных отключений и функция байпаса не успела включится то таймер задержки включения байпаса обнулится и вновь включится только при следующем перезапуске пч в пожарном режиме 343
- Выполняется одно из двух нижеприведенных условий 343
- Диаграмма работы функции питания двигателя напрямую от сети байпас 343
- Параметры 06 82 06 85 определяют возможность работы двигателя напрямую от питающей сети 343
- Переключения двигателя на питание напрямую от сети байпас параметр 06 83 истекло 343
- При прямом питании двигателя от сети в пожарном режиме v означает контроль возникновения аварийной ситуации 343
- Таблица 1 контроль аварий в нормальном рабочем режиме пожарном режиме и 343
- То функция байпаса активизируется и включится соответствующий выход пч выход с 343
- Условия при которых двигатель будет запитан напрямую от сети параметр 06 82 1 и 343
- Функцией 54 343
- Группа 07 специальные параметры 347
- Иллюстрация работы функции deb когда напряжение на шине dc падает ниже значения включения функции deb реле шунтирующее резистор ограничения заряда конденсаторов далее зарядное реле ещё замкнуто и пч начинает автоматическое замедление ситуация 1 временное отключение питания низкое и нестабильное питание провал питания при подключении мощной нагрузки 352
- Когда напряжение на шине dc превысит напряжение восстановления deb пч линейно снизит скорость двигателя до 0 на дисплее появится предупреждение deb которое пропадет только после ручного перезапуска что позволяет проинформировать пользователя о причине останова 352
- Параметр 07 13 1 питание восстанавливается 352
- Ситуация 2 ситуация 2 временное отключение питания низкое и нестабильное питание провал питания при подключении мощной нагрузки параметр 07 13 2 питание восстанавливается когда напряжение на шине dc превысит напряжение восстановления deb пч сохранит текущую выходную частоту в течение 3 секунд затем линейно разгонится до заданной частоты индикация deb на дисплее исчезнет автоматически 352
- Группа 08 параметры пид регулятора 360
- 00 0 or 02 01 06 21 pid off 365
- 00 avi aci avi2 1 365
- 09 реакция на сбой частота выше 08 05 время превысило 08 08 365
- Pid смещение 365
- Выбор источника задания пид 00 20 rs485 03 00 2 365
- Выбор сигнала о с 365
- Зад частота 365
- Индикация сигнала о с pid задержка 365
- Огранич интегрир 365
- Пид регулятор не активизирован 365
- Пульт 1 up down 365
- Actual output frequency 367
- Frequency command 367
- Во время задержки частота снизится до нижнего предела выходной частоты 01 11 если он 368
- Время 368
- Когда значение сигнала обратной связи пид регулятора достигнет значения уровня выхода из 368
- По окончании этого времени привод начнет разгон до заданной частоты 368
- Продолжит работу на этой частоте до окончания времени задержки и перехода в спящий режим 368
- Спящего режима в 08 11 начнется отсчет времени задержки выхода из спящего режима 08 22 368
- Установ лен или минимальной частоты двигателя 01 07 большее из значений то привод 368
- Частота 368
- Время 369
- Время задержки выхода из спящего режима 369
- Заводское значение 0 369
- Значения 0 600 0 сек значения 0 600 0 сек 369
- Частота 369
- Группа 09 коммуникационные параметры 370
- 27 09 29 382
- 47 09 49 385
- 64 09 69 386
- Группа 12 параметры управления насосами и вентиляторами 390
- Блокировка подачи сигнала контактор какого либо двигателя позволяет провести 391
- Двигателями на рис 12 2 показан пример управления 4 двигателями 391
- Пч в режиме периодического чередования может управлять 1 8 391
- Рис 12 2 схема подключения 4 х двигателей 391
- Схема подключения 391
- Техобслуживание или замену соответствующего насоса или вентилятора 391
- Расхода давления 394
- Рис 12 3 диаграмма работы каскадного управления с переменным мастером пид увеличение 394
- Мастером пид увеличение расхода давления 395
- Рис 12 4 диаграмма включения двигателей при каскадном управлении с переменным 395
- Диаграмму 12 6 пч выключит двигатель 1 см рис 12 5 и 12 6 396
- Наоборот если расход или давление слишком велики и необходимо их снизить а 396
- Подключенный к пч двигатель уже работает на частоте 0 гц в течение времени td см 396
- Рис 12 5 диаграмма работы каскадного управления с переменным мастером пид 396
- Уменьшение расхода давления 396
- 4 двигателями на рис 12 7 показан пример управления 4 двигателями 399
- Пч в режиме каскадного управления с переменным мастером пид может управлять 399
- Рис 12 7 399
- Мастером пид увеличение расхода давления 402
- Рис 12 9 диаграмма включения двигателей при каскадном управлении с постоянным 402
- Дополнительные двигатели см рис 12 10 и 12 11 403
- Наоборот если расход или давление слишком велико и необходимо его снизить а подключенный к 403
- Пч двигатель уже работает на частоте 0 гц пч будет последовательно выключать 403
- Рис 12 10 диаграмма работы каскадного управления с постоянным мастером пид 403
- Уменьшение расхода давления 403
- Глава12 описание параметров vfd cp2000 408
- Двигатель гарантированно мог быть включен 408
- Если какие то двигатели все равно не включаются задайте режим чередования чтобы каждый 408
- Перевод и адаптация компания стоик 495 661 24 41 www stoikltd ru www deltronics ru 408
- Рис 12 14 чередование по времени каскадное управление с постоянным мастером 408
- Глава 13 макросы пользовательские макросы 409
- В таблице ниже приведены основные параметры использующиеся для настройки на 410
- Вентилятор 410
- Работу с вентилятором 410
- В таблице ниже приведены основные параметры использующиеся для настройки на 411
- Насос 411
- Работу с насосом 411
- В таблице ниже приведены основные параметры использующиеся для настройки на 412
- Вентиляционная установка 412
- Работу с вентиляционной установкой 412
- Заводское значение 0 0 заводское значение 0 0 413
- Значения 0 0 655 5 значения 0 0 655 5 413
- Параметры применения определяются пользователем 413
- Глава 13 типовые примеры применения 414
- Многодвигательный режим с периодическим чередованием двигателей v f скалярное управление 1 пч на 3 двигателя 414
- Таблица с устанавливаемыми параметрами 415
- Пленочный экструдер векторный бездатчиковый режим svc двигатель 18 квт 50 гц 380 в 6 полюсов 37 a 970 об u043cин схема подключения см схему подключения для типоразмера b глава 4 417
- Таблица с устанавливаемыми параметрами 417
- Компрессоры векторный бездатчиковый режим svc двигатель 18 квт cp2000 управляет двигателем 11 квт с ном током 23a 1450 об мин схема подключения см схему подключения для типоразмера b глава 4 418
- Таблица с устанавливаемыми параметрами 418
- Comm error 1 419
- Warning 419
- Глава 14 коды предупреждений 419
- Превышение времени ожидания внутренней связи 426
- Comm error 1 427
- Warning 427
- Глава 15 коды аварий и их описание 427
- Экраны пульта описание возможные причины и действия по устранению 427
- Экраны пульта описание возможные причины и действия по устранению 428
- Экраны пульта описание возможные причины и действия по устранению 429
- Экраны пульта описание возможные причины и действия по устранению 430
- Экраны пульта описание возможные причины и действия по устранению 431
- Экраны пульта описание возможные причины и действия по устранению 432
- Экраны пульта описание возможные причины и действия по устранению 433
- Короткое замыкание фазы a 434
- Короткое замыкание фазы b 434
- Короткое замыкание фазы c 434
- Магнитный контактор не замкнулся для типоразмеров e и выше 434
- Обрыв выходной фазы u 434
- Превышение напряжения причина неизвестна 434
- Превышение тока причина неизвестна 434
- Экраны пульта описание возможные причины и действия по устранению 434
- Экраны пульта описание возможные причины и действия по устранению 435
- Ошибка canopen памяти 436
- Превышение времени внутренней связи 436
- Экраны пульта описание возможные причины и действия по устранению 436
- Глава 16 описание canopen 437
- Глава16 описание canopen 437
- Can_gnd земля 0в в 439
- Can_h can_h линия верхний уровень доминанты 439
- Can_l can_l линия нижний уровень доминанты 439
- Canopen протокол 439
- Контакт сигнал описание 439
- Описание canopen 439
- Коммуникационный протокол canopen 440
- Предопределенное распределение идентификаторов 440
- Nmt объект сетевого управления 441
- Data 0 data 0 data 1 data 2 data 3 data 4 data 5 data 6 data 7 442
- N биты не используются e нормальный 0 срочный 1 s индикация размера 442
- Nmt протокол приведен ниже 442
- Pdo обмен осуществляется по модели производитель потребитель каждый узел сети получает сообщения передающего узла и различает нужно ли обрабатывать сообщение или нет pdo может передаваться от одного устройства к другому или к нескольким устройствам каждый pdo имеет два pdo сервиса txpdo передача данных и rxpdo чтение данных pdo передаются в неподтверждаемом режиме 442
- Pdo объекты данных процесса 442
- Sdo используется для доступа к объектному словарю каждого canopen узла по принципу клиент сервер один sdo имеет два cob id sdo запроса и sdo отклика для загрузки и выгрузки данных между двумя узлами ограничений на объем передаваемых sdo данных нет данные больше 4 х байт передаются сегментами с сигналом окончания передачи в последнем сегменте 442
- Sdo объекты данных сервиса 442
- Значение описание 1 старт 442
- Инициация домена выгрузка 442
- Инициация домена загрузка 442
- Объектный словарь od это группа объектов canopen узла каждый узел имеет свой встроенный объектный словарь который содержит все параметры описывающие само устройство и его работу в сети путь к объектному словарю описывается индексом и подиндексом каждый объект словаря имеет свой уникальный индекс и при необходимости подиндекс структура кадров запроса и отклика sdo обмена 442
- Переход в предоперац состояние 129 сброс узла 442
- Сброс домена передача 442
- Сброс коммуникации 442
- Стоп 442
- Тип 442
- Emcy объект срочных сообщений 444
- Master выслал ведомому устройству 1 сообщение менеджера сети nm для сброса reset запроса ведомое устройство 1 ответило что ошибок нет ведомое устройство 1 ответило сообщением начальной загрузки master передал индекс 6040 7eh в ведомое устройство 1 ведомое устройство 1 подтвердило передачу master передал индекс 6040 7fh в ведомое устройство 1 ведомое устройство 1 подтвердило передачу master передал данные для индекса 6041 в ведомое устройство 1 ведомое устройство 1 ответило 0640h master послал sync master передал pd01 2211h в ведомое устройство 1 444
- Глава 16 описание canopen vfd cр2000 444
- Изготовителем 444
- Объект 1001h 444
- Перевод и адаптация ооо нпо стоик лтд 495 661 24 41 www stoikltd ru 444
- Передача срочных сообщений инициируется появлением внутренних ошибок устройства и предназначена для оповещения об этом всех устройств сети формат данных срочного сообщения 8 бит байт 0 1 2 3 4 5 6 7 444
- Поле ошибок определенное 444
- Пример 444
- Слейв возвращает сообщение мастеру 444
- См раздел 5 этой главы коды ошибки canopen для выявления причин сбоя работыc2000 444
- Содержание код ошибки регистр ошибки 444
- Ключ 445
- Подк 445
- Чение 445
- Предусмотрено два режима управления по canopen заводское значение параметра 09 40 1 для использования стандарта ds402 при установке параметра 09 40 0 используется стандарт delta 446
- Режим управления по canopen 446
- Существует 2 метода управления на основе стандарта delta старый метод pr09 30 0 позволяет управлять приводом путем только регулирования частоты новый стандарт pr09 30 1 управляет приводом во всех режимах в настоящее время cр2000 поддерживает регулирование скорости момента и позиции описание режима управления 446
- Управление по canopen 446
- Режим стандарта ds402 447
- Состояние преобразователя частоты по стандарту ds402 447
- X01x0001 448
- X01x0011 448
- X01x0111 448
- X0xx0000 448
- X0xx1000 448
- Xxxxxxx 448
- Авария 448
- Активация работы 448
- Активизация быстрого останова при подаче запроса на быстрый останов двигатель должен 448
- Активизация реакции на неисправность пч определяет условия возникновения ошибок 448
- Активирован быстрый останов x00x0111 448
- Активирована реакция на неисправность x0xx1111 448
- Быть остановлен 448
- Включение 448
- Включение деактивировано x1xx0000 448
- Готов к включению 448
- Для управления работой двигателя необходимо активировать статус рабочего состояния для 448
- Индекс 6040 индекс 6040 448
- Индекс 6041 448
- Индексом слова состояния 0x6041 управление осуществляется по следующим параметрам 448
- Набирается команда 6040 0xe затем 6040 0xf двигатель переходит в рабочее состояние 448
- Не готов к включению 448
- Неисправность 448
- Неисправность возникновение одной или нескольких ошибок 448
- Питание включено 448
- Питание выключено 448
- Пуск 448
- Схема переключения между состояниями 448
- Этого необходимо управлять словными битами 0 3 и битом 7 индекса 6040h в паре с 448
- P 120 f n 449
- Возвратом в исходное состояние как показано ниже 1 пч находится в режиме управления скоростью индекс 6060 устанавливается как 2 449
- Где 449
- Глава 16 описание canopen vfd cр2000 449
- Задание частоты установка заданной частоты 6042 расчет частоты вращения об мин 449
- Запуск рабочего режима установка 6040 0xe затем 6040 0xf 449
- Индекс 605a определяет цикличность рабочего режима режима управления при активизации быстрого останова при значении 1 3 цикличность активна при других значениях после быстрого останова двигатель не возвращается в рабочий режим 449
- Кроме того 6042 определяет направление вращения или определяют вращение 449
- Например 449
- Настройка разгона и торможения применение 604f разгон и 6050 deceleration 449
- Перевод и адаптация ооо нпо стоик лтд 495 661 24 41 www stoikltd ru 449
- При отключении питания можно определить метод останова 449
- Работа преобразователя частоты при использовании стандарта ds402 определяется словом 449
- Рабочая частота равна 1500 120 4 50 гц 449
- Различные режимы управления по стандарту ds402 449
- Режимы управления cр2000 поддерживают управление скоростью моментом позицией и 449
- Соответственно по и против часовой стрелки 449
- Управления 0x6040 бит 4 бит 6 как показано в нижеприведенной табл 449
- Установка 6042h 1500 об мин если число полюсов 4 pr05 04 или pr05 16 тогда 449
- Delta с 450
- Андарта скорост 450
- Ение ста режима 450
- Ерсия п 450
- Жимы уп 450
- Ия по ст 450
- Поддерж 450
- Правлен 450
- Примен только 450
- Различ 450
- Тандарт 450
- Тарая ве 450
- Ту ds402 450
- Чные реж 450
- 2 режи 451
- Версия 451
- Время 451
- Доп 451
- Енение с 451
- Йки пр 451
- Льные ta 451
- М скоро 451
- Настро 451
- Новая в 451
- Новы 451
- Ователя 451
- Ости 451
- Оты 451
- Полнител дарт delt 451
- Приме 451
- Реобразо 451
- Стандарт 451
- Стота 451
- Та delta 451
- Час 451
- Часто 451
- Ый станд 451
- 4 2 раз 452
- Вления н 452
- Входы 452
- Выход 452
- Дискре управл 452
- Е режимы 452
- Етные и ляемые 452
- Зличные 452
- И анало е через 452
- Новый с 452
- Оговые canop 452
- Стандарт 452
- Т delta 452
- Ы управ 452
- Поддерживаемые canopen индексы 455
- Индексы управления cр2000 456
- Стандартный режим delta предыдущая спецификация 456
- Canopen удаленные отображения входов выходов 458
- Запись w 458
- Стандартный режим delta новая спецификация 459
- Pdo карта режим примечание 460
- Ере 460
- Завод 460
- Зап 460
- Значе 460
- Изм 460
- Индекс sub описание 460
- Ись 460
- Мер 460
- Ние 460
- Ния 460
- Раз 460
- Ское 460
- Стандарт ds402 460
- Чте 460
- Pdo карта режим примечание 461
- Ере 461
- Завод 461
- Зап 461
- Значе 461
- Изм 461
- Индекс sub описание 461
- Ись 461
- Мер 461
- Ние 461
- Ния 461
- Раз 461
- Ское 461
- Чте 461
- Коды ошибок canopen 462
- Canopen светодиодная индикация 470
- Глава 17 471
- Глава 17 программируемый логический контроллер 471
- Л огический контроллер 471
- Программируемый 471
- Обзор плк 472
- Общие сведения 472
- Программное обеспечение wplsoft 472
- Ании 473
- Едост 473
- Жнос 473
- Кций 473
- Меры 473
- Плк 473
- Споль 473
- Ти пр 473
- Торож 473
- Фун 473
- Ы пре 473
- Ьзова 473
- Аботы 474
- Боты с 474
- Док раб 474
- Ло ра 474
- Начал 474
- Плк 474
- Поряд 474
- Disable 2 plc run 3 plc stop 475
- Вход 476
- Входы пч 2 входы платы emc d611a d1022 4 3 входы платы emc d42a d1022 5 476
- Выход 476
- Выходы пч 2 выходы платы emc d42a d1022 5 3 выходы платы emc r6aa d1022 6 476
- Таблица соответствия входов и выходов 476
- Wplsoft 477
- Ввод п 477
- Загруз 477
- Зка про 477
- Ммы 477
- Новка w 477
- Ограммы 477
- Програм 477
- Устан 477
- Mmunicatio дующим об 478
- Monitor в ра дет отображ 478
- On во врем бразом 478
- Азделе co жаться сле 478
- Аммы 478
- Г выпол 478
- Ения коман ктная диаг 478
- Ле выполне ейно конта 478
- Лнения 478
- Мони 478
- Мя работы п 478
- Нды start m грамма буд 478
- Плк 478
- Посл реле 478
- Програ 478
- Торинг 478
- Диаграмма процесса сканирования программы 479
- Принципы работы релейно контактных схем 479
- Релейно контактные схемы 479
- Символ пояснение команда операнд 480
- Структура релейно контактных схем и описание 480
- Правила изображения релейно контактных схем в плк 481
- Символ пояснение команда операнд 481
- Tmr t0 k10 482
- X0 x1 y1 x4 482
- Примеры написания программ 484
- Старт стоп и самоблокировка 484
- Схемы общего применения 485
- T12 tmr kn2 487
- Глава 17 программируемый логический контроллер vfd cр2000 487
- Перевод и адаптация ооо нпо стоик лтд 495 661 24 41 www stoikltd ru 487
- Пример 11 задержка на включение и отключение 487
- Пример 12 2 х ступечатая задержка на включение выход y1 будет включен через время n1 n2 после замыкания контакта х0 487
- Операнды плк 488
- Назначение входных реле x 489
- Назначение выходных реле y 489
- Назначение операндов 489
- Форматы чисел константы k и h 489
- Назначение внутренних реле 491
- Назначение таймеров 491
- Свойства и назначение счетчиков 491
- Специальные внутренние реле 493
- Специальные регистры 495
- Запись возможна только если плк остановлен 497
- Специальные регистры ведущего устройства canopen 497
- Коммуникационные адреса для операндов плк 503
- Входные команды с обнаружением переднего и заднего фронта 504
- Выходные команды 504
- Команды 504
- Команды управления программой 504
- Основные команды 504
- Таймеры и счетчики 504
- Выходные команды с выдачей импульса по переднему и заднему фронту 505
- Другие команды 505
- Конец программы 505
- Описание команд 505
- Описание прикладных команд 517
- Описание прикладных команд 519
- X1 call p63 520
- Quotient remainder 528
- Decp d0 529
- Incp d0 529
- 1 0 1 1 1 0 0 1 1 1 1 0 0 1 0 0 530
- 1 1 0 1 0 1 0 0 1 1 1 0 0 1 530
- After one rotation to the right 530
- Carry flag 530
- Rorp d10 k4 530
- Rotate to the right 530
- Upper bit lower bit 530
- D10 k4 531
- S radian r result sin value 547
- D0 20 ho 558
- D1 20 min 558
- D2 05 se 558
- D20 05 ho 558
- D21 49 mi 558
- D22 57 se 558
- Fld d200 f1 567
- Set y21 567
- D100 f1 34 569
- X2 m30 569
- Описание специальных команд для работы с приводом 570
- Ошибки и устранение 577
- Ведущее устройство canopen 578
- Шаг 1 включение режима ведущего устройства canopen 578
- Шаг 2 конфигурирование специальных регистров d в ведущем устройстве 578
- Шаг 3 установка номера ведущего устройства и скорости связи 582
- Шаг 4 программирование 582
- Шаг 5 установка номера ведомого устройства скорости связи источников операций и команд 582
- Запуск 584
- Мер 584
- Плк 584
- Подклю 584
- Прим 584
- Шаг 6 584
- Шаг 7 шаг 7 584
- Ючение 584
- Ез mi8 586
- Кция с 586
- Счетч 586
- Функ 586
- Чере 586
- Чика 586
- Глава 18 введение в bacnet 587
- Объекты cp2000 587
- Описание ics bacnet 587
- Определение bacnet 587
- Аналоговые значения 588
- Управление аналоговыми значениями 588
- Отображение аналоговых значений 590
- Commandable поддержка приоритета массива и отказ по умолчанию 593
- Двоичное значение 593
- Доступны три типа r только чтение w запись c commandable 593
- Задания параметров аналоговых значений 593
- Резерв 594
- Шаги настройки bacnet для cp2000 594
- Описание аналоговых значений 595
- Отображение аналогового значения 596
- Задание параметров аналоговых значений 599
- В группе из 3 аналоговых входов выберите pr03 00 11 или pr03 02 11 для установки хода pt100 также можно выбрать pr03 01 11 но в этом случае необходимо будет также назначить параметр pr03 29 1 и переключить на клеммах управления выбор aci sw4 в позицию 0 10 в 2 в параметрах pr03 23 afm2 выберите 23 для выхода постоянного тока afm2 и переключите выбор afm2 sw2 в положение 0 20 мa на клеммах управления установите выход постоянного тока afm2 в значение 9 мa pr03 33 45 3 схема подключения pt100 600
- Глава 19 термистор pt100 600
- Глава 19 термистор pt100 руководство по эксплуатации 600
- Существует два рабочих уровня pt100 диаграмма работы pt100 600
- Вход задатчик параметра aci подключение обратной связи avi1 603
- Глава 20 как настроить индикацию сигнала обратной связи пид регулятора в единицах пользователя 603
- Вход задатчик параметра avi1 подключение обратной связи aci 604
Похожие устройства
- Danfoss XB 51L-2 66/66 G 2 Технические данные
- Danfoss XB 51L-2 66/66 G 2 Инструкция по монтажу
- Danfoss XB 51L-2 40/40 Инструкция по эксплуатации
- Delta Electronics VFD750CP63A-00 Инструкция по эксплуатации
- Danfoss XB 51L-2 40/40 Технические данные
- Danfoss XB 51L-2 40/40 Инструкция по монтажу
- Danfoss XB 51L-2 50/50 Инструкция по эксплуатации
- Delta Electronics VFD750CP63A-21 Инструкция по эксплуатации
- Danfoss XB 51L-2 50/50 Технические данные
- Danfoss XB 51L-2 50/50 Инструкция по монтажу
- Danfoss XB 51L-2 56/56 Инструкция по эксплуатации
- Danfoss XB 51L-2 56/56 Технические данные
- Delta Electronics VFD900CP43A-21 Инструкция по эксплуатации
- Danfoss XB 51L-2 56/56 Инструкция по монтажу
- Danfoss XB 51L-2 60/60 Инструкция по эксплуатации
- Danfoss XB 51L-2 60/60 Технические данные
- Danfoss XB 51L-2 60/60 Инструкция по монтажу
- Delta Electronics VFD900CP63A-00 Инструкция по эксплуатации
- Danfoss XB 51L-2 70/70 G 2"" A x 50mm Инструкция по эксплуатации
- Danfoss XB 51L-2 70/70 G 2"" A x 50mm Технические данные
Скачать
Случайные обсуждения
Ответы 0
Доброго времени суток.Как сбросить ошибку STL1. STO Loss1 на delta vfd 750CP43B-21
2 года назад
