Глава 6 Управляющие терминалыVFD-CР2000
Перевод и адаптация: компания СТОИК (495) 661-24-41 www.stoikltd.ru www.deltronics.ru
6-6

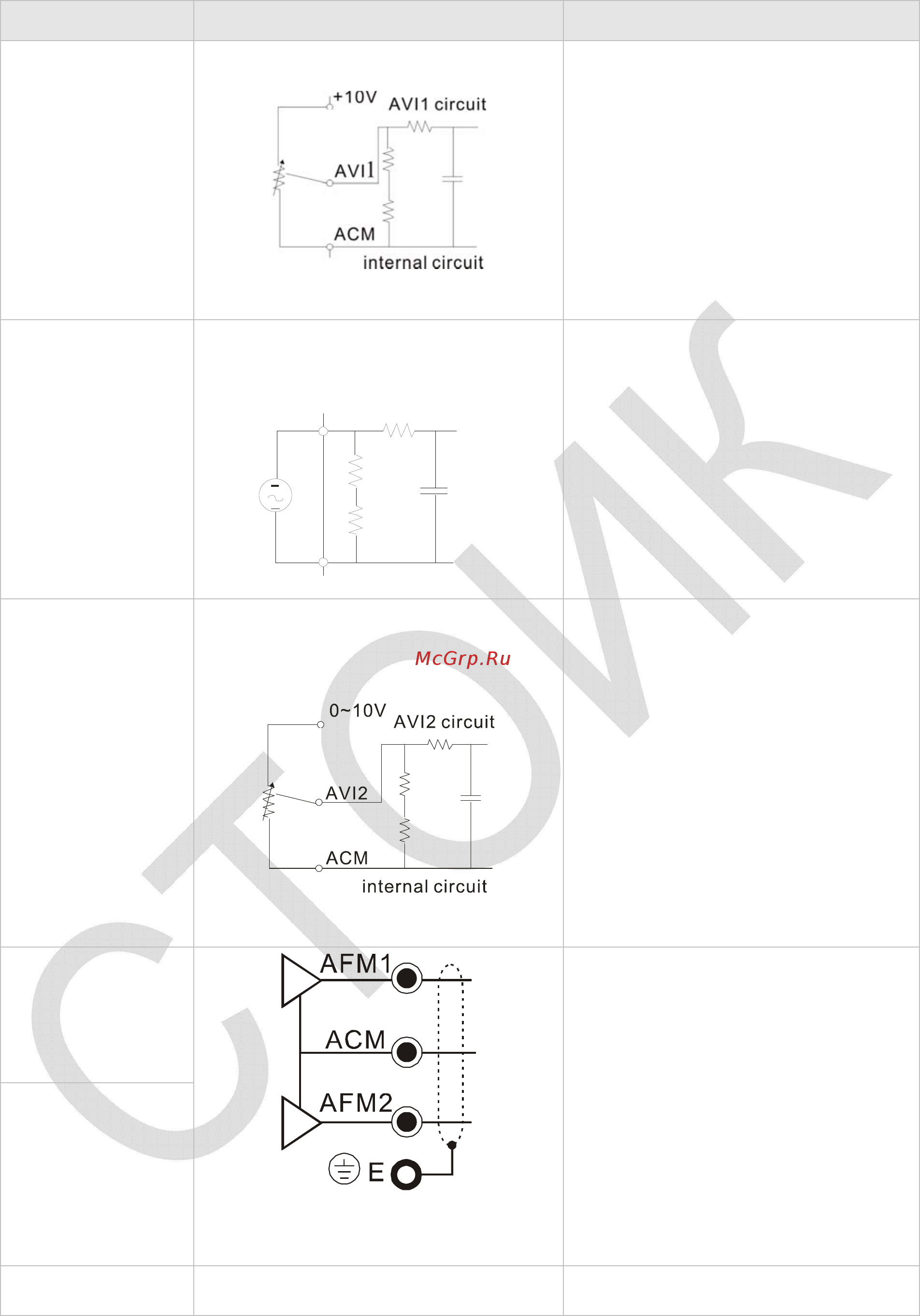

Клемма Функция Описание (для NPN-режима)
AVI1
Аналоговый вход по напряжению
Импеданс: 20kΩ
Диапазон:
0 ~ 20мА/4 ~ 20мA/0~10В =0~Макс.
вых. частота (Pr.01-00)
AVI переключатель по умолчанию
установлен на 0~10В
ACI
Аналоговый вход по току
ACM
ACI
A
CI circuit
internal circuit
Импеданс: 250Ω
Диапазон:0 ~ 20мА/ 4 ~ 20мA/
0~10В=0~Макс. вых. частота
(Pr.01-00)
ACI переключатель по умолчанию
установлен на 4~20мA
AVI2
Вспомогательный аналоговый вход
по напряжению
Импеданс: 20kΩ
Диапазон: 0~+10VDC=0~Макс.
вых. частота (Pr.01-00)
AFM1
Д
ля выхода по току 0 ~ 20мА:
Импеданс: 500Ω
Вых. ток: 20мA макс.
Для выхода по напряжению 0~10В:
Импеданс: 5kΩ
Вых. ток: 2мA макс
Разрешение: 0~10В (макс. вых.
частота)
Диапазон: 0~10В
0/4~20мA
AFM переключатели по умолчанию
установлены на 0~10В
AFM2
ACM Общая аналоговых выходов
Общий для аналоговых
терминалов
