4 Функциональные схемы
4.1 Конфигурация № 1: один контур – «Отопление»

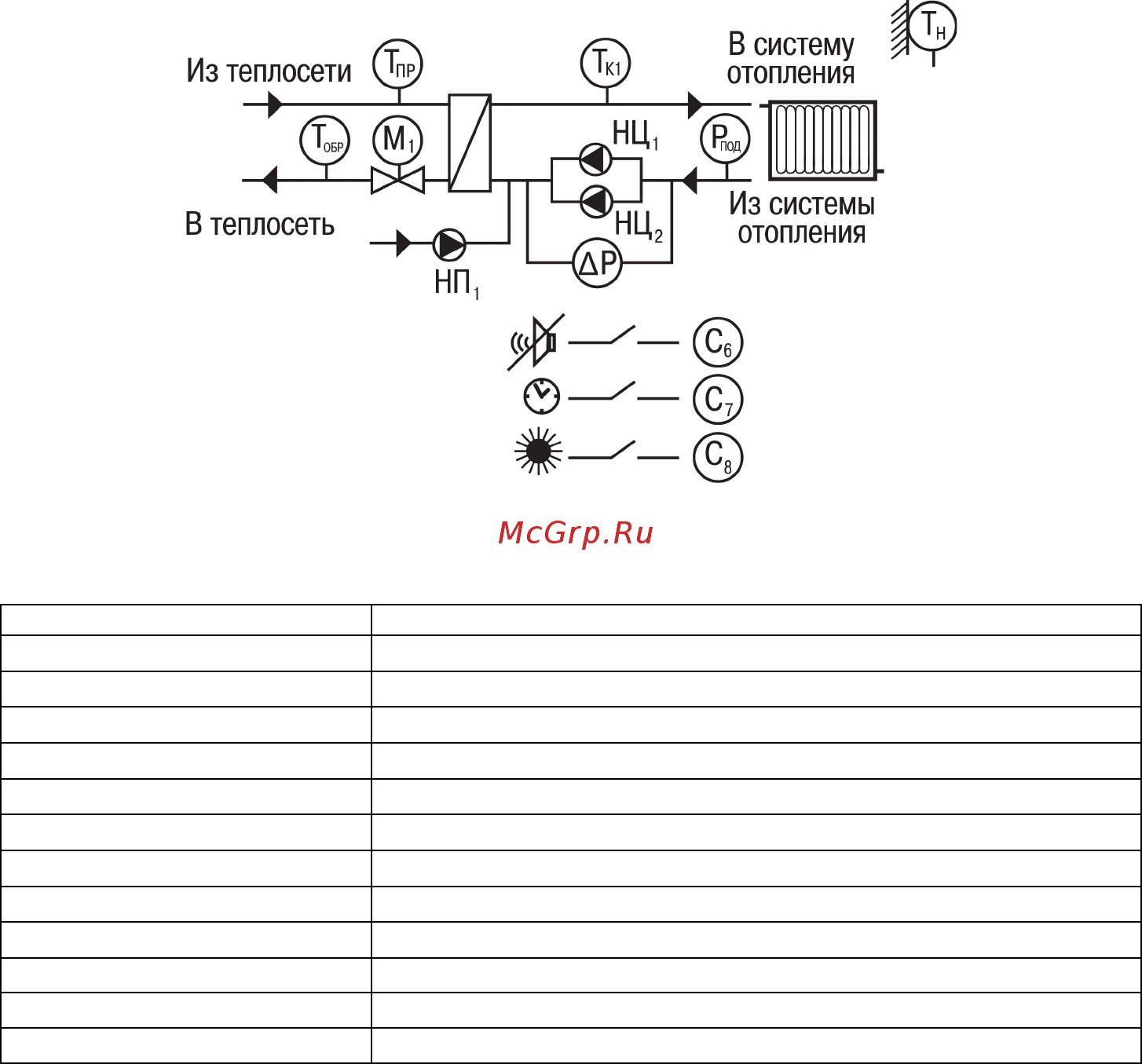

Рисунок 4.1 – Функциональная схема Конфигурации № 1
Таблица 4.1 – Параметры схемы № 1
Обозначение на схеме Назначение
Т
н
Измерение температуры наружного воздуха
Т
пр
Измерение температуры подачи теплоносителя из теплосети
Т
к1
Измерение температуры в контуре отопления
Т
обр
Измерение температуры обратной воды
Р
под
Измерение давления в контуре отопления
ΔР Вход датчика аварии насосов контура (С5)
М
1
Регулирующий клапан с электроприводом
НЦ
1
, НЦ
2
Сигнал управления вкл./выкл. циркуляционного насоса контура
НП
1
Сигнал управления вкл./выкл. насоса подпитки контура
С6 Отключение сигнализации
С7 Перевод в ночной режим
С8 Выключатель перехода в летний режим
