20
6.2 Порядок подключения
ОПАСНОСТЬ
После распаковки прибора следует убедиться, что во время транспортировки
прибор не был поврежден.
Если прибор находился длительное время при температуре ниже минус 20 ° С, то
перед включением и началом работ следует выдержать его в помещении с
температурой, соответствующей рабочему диапазону, в течение 30 минут.
Для подключения прибора следует:
1. Подключить прибор к источнику питания.
ВНИМАНИЕ
Перед подачей питания на прибор следует проверить правильность
подключения напряжения питания и его уровень.
2. Подключить линии связи «прибор – датчики» к первичным преобразователям и
входам прибора.
3. Подключить линии связи «прибор – нагрузка» к исполнительным механизмам и
выходам прибора.
4. Подать питание на прибор.
5. Выполнить настройку прибора.
6. Снять питание.
6.3 Схемы подключения
6.3.1 Схема подключения для конфигурации № 1

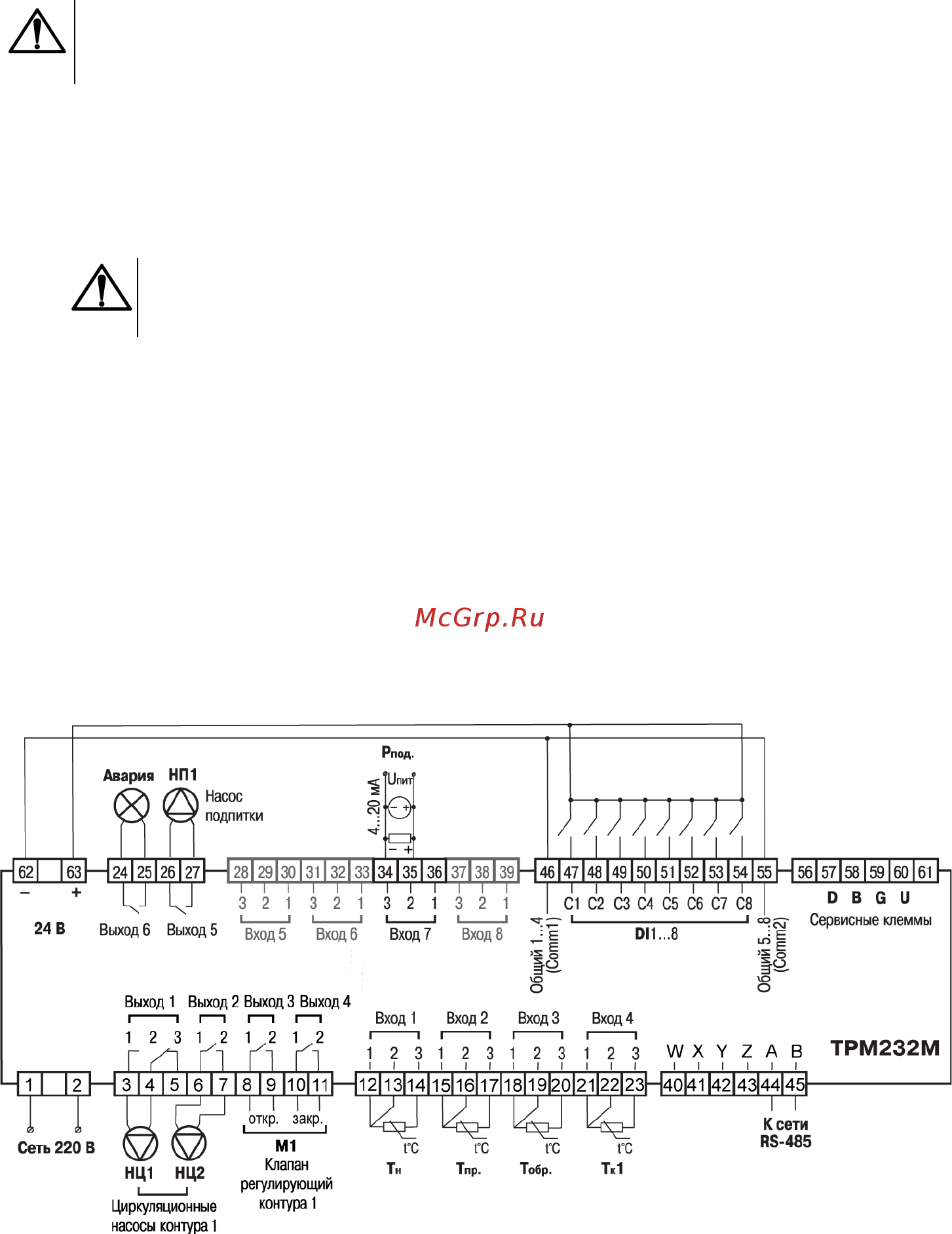

Рисунок 6.1 – Схема подключения для конфигурации № 1
