25
Продолжение таблицы 6.3
Номер
входа
Описание Примечание
С5 Датчик аварии насосов Контура 1
С6 Кнопка выключения аварийной
сигнализации
Выключение лампы аварии. Сообщение
об аварии на экране сохраняется до
исчезновения аварийной ситуации
С7 Кнопка перевода в ночной режим
контура отопления
Перевод контура отопления в ночной
режим и обратно
С8 Выключатель перехода в режим «Лето» Во время включения С8 при условии,
что Т
н
> Тзима/лето, прибор переходит
в летний режим из «Нагрев Отопл»,
«Ночь отопл», «Обратн.Отопл» и
остается в нем, пока есть сигнал на С8
6.4.4 Подключение дискретных входов
В качестве датчиков могут быть использованы датчики с выходом «сухой контакт», а
также различные выключатели, кнопки, концевые выключатели, контакты реле и т. д.

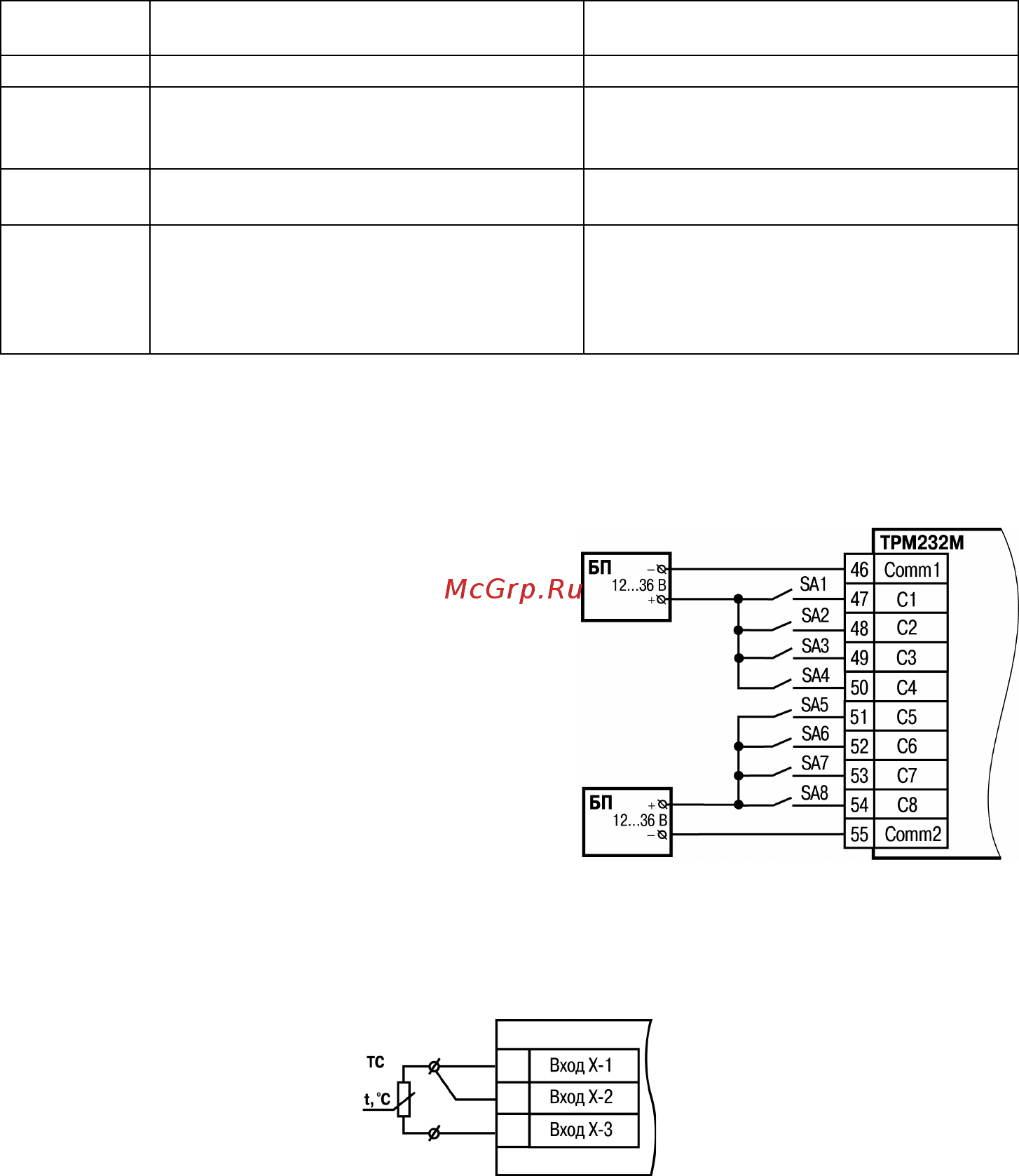

Рисунок 6.6 – Подключение
датчиков к дискретным входам
Группы входов С1… С4 и С5… С8
гальванически развязаны.
Можно использовать встроенный блок питания:
один общий или два разных.
В случае использования одного блока питания
(БП) клеммы Comm1 и Comm2 следует
объединить.
6.4.5 Подключение ТС по трехпроводной схеме
Рисунок 6.7 – Трехпроводная схема подключения ТС
В приборе используется трехпроводная схема подключения ТС.
Соединение ТС с прибором по двухпроводной линии допускается только при
соблюдении условий (см. раздел ниже).
