Овен ТРМ232М [43/61] Настройка
![Овен ТРМ232М [43/61] Настройка](/views2/1482322/page43/bg2b.png)
43
8 Настройка

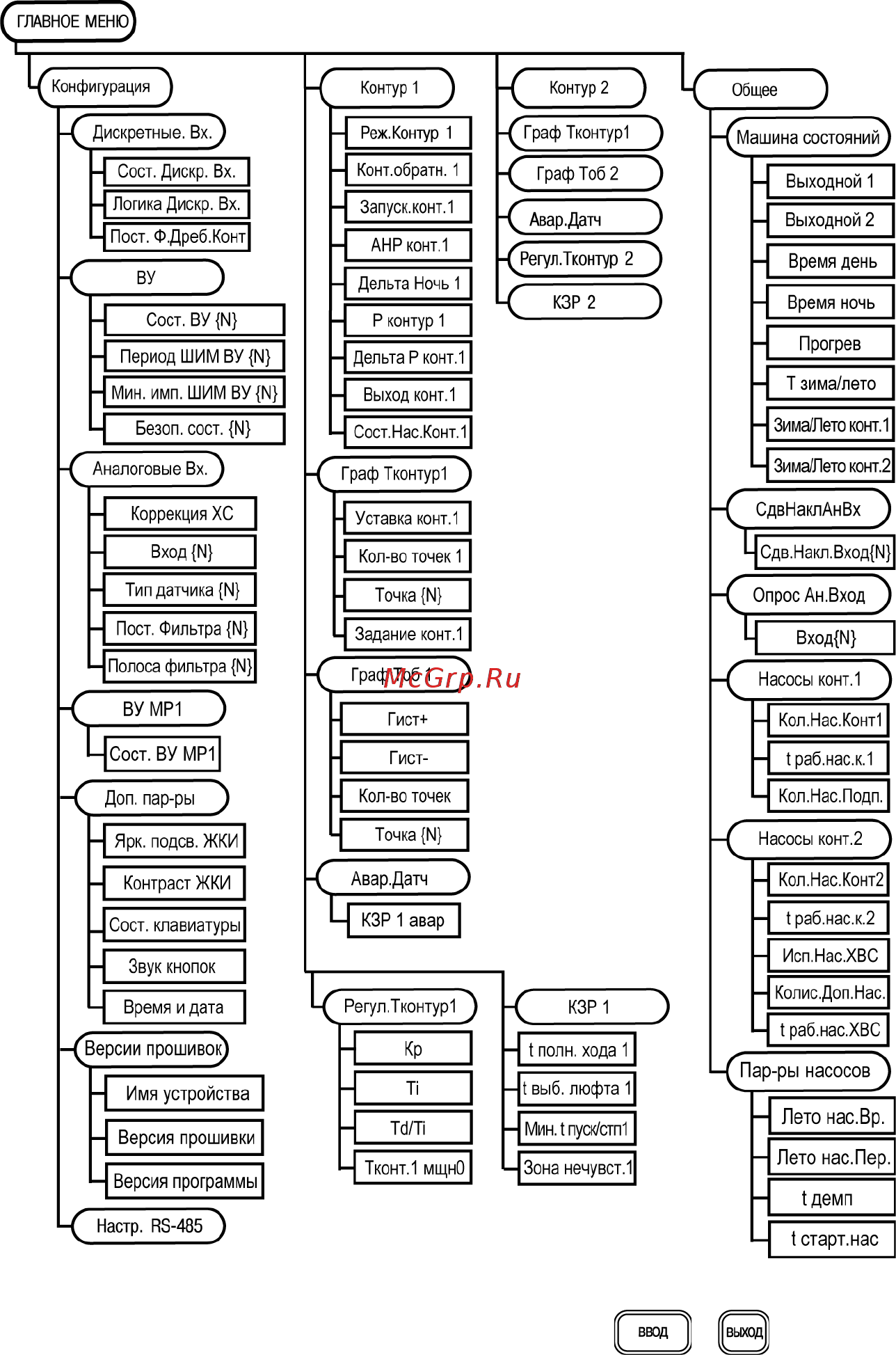

Рисунок 8.1 – Структура меню настройки
Для перемещения по пунктам меню используются кнопки
и .
