Приложение А. Порядок автонастройки

Для успешного проведения автонастройки необходимо, чтобы амплитуда колебаний

регулируемой величины выходила за пределы SP ± hys хотя бы при крайних

положениях клапана, где SP – значение уставки, hys – величина гистерезиса.

Для проведения автонастройки следует выполнить действия:

1. Перейти в режим регулирования настраиваемой величины: Нагрев контур 1

для АНР 1 (Нагрев контур 2 для АНР 2).

2. Войти в режим автонастройки одним из способов:

• установить значение параметра Контур 1 → АНР = Да (

Контур 2 → АНР = Да) и нажать кнопку

• нажать комбинацию кнопок

+ из домашнего экрана контура.

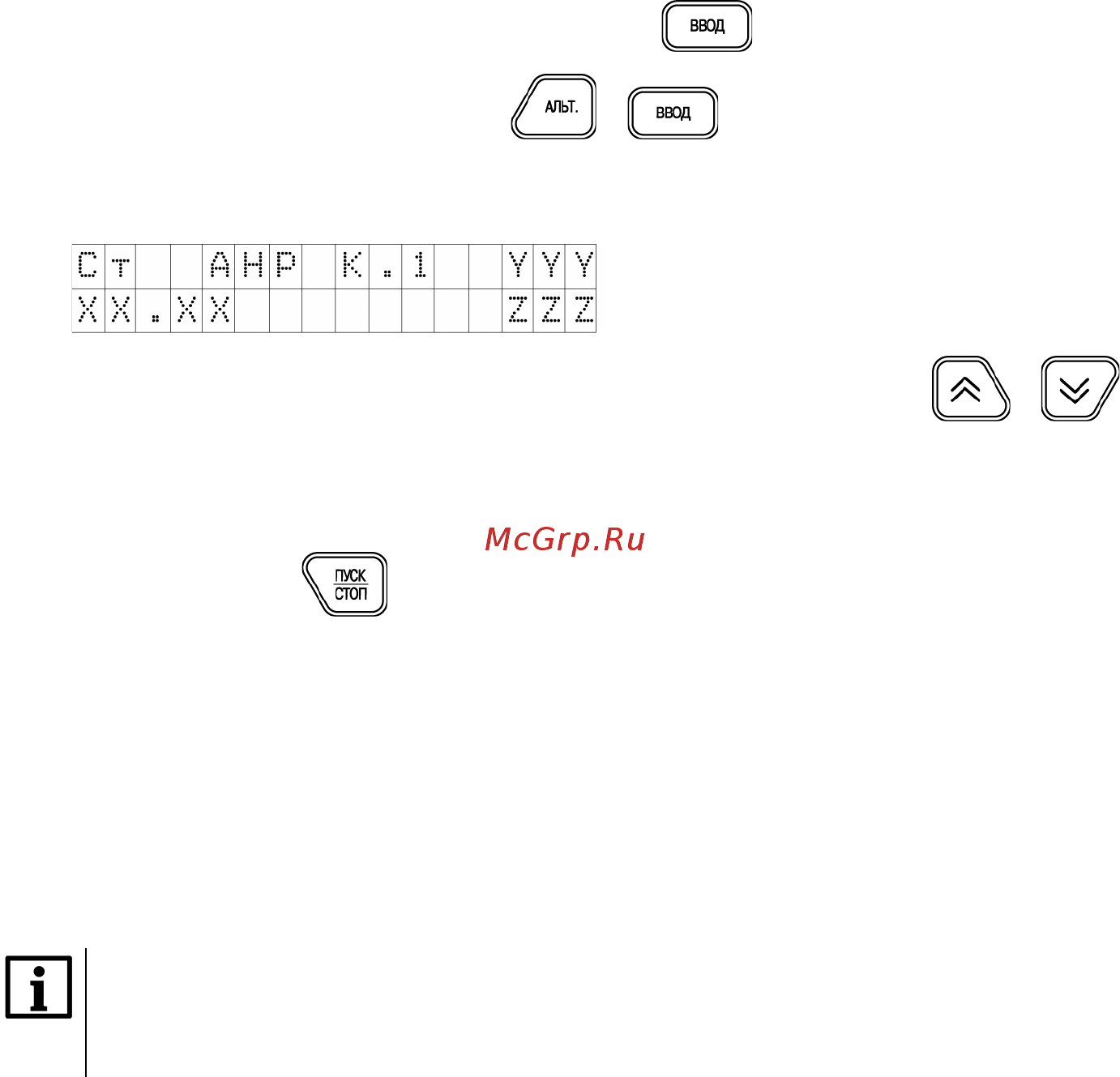

3. На экране АНР проконтролировать измеренное значение Т контура [ХХ.ХХ] и

уставку [YYY]:

4. Если измеренное значение выше уставки, то нажатием клавиш и

изменить положение задвижки, чтобы температура стала на 4 градуса ниже

уставки.

5. Дождаться появления надписи «Пуск» в правой нижней части экрана [ZZZ].

6. Нажать клавишу

для запуска этапа автоматического подбора

коэффициентов автонастройки.

7. Дождаться успешного завершения автонастройки. Проверить полученные

рассчитанные коэффициенты ПИД-регулятора.

Надпись «Пуск» отображается при одновременном выполнении условий:

• за интервал времени, соответствующий полному ходу задвижки, температура

изменилась не более чем на 0,5 градуса.

• время с момента входа в этап ручного выхода на начальную температуру

автонастройки больше, чем время полного хода задвижки.

ПРИМЕЧАНИЕ

Для получения более качественных результатов автонастройки следует

дождаться окончания переходных процессов. На экране стабилизируется

значение температуры.
