12
4.2 Конфигурация № 2: один контур – «ГВС»

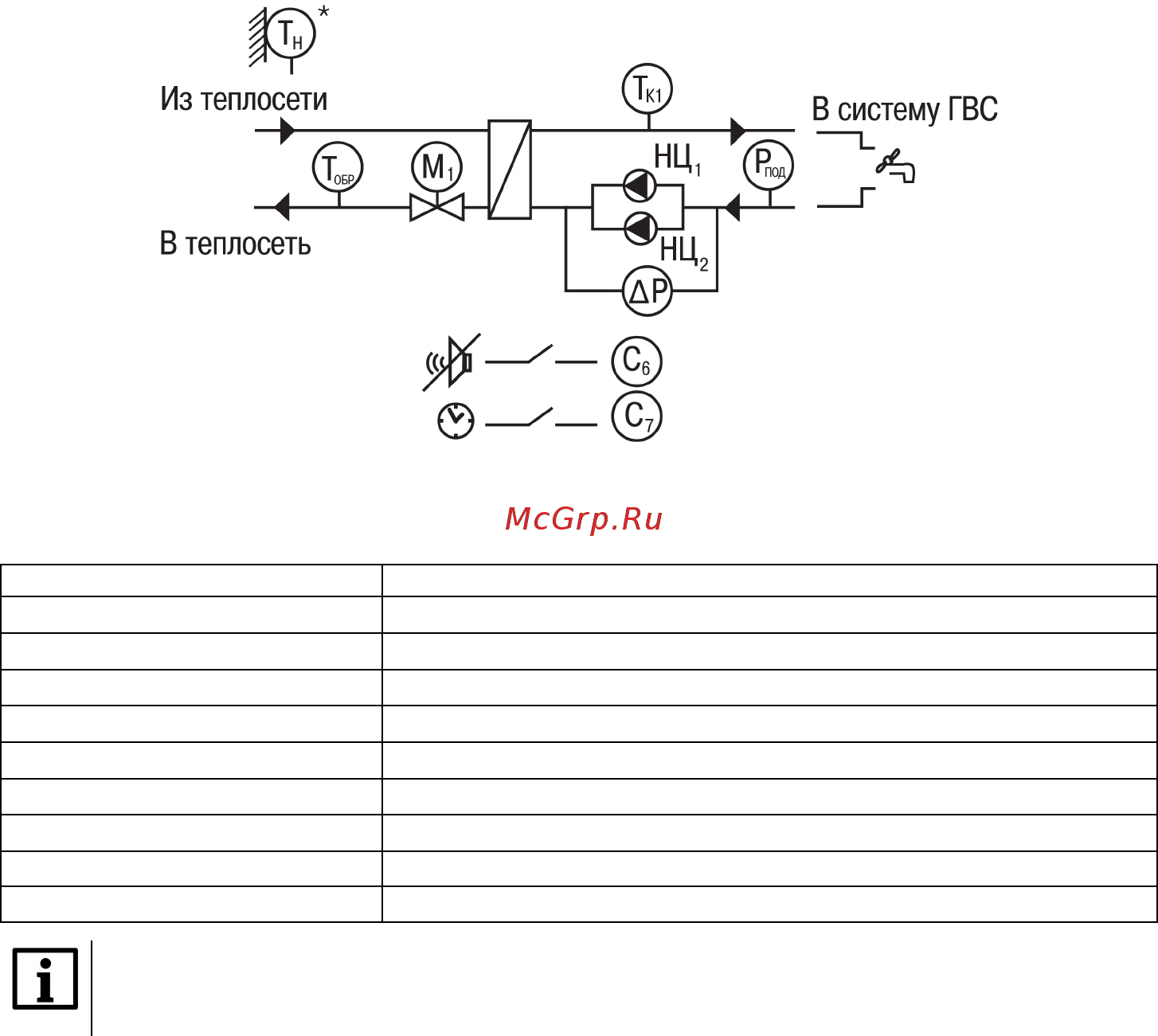

Рисунок 4.2 – Функциональная схема Конфигурации № 2
Таблица 4.2 – Параметры схемы № 2
Обозначение на схеме
Назначение
Т
к1
Измерение температуры в контуре ГВС
Т
обр
* Измерение температуры обратной воды
Т
н
* Измерение температуры наружного воздуха
P
под
* Измерение давления в контуре ГВС
ΔР Вход датчика аварии насосов контура (С5)
М
1
Регулирующий клапан с электроприводом
НЦ
1
, НЦ
2
Сигнал управления вкл./выкл. циркуляционного насоса контура
С6 Отключение сигнализации
С7 Перевод в ночной режим
ПРИМЕЧАНИЕ
* Датчики Т
обр
*, Т
н
* и P
под
* не обязательны для подключения. Используются для
индикации параметров.
