32
7.3 Экраны отладки (перезагрузка, восстановление заводских
установок)
Чтобы перезагрузить прибор или восстановить заводские настройки прибора, следует
войти в меню «Экраны отладки».

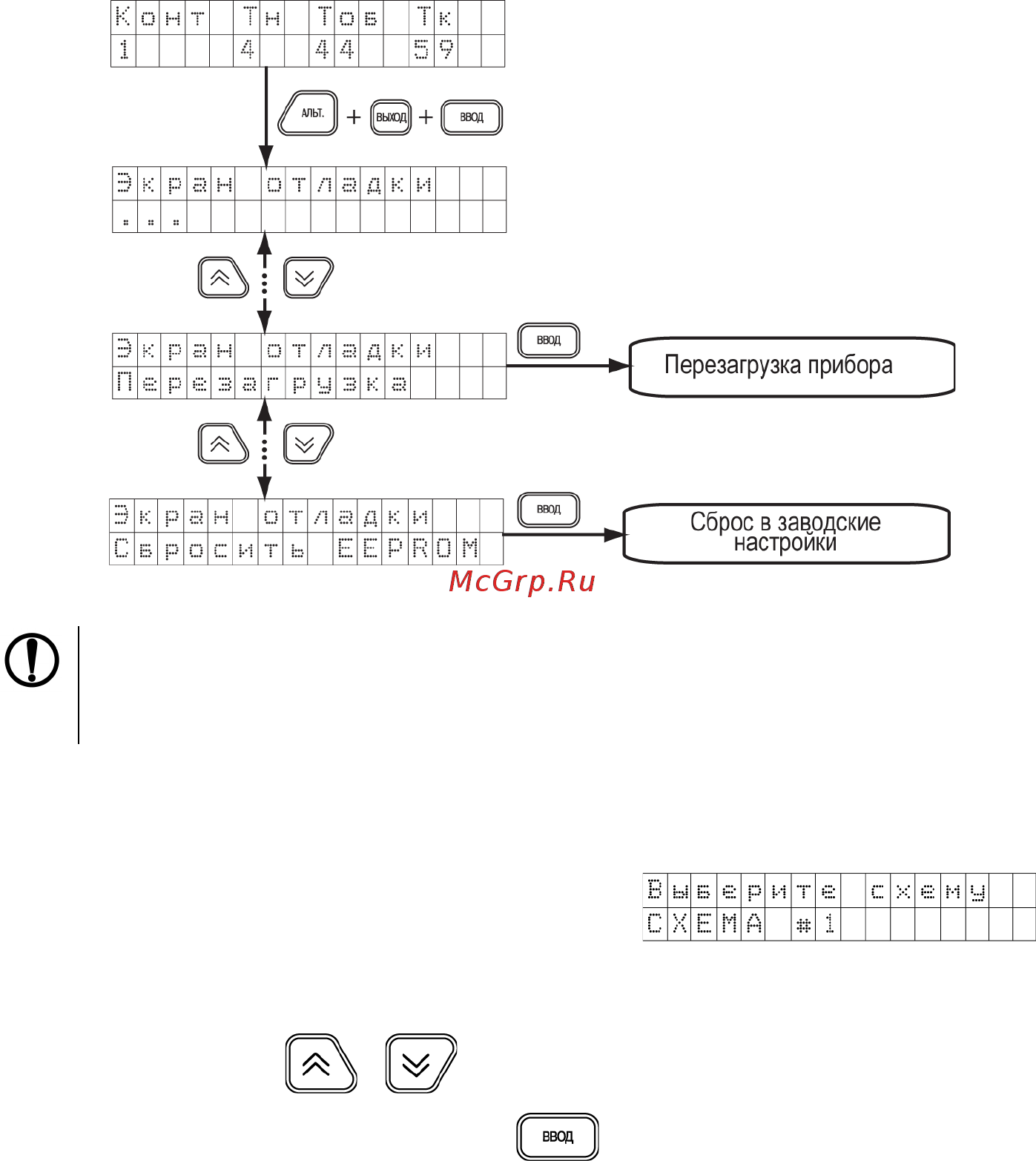

Рисунок 7.3 – Навигация по экранам отладки
ПРЕДУПРЕЖДЕНИЕ
Если экран в меню прибора не отображен на данной схеме, то это системные
параметры не подлежащие настройке. Их изменение может привести к выходу
прибора из строя.
В случае перезагрузки прибора его настройки сохраняются.
7.4 Включение и работа
Рисунок 7.4 – Экран выбора схемы
Во время первого включения на приборе
отображается экран выбора схемы
управления.
Для выбора схемы управления следует
выполнить действия:
• с помощью кнопок
и выбрать одну из 5 схем;
• подтвердить выбор нажатием кнопки
.
После выбора схемы управления прибор переключится на Домашний экран. Прибор
находится в состоянии «Останов» и готов к работе с заводскими настройками (см.
раздел 8).
