27
6.5.2 Подключение клапана
В зависимости от типа ВУ к прибору подключается клапан:
• с двухпозиционным или трехпозиционным управлением для прибора с выходным
элементом типа Р;
• с аналоговым приводом 0...10 В для модификации с выходным элементом типа У.
Схемы подключения клапанов приведены ниже.

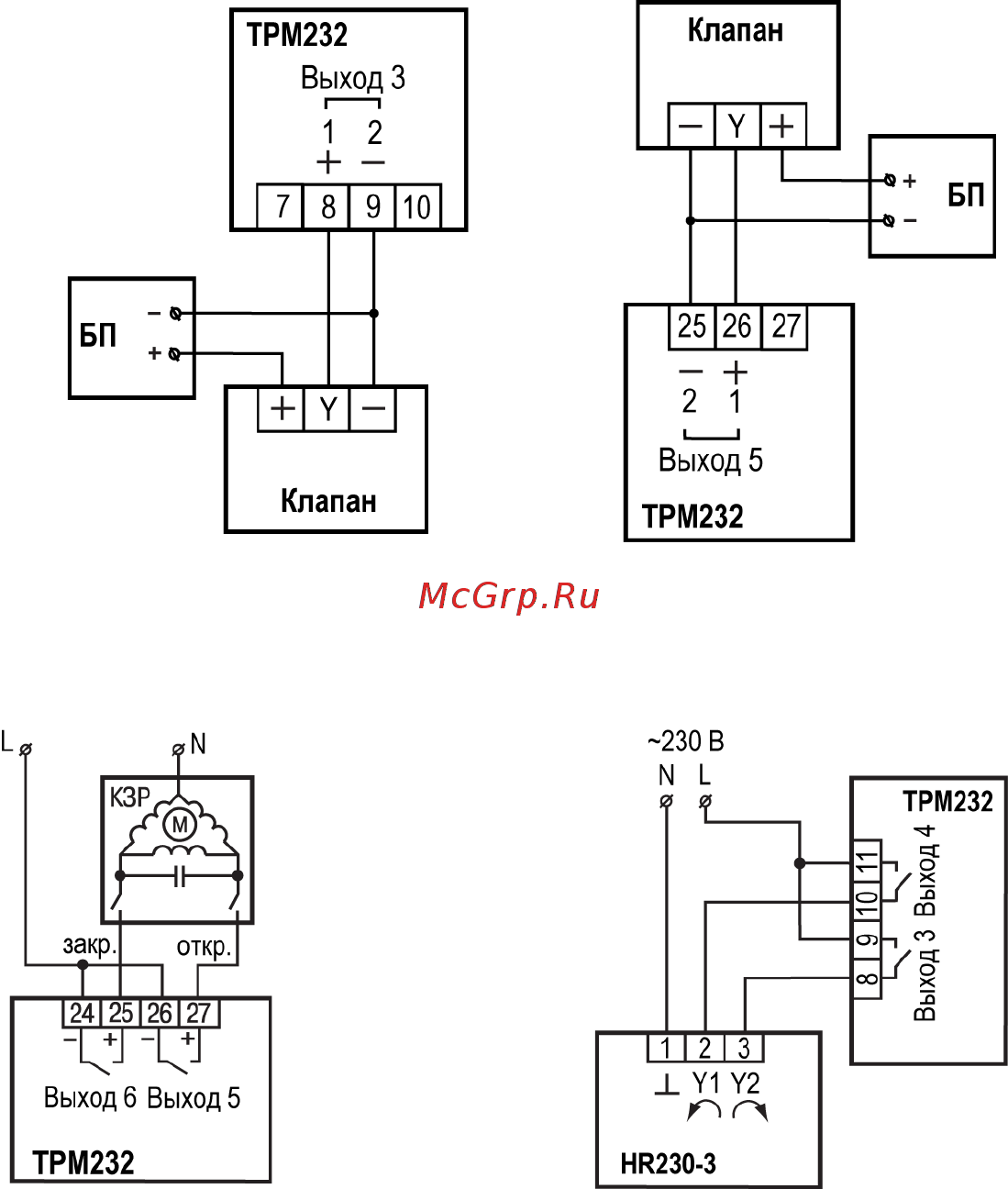

Рисунок 6.12 – Подключение клапана с аналоговым управлением к ВУ типа У (на
примере подключения клапанов с приводами типа ST.0 и HR230–3)
Рисунок 6.13 – Подключение клапана с дискретным управлением к ВУ типа Р
6.5.3 Подключение насоса
Насос следует подключать в соответствии со схемами подключения для конфигураций
1–5.
Коммутируемые силовые цепи должны иметь напряжение не более 230 В и рабочий
ток не более 8 А.
